TRYCS-111B检测与转换（26种传感器）技术实训装置

检测与转换（26种传感器）技术实训装置概述：

检测与转换（传感器）技术实训装置是本公司多年生产传感器教学设备为基础，为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传

感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。（电脑自备）

检测与转换（26种传感器）技术实训装置主要技术与功能：

1、输入电源：单相三线AC220V±10% 50Hz

2、工作环境：温度-10℃～+40℃

3、相对湿度＜85%(25℃) 海拔＜4000m

4、装置容量：＜0.5kVA、

5、外型尺寸：1600×750×1100mm

6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。

7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）

9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999rpm。

12、温度表：0-150℃度，精度1%。

13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。

14、机械式压力表：0-40Kpa，精度2%。

三源部分：

1、加热源：16V交流电源加热，温度控制范围0~150℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。

3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。

数据采集卡及处理软件

数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

检测与转换（26种传感器）技术实训装置传感器特点：

1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。

2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。

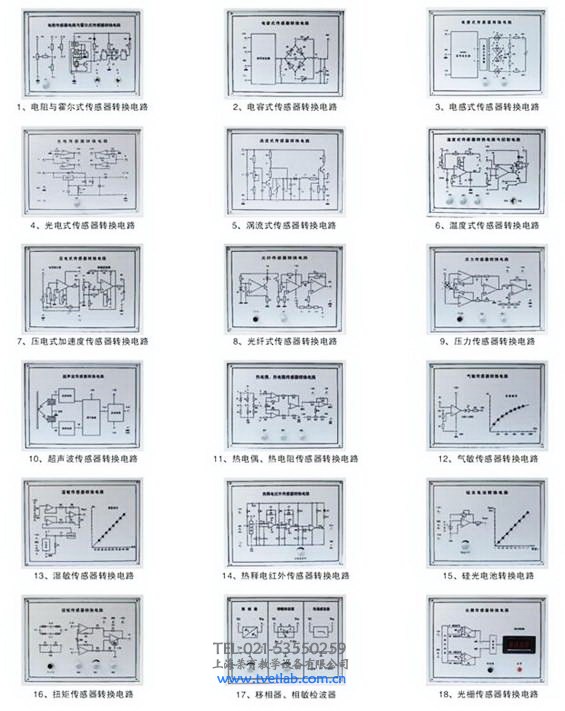

3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。

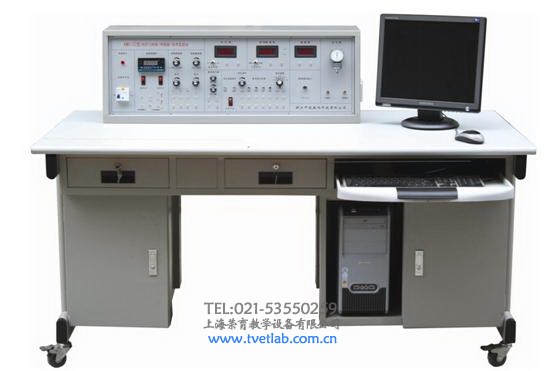

4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。

5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。

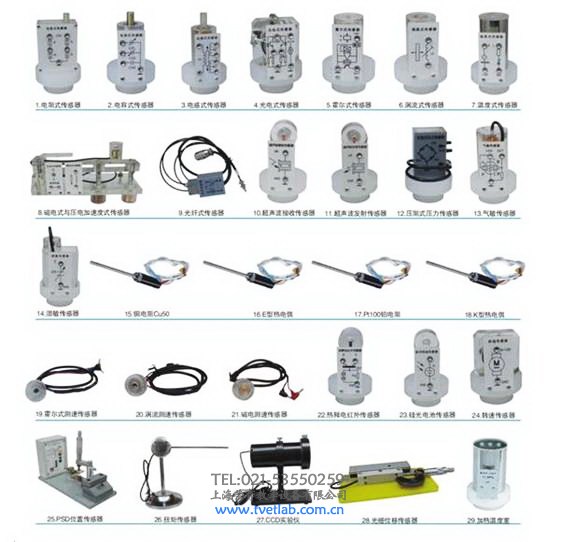

传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	± 5%
15		霍尔式测速传感器	0-2400转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测转速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%
19	热电偶、热电阻传感器模块	K 型热电偶传感器	0-100℃	± 3%
20		E型热电偶传感器	0-100℃	± 3%
21		Pt100铂电阻传感器	0-100℃	± 3%
22		Cu50铜电阻传感器	0-100℃	± 3%
23	移相器、相敏检波器模块
24	热释电红外传感器模块	热释电红外传感器		3200V/W
25	硅光电池传感器模块	硅光电池传感器		0.35A/W
26	集成温度传感器模块LM35	集成温度传感器LM35	0-100℃	± 2%

传感器实验内容如下： 带*为实验为思考实验

	实验一	电阻式传感器的单臂电桥性能实验
	实验二	电阻式传感器的半桥性能实验
	实验三	电阻式传感器的全桥性能实验
	实验四	电阻式传感器的单臂、半桥和全桥的比较实验
	实验五	电阻式传感器的振动实验*
	实验六	电阻式传感器的电子秤实验*
	实验七	变面积式电容传感器特性实验
	实验八	差动式电容传感器特性实验
	实验九	电容传感器的振动实验*
	实验十	电容传感器的电子秤实验*
	实验十一	差动变压器的特性实验
	实验十二	自感式差动变压器的特性实验
	实验十三	差动变压器的性能实验
	实验十四	激励频率对差动变压器特性的影响
	实验十五	差动变压器的振动实验*
	实验十六	差动变压器的电子秤实验*
	实验十七	光电式传感器的转速测量实验
	实验十八	光电式传感器的旋转方向测量实验
	实验十九	接近式霍尔传感器实验
	实验二十	霍尔传感器的转速测量实验
	实验二十一	霍尔传感器的振动测量实验
	实验二十二	涡流传感器的位移特性实验
	实验二十三	被测体材质对涡流传感器特性的影响实验
	实验二十四	涡流式传感器的振动实验
	实验二十五	涡流式传感器的转速测量实验
	实验二十六	温度传感器及温度控制实验（AD590）
	实验二十七	K型热电偶的温度控制实验
	实验二十八	热电偶冷端温度补偿实验*
	实验二十九	E型热电偶的温度控制实验
	实验三十	Pt100铂电阻的温度控制实验
	实验三十一	Cu50铜电阻的温度控制实验
	实验三十二	磁电式传感器的特性实验
	实验三十三	磁电式传感器的转速测量实验
	实验三十四	磁电式传感器的应用实验*
	实验三十五	压电加速度式传感器的特性实验
	实验三十六	光纤传感器的位移特性实验
	实验三十七	光纤传感器的振动实验
	实验三十八	光纤传感器的转速测量实验
	实验三十九	压阻式压力传感器的特性实验
	实验四十	压阻式压力传感器的差压测量实验*
	实验四十一	超声波传感器的位移特性实验
	实验四十二	超声波传感器的应用实验
	实验四十三	气敏传感器的原理实验
	实验四十四	湿度式传感器原理实验
	实验四十五	气体流量的测定*
	实验四十六	移相器实验
	实验四十七	相敏检波器实验
	实验四十八	低通滤波器实验
	实验四十九	热释电红外传感器实验
	实验五十	硅光电池光电特性实验
	实验五十一	集成温度传感器LM35温度特性实验
	实验五十二	集成温度传感器LM35测温实验
	实验五十三	PN结温度传感器测温控制实验
