TRYY-ⅢA型检测与转换(26种传感器)技术实验台
TRYY-ⅢA型检测与转换(26种传感器)技术实验台
检测与转换(26种传感器)技术实验台概述:
检测与转换(传感器)技术实训装置是本公司多年生产传感器教学设备为基础,为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传
感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。(电脑自备)
主要技术与功能:
1、输入电源:单相三线AC220V±10% 50Hz
2、工作环境:温度-10℃~+40℃
3、相对湿度<85%(25℃) 海拔<4000m
4、装置容量:<0.5kVA、
5、外型尺寸:1600×750×1100mm
6、实验台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,+2V~+24V可调,具有短路保护功能。
7、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
8、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可调,最大输出电流:0.5A(有效值0.4KHz)
9、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
10、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
11、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999rpm。
12、温度表:0-150℃度,精度1%。
13、高精度温度控制调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。
14、机械式压力表:0-40Kpa,精度2%。
三源部分:
1、加热源:16V交流电源加热,温度控制范围0~150℃。
2、转动源:0-12V直流电源驱动,转速可调范围0~2400转/分。
3、振动源:振动频率1Hz-30Hz,共振频率12Hz左右。
数据采集卡及处理软件:
数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。USB、RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
传感器特点:
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
2、每种传感器每个独立,传感器上印有原理图与接线口,学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。

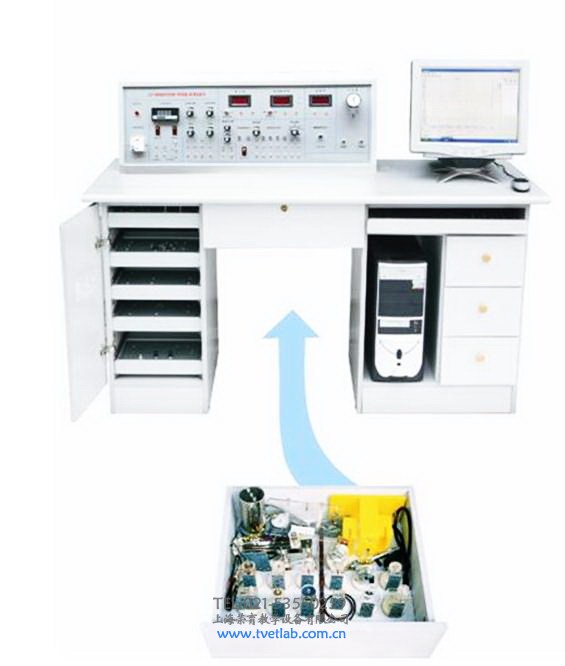

4、本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断 拓展。
传感器种类及技术指标:
序号 |
实 验 模 块 |
传 感 器 名 称 |
量 程 |
精 度 |
1 |
金属箔式应变霍尔式 传传感器模块 |
电阻式传感器 |
± 2mm |
± 1.5% |
2 |
霍尔式传感器 |
≥ 2mm |
0.1% | |
3 |
电容式传感器模块 |
电容式传感器 |
± 5mm |
± 1.3% |
4 |
电感式传感器模块 |
电感式传感器 |
± 5mm |
± 3% |
5 |
光电式传感器模块 |
光电式传感器 |
0-2400转/分 |
≤ 1.5% |
6 |
涡流式传感器模块 |
涡流式传感器 |
≥ 1mm |
± 3% |
7 |
温度式传感器模块 |
温度式传感器 |
0-100℃ |
± 2% |
8 |
|
磁电式传感器 |
|
0 .5V/m |
9 |
压电式加速度传感器模块 |
压电式加速度传器 |
1-30Hz |
± 2%/s |
10 |
光纤式传感器模块 |
光纤式传感器 |
≥1.5mm |
± 1.5% |
11 |
压阻式压力传感器模块 |
压力传感器 |
0-50kpa |
± 2% |
12 |
超声波传感器模块 |
超声波传感器 |
20-60cm |
1cm |
13 |
|
气敏传感器 |
50-200ppm |
|
14 |
湿敏传感器模块 |
湿敏传感器 |
10-95%RH |
± 5% |
15 |
热电偶、热电阻传感器 模 块 |
E 型热电偶 |
0-100℃ |
± 3% |
16 |
Rt100 铂电阻 |
0-100℃ |
± 3% | |
17 |
K 型热电偶 |
0-100℃ |
± 3% | |
18 |
铜电阻 Cu50 |
0-100℃ |
± 3% | |
19 |
|
涡流测速传感器 |
0-2400转/分 |
≤ 1.5% |
20 |
|
磁电测速传感器 |
0-2400转/分 |
≤ 1.5% |
21 |
|
霍尔式测速传感器 |
0-2400转/分 |
± 1.5% |
22 |
|
转速传感器 |
0-2400转/分 |
≤ 1.5% |
23 |
移相器相敏检波器模块 |
|
|
|
24 |
热释电红外传感器模块 |
热释电红外传感器 |
|
3200V/W |
25 |
硅光电池转换电路模块 |
硅光电池传感器 |
|
0.35A/W |
26 |
LM35温度传感器模块 |
LM35温度传感器 |
0-100℃ |
± 3% |
27 |
PN结温度传感器模块 |
PN结温度传感器 |
0-100℃ |
± 3% |
传感器实验内容如下: 带*为实验为思考实验
|
实验一 |
电阻式传感器的单臂电桥性能实验 |
|
实验二 |
电阻式传感器的半桥性能实验 |
|
实验三 |
电阻式传感器的全桥性能实验 |
|
实验四 |
电阻式传感器的单臂、半桥和全桥的比较实验 |
|
实验五 |
电阻式传感器的振动实验* |
|
实验六 |
电阻式传感器的电子秤实验* |
|
实验七 |
变面积式电容传感器特性实验 |
|
实验八 |
差动式电容传感器特性实验 |
|
实验九 |
电容传感器的振动实验* |
|
实验十 |
电容传感器的电子秤实验* |
|
实验十一 |
差动变压器的特性实验 |
|
实验十二 |
自感式差动变压器的特性实验 |
|
实验十三 |
差动变压器的性能实验 |
|
实验十四 |
激励频率对差动变压器特性的影响 |
|
实验十五 |
差动变压器的振动实验* |
|
实验十六 |
差动变压器的电子秤实验* |
|
实验十七 |
光电式传感器的转速测量实验 |
|
实验十八 |
光电式传感器的旋转方向测量实验 |
|
实验十九 |
接近式霍尔传感器实验 |
|
实验二十 |
霍尔传感器的转速测量实验 |
|
实验二十一 |
霍尔传感器的振动测量实验 |
|
实验二十二 |
涡流传感器的位移特性实验 |
|
实验二十三 |
被测体材质对涡流传感器特性的影响实验 |
|
实验二十四 |
涡流式传感器的振动实验* |
|
实验二十五 |
涡流式传感器的转速测量实验 |
|
实验二十六 |
温度传感器及温度控制实验(AD590) |
|
实验二十七 |
K型热电偶的温度控制实验 |
|
实验二十八 |
热电偶冷端温度补偿实验* |
|
实验二十九 |
E型热电偶的温度控制实验 |
|
实验三十 |
Pt100铂电阻的温度控制实验 |
|
实验三十一 |
Cu50铜电阻的温度控制实验 |
|
实验三十二 |
磁电式传感器的特性实验 |
|
实验三十三 |
磁电式传感器的转速测量实验 |
|
实验三十四 |
磁电式传感器的应用实验* |
|
实验三十五 |
压电加速度式传感器的特性实验 |
|
实验三十六 |
光纤传感器的位移特性实验 |
|
实验三十七 |
光纤传感器的振动实验 |
|
实验三十八 |
光纤传感器的转速测量实验 |
|
实验三十九 |
压阻式压力传感器的特性实验 |
|
实验四十 |
压阻式压力传感器的差压测量实验* |
|
实验四十一 |
超声波传感器的位移特性实验 |
|
实验四十二 |
超声波传感器的应用实验* |
|
实验四十三 |
气敏传感器的原理实验 |
|
实验四十四 |
湿度式传感器原理实验 |
|
实验四十五 |
热释电红外传感器实验 |
|
实验四十六 |
硅光电池光电特性实验 |
|
实验四十七 |
气体流量的测定* |
|
实验四十八 |
移相器实验 |
|
实验四十九 |
相敏检波器实验 |
|
实验五十 |
低通滤波器实验 |
|
实验五十一 |
集成温度传感器LM35温度特性实验 |
|
实验五十二 |
集成温度传感器LM35测温实验 |
|
实验五十三 |
PN结温度传感器测温控制实验 |

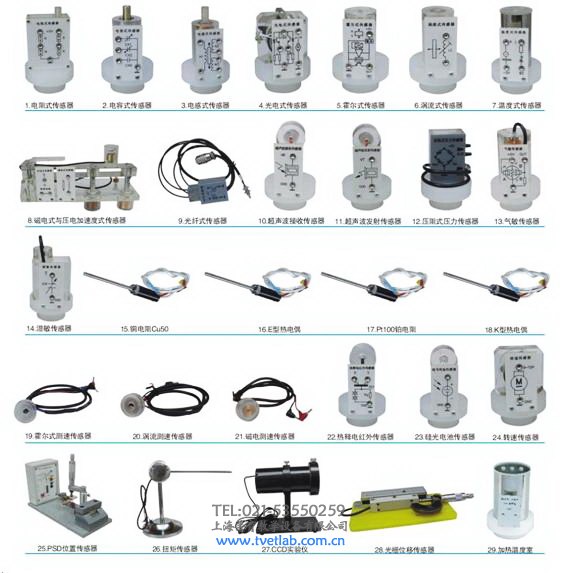

传感器:

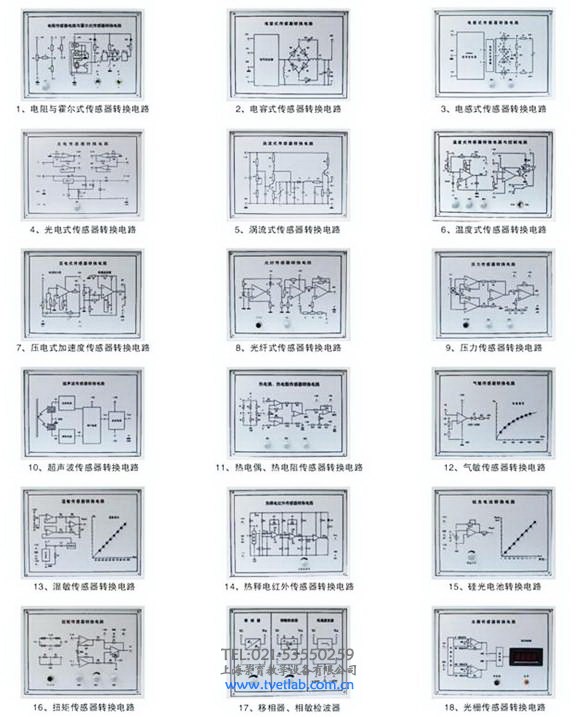

实验模块:
