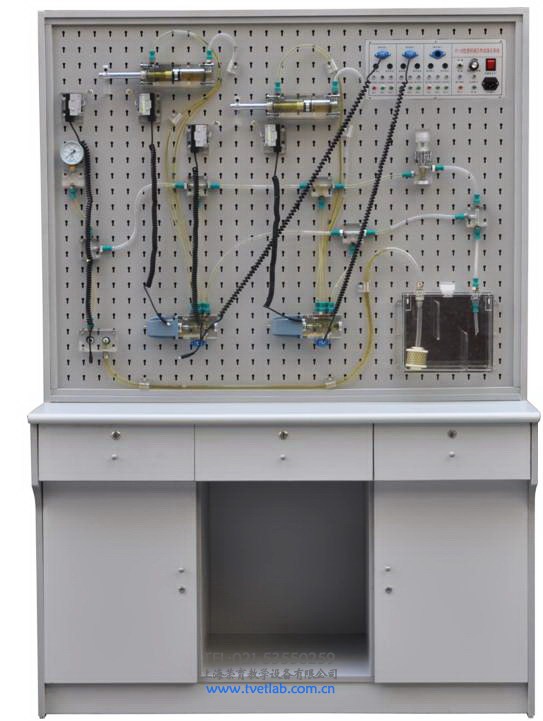

YY-18透明液压传动实训装置

一、透明液压传动实训装置主要技术参数

1、电源：AC220V 50HZ

2、直流电源输入AC220V 输出DC24V/3A

3、直流电机功率：250W 调速范围0－1700r/min

4、实训油路液流压力要求需0.3－0.8MPa（油泵最高压力：PMAX=2.5MPa）

5、电磁换向阀：AC220V .吸力3mpa

6、实训装置外型尺寸：1250mm×650mm×1800mm

二、透明液压传动实训装置主要特点

1、透明液压传动实训装置主要由实训桌、实训台、液压元件和电器控制器件。

2、配备全常用液压元件：每个液压元件均装有弹性插脚，可方便、随意地将液压元件安插在面板上（面板为“网板型”铁板冲压成型）。油路搭接采用快换接头，拆接方便，不漏油。

3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。

4、实训控制单元采用独立的继电器控制单元进行电气控制。

三、液压基本实验内容透明液压传动实训装置

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路

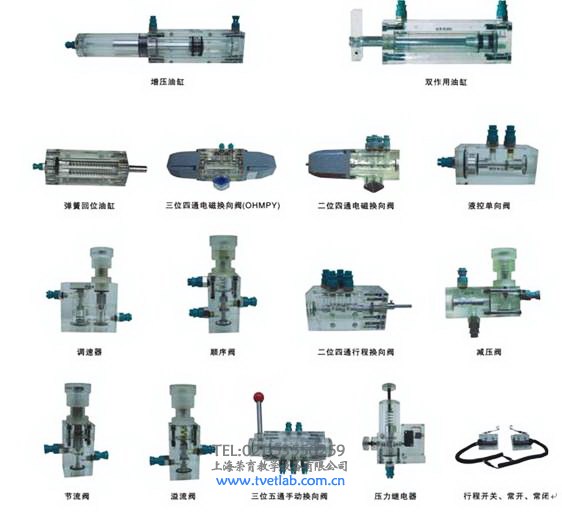

四、液压元件

YY-18型透明液压传动演示系统一览表

序号	名称	单位	数量	备注
01	YY-18型实验演示台	台	1
02	YY-18型电气线路面板	件	1	安装演示台上
03	拖动电机及调节器速电路	套	1	安装演示台上
04	齿轮油泵	只	1	台上透明元件
05	油箱	只	1	台上透明元件
06	辅助油箱	只	1	组合透明元件
07	行程开关组件（常开、常闭）	只	2	组合透明元件
08	双作用油缸（带撞块）	只	2
09	弹簧回位油缸	只	1	组合透明元件
10	增压油缸	只	1	组合透明元件
11	单向阀	只	2	组合透明元件
12	液控单向阀	只	2	组合透明元件
13	溢流阀	只	2	组合透明元件
14	节流阀	只	1	组合透明元件
15	调速阀	只	2	组合透明元件
16	顺序阀	只	2	组合透明元件
17	减压阀	只	1	组合透明元件
18	二位二通电磁换向阀	只	1	组合透明元件
19	二位四通电磁换向阀	只	2	组合透明元件
20	“O”型三位四通电磁换向阀	只	1	组合透明元件
21	“H”型三位四通电磁换向阀	只	1	组合透明元件
22	“M”型三位四通电磁换向阀	只	1	组合透明元件
23	二位四通行程换向阀	只	1	组合透明元件
24	三位五通手动换向阀	只	1	组合透明元件
25	压力继电器	只	1	组合透明元件
26	压力表	只	3	组合透明元件
27	皮管夹子	只	10	组合透明元件
28	三通	只	12	组合透明元件
29	四通	只	5	组合透明元件
30	220V电源插头线	条	1	电器配件
31	电磁阀通用连结线	条	3	电器配件
32	压力继电器插头线	条	1	电器配件
33	实验检修工具盒	盒	1
34	检修备用配件盒	盒	1
35	毛巾	条	5	附件
36	透明液压皮管	米	30米	附件
37	专用液压油	壶	1	附件
38	油盘(配滤油网)	只	1	附件
39	透明液压演示系统使用手册	册	1	资料
40	透明液压演示系统装箱清单	份	1	资料
