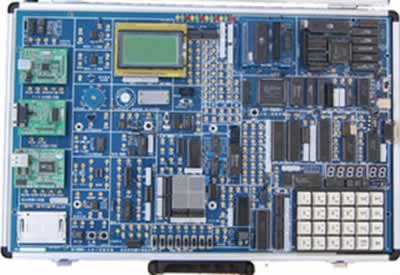

TRY-598K、598K +超强型三合一单片机微机开发实验箱

超强型三合一单片机微机开发实验箱概述：

TRY-598K、598K+超强型三合一单片机微机开发实验箱是《MCS-51/196单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的最佳配套实验设备。TRY-598K+在TRY-598K的基础上增加了新型实用接口电路（如红外线收发、多种总线开发、网络通信等），可选配逻辑分析仪，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。也是科研、开发工作者的得力助手。

一、超强型三合一单片机微机开发实验箱组成：

•硬件：

（1）仿真器与单片机微机系统扩展：51/96单片机仿真器，89S52CPU卡，80C196CPU卡，8088CPU，64K程序存储器，64K数据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），16*16LED点阵电路，开关逻辑电平输入/输出，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、看门狗MAX813L等；

（4）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等；

*（5）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。

（6）可选配逻辑分析仪；

软件：

系统配置Win98/2000/xp等操作平台的单片机、微机仿真调试软件，支持汇编、C51、C语言编译、调试；单片机在线下载软件等。

电源：

系统内置高性能直流稳压电源。`

机箱：

系统配置轻便铝合金箱子作为实验箱机箱。

二、超强型三合一单片机微机开发实验箱主要特点:

（1）系统自动识别CPU：598K+是集51、96、8088三大系列CPU于一体的三合一实验系统，内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。

（2）高性能仿真器：实验箱内置的TRY-208型51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。

（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（4）二次开发：主机板留有系统总线接口，通过单片机仿真器调试用户系统。

（5）在线下载：不需编程器，可直接烧录AT89S5X单片机。

（6）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和运

行的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

三、超强型三合一单片机微机开发实验箱实验项目:

51实验部份

软件实验

（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）数据区传送子程序；

（5）数据排序实验；

（6）查找相同数据个数；

（7）无符号双字节快速乘法子程序；

（8）多分支程序；

（9）脉冲计数实验；

（10）电脑时钟实验。

硬件实验

（1）P1口亮灯实验；

（2）P1口转弯灯实验；

（3）P3.3口输入，P1口输出实验；

（4）工业顺序控制实验；

（5）8255A、B、C口输出方波实验；

（6）8255PA口控制PB口；

（7）8255控制交通灯；

（8）简单I/O扩展实验；

（9）A/D0809转换实验；

（10）D/A0832转换实验；

（11）8279键盘显示实验；

（12）通用打印机实验；☆

（13）微型打印机打印字符、曲线、汉字实验；☆

（14）日历时钟DS12887控制实验；☆

(15)I2C储存卡读写实验；

（16）语音芯片ISD1420控制实验（录音）；☆

（17）语音芯片ISD1420控制实验（放音）；☆

（18）继电器控制实验；

（19）步进电机控制；

（20）8253方波实验；

（21）小直流电机调速实验；

（22）16*16LED点阵显示实验；

（23）128*64LCD液晶显示实验；

（24）8250可编程异步通讯接口实验（自发自收）；

（25）8251可编程通讯接口实验（与PC机）；

（26）单片机RS232/485串行发送实验（双机通讯）；

（27）单片机RS232/485串行接收实验（双机通讯）；

（28）温度压力实验；

*（29）CAN总线通讯接口实验；☆

*（30）以太网TCP/IP协议接口实验；☆

*（31）USB2.0通讯接口实验。

*（32）DS18B20单总线温度测量实验

*（33）红外线遥控收发实验

*（34）TLC549串行A/D转换实验

*（35）TLC561510位D/A串行转换实验

*（36）PCF8563I²C日历时钟实验

*（37）看门狗实验

*（38）PWM实验

96实验部份

软件实验

(1)清零程序

(2)拆字程序

(3)拼字程序

(4)数字区传送子程序

(5)数据排序实验

(6)查找相同个数

(7)无符号双字节快速乘法子程序

(8)多分支程序

硬件实验

(1)P1口亮灯实验

(2)P1口转弯灯实验

(3)P2.6口输入，P1口输出

(4)工业顺序控制

(5)8255A、B、C口输出方波

(6)8255PA口控制PB口

(7)8255控制交通灯

(8)简单I/O扩展

(9)A/D转换实验

(10)D/A转换实验

(11)8279键盘显示实验

(12)通用打印机☆

(13)继电器控制

(14)8253方波

(15)步进电机控制

88实验部份

软件实验：

（1）二进制多位加法实验

（2）二进制转换为BCD码实验

（3）BCD码转换为二进制码

(4）十进制数的BCD码相减运算

（5）内存清零实验

（6）数码显示实验

（7）求最大数和最小数

（8）数据块传送实验

（9）分支程序设计。

硬件实验：

（1）A/D转换实验

（2）D/A转换实验（一）

（3）D/A转换实验（二）

（4）8255A并行口实验（一）

（5）8255A并行口实验（二）

（6）定时器/计数器实验

（7）8259单级中断控制器实验

（8）串行口发送实验（双机通讯）

（9）串行口接收实验（双机通讯）

（10）小直流电机调速实验；

（11）步进电机控制

（12）继电器控制

（13）存贮器读写实验

（14）电子琴实验

（15）简单I/O口扩展实验

（16）8251可编程通讯接口和PC机通讯

（17）16*16LED点阵显示实验

（18）128*64LCD液晶显示实验

（19）8237DMA传送实验

（20）8250可编程异步通讯接口实验

（21）8279键盘显示实验

（22）温度控制实验

（23）压力测量实验

说明：“*”只支持TRY-598K+机型，其余相同。

实验项目打“☆”号为选配扩展卡实验。
