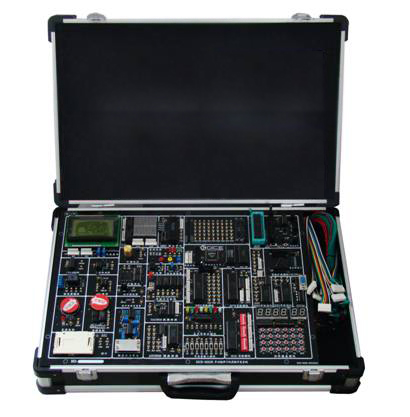

TRY-510K多功能单片机实验箱

一、单片机实验箱系统简介

  TRY-510K多功能单片机实验箱开发系统是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想，系统的地址总线、数据总线、控制总线全部引出，对用户开放，并留有扩展单元（区），这样学校可以从需要出发，灵活选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、单片机实验箱系统组成：

（1）单片机实验箱硬件：

1	用户CPU（AT89S52），带仿真接口	21	I/O口扩展模块（74LS244、74LS273）
2	ISP在线编程接口，标配ISP下载线和软件	22	蜂鸣器模块
3	单片机所有IO口，数据、地址线，及译码地址区	23	射极跟随器实验模块
4	译码、锁存单元（由CPLD芯片1016设计）	24	红外遥控接收实验模块（配红外遥控器）
5	扩展ROM（64K）、扩展RAM（32K）	25	单脉冲与固定时钟模块
6	扩展模块区（USB、网卡、CAN总线等）	26	DS18B20数字温度传感器模块
7	RS232串行通讯口	27	DAC0832数模转换模块
8	8251实验模块	28	模拟温度传感器实验模块
9	8253实验模块	29	压力传感器实验模块
10	8279实验模块	30	ADC0809模数转换模块
11	8255实验模块	31	128*64 LCD液晶显示模块（可换16*2 LCD模块）
12	六位动态数码管实验模块	32	PWM转换模块
13	4*6矩阵键盘模块	33	LM386音频功放模块
14	8155实验模块	34	继电器模块
15	8位LED发光二极管输出模块	35	RS485通讯模块
16	8位开关量输入模块	36	直流电机模块（带霍尔传感器，可实现闭环调速）
17	8250实验模块	37	四相步进电机模块（带驱动电路）
18	16*16点阵实验模块	38	接触式IC卡实验模块（标配一块IC卡）
19	可调电压模块	39	标配超强BH-Keil51仿真器（USB接口）
20	直流电源模块（提供+5V、+12V、-12V、GND）	40	配套附件实验接插线，排线，IC卡，红外遥控器，USB线，说明书，光盘资料(含详实的实验代码C与汇编程序)。

（2）软件和程序：

系统配置98/2000/XP//WIN7等操作平台的单片机仿真调试软件KEILC51 UV2 调试环境，支持汇编、C51语言编译、调试；单片机ISP在线下载软件；串口调试助手；取模软件等；随光盘配有全部的实验源程序和电子版实验指导书。

（3）开关电源：

系统内置高性能开关电源，提供DC：+5V、+12V、-12V、GND。

（4）实验箱材质和尺寸：

系统配置轻便铝合金箱子作为实验仪机箱。长*宽*高520*330*140



三、单片机实验箱系统主要特点

（1）USB三核高性能KeilC仿真器（标配）：系统标配有USB接口BH-Keil51仿真器或选配BH-3000和其它型号仿真器。

★ RY-Keil51仿真器是目前同行业功能完整，性能稳定，技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机，ATMEL、WINBOND、INTEL、SST、ST等等。

★不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括任意使用P30和P31口。

★USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构，在仿真状态下仿真芯片被完全冻结，可以100%重现CPU所有特性，即总线I/O口。

★下载仿真通讯急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上)，单步运行如飞。

（4）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（5）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。

（6）在线下载：实验系统配有ISP在线下载接口，可直接烧录AT89S5X单片机。

（7）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

四、实验项目

(一)软件实验
（1）清零程序；

（2）拆字程序；

（3）拼字程序；

（4）数据区传送子程序；

（5）数据排序实验；

（6）查找相同数据个数；

（7）无符号双字节快速乘法子程序；

（8）多分支程序；

（9）脉冲计数实验；

（10）电脑时钟实验。
(二)硬件实验
（1）P1口亮灯实验；

（2）P1口转弯灯实验；

（3）P3.3口输入，P1口输出实验；

（4）工业顺序控制实验；

（5）8255 A、B、C口输出方波实验；

（6）8255 PA口控制PB口；

（7）8255控制交通灯；

（8）简单I/O扩展实验；

（9）A/D0809转换实验；

（10）D/A0832转换实验；

（11）8279键盘显示实验；

（12）通用打印机实验；（打印机选配）

（13）微型打印机打印字符、曲线、汉字实验；（打印机选配）

（14）I2C储存卡读写实验；

（15）继电器控制实验；

（16）步进电机控制；

（17）8253方波实验；

（18）小直流电机调速实验；

（19）16*16 LED点阵显示实验；

（20）128*64 LCD液晶显示实验；

（21）8250可编程异步通讯接口实验（自发自收）；

（22）8251可编程通讯接口实验（与PC机）；

（23）单片机RS232/485串行发送实验（双机通讯）；

（24）单片机RS232/485串行接收实验（双机通讯）；

（25）温度实验；

（26）压力实验；

（27）DS18B20单总线数字温度传感器实验；

（28）红外线遥控通信实验；

（29）PWM脉冲宽度调制实验；

（30）射极跟随器实验；

（31）电子音乐演奏实验。
