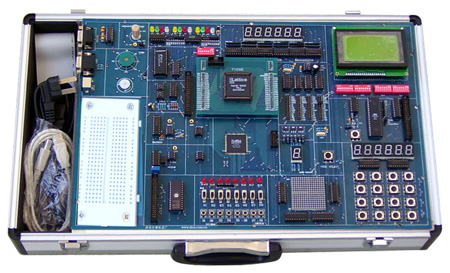

RY-E802自动接线式EDA实验仪

RY-E802自动接线式EDA实验仪
RY-E802型实验开发系统是一种多功能、高配置、高品质、具有自动接线功能的EDA教学与开发设备。本产品在提供的实验示例中都可采用自动接线方式完成实验,适用于高等院校的EDA教学、课程设计和毕业设计。
产品特点
1．无连线操作方式，系统的实验电路结构是可控的，采用“多任务重配置”设计方案。即可通过模式选择键MODE SELECT，使之自动改变连接方式以适应不同的实验需要，使学生从传统的硬件连线搭试方式转到软件设计、仿真调试电路系统的实验方式，使传统硬件设计方式用EDA技术实现。
2．对于不同的目标芯片可配不同的适配座。可用的目标芯片包括Altera、Lattice、Xilinx等著名 FPGA/CPLD厂商几乎所有CPLD、FPGA等EDA器件。
3．混合电压系统，具备对5V、3.3V、2.5V、1.8V不同核芯电压的CPLD/FPGA器件进行在线编程下载和配置。
4．系统配置标准规范：拥有丰富的外围硬件接口资源，同时，还配置了标准的扩展接口，可以完成各类常规和典型的EDA相关实验。
(5)系统配有单片机管理系统和128*64LCD,实时提供相关信息。用户可根据需要对管理信息修改。

实验系统的硬件配置：

1.主板可与多种下载板相适配
2. 6位动态扫描显示电路
3. 6位静态锁存显示电路
4. 12位发光二极管显示电路
5. 8位二档开关及其电平指示电路
6. 8位按键开关电路
7. 一个16*16的点阵显示
8. 一个12864C的液晶显示
9.一个串行A/D转换器TLC549
10. 一个串行D/A转换器TLC5620
11. A/D转换器ADC0809
12. D/A转换器DAC0832
13.时钟信号源：24MHZ、12MHZ、6MHZ、4M、1M、500KHZ、8KHZ、4KHZ、1KHZ、128HZ、64HZ、8HZ、4HZ
14. MCS-51单片机总线接口电路（AT89S52）
15. 40芯I/O扩展接口
16. 一个5V扬声器
17. 一个四相步进电机
18. 一个5V直流电机
19. 0~5V电位器
20.一个4*4小键盘
21. 配有32K存贮器27C256
22.一个串行总线存储器93C46
23.PS/2键盘接口
24.VGA视频接口
25. RS232串行通信接口;
主要实验课题
<一>基本实验：
1.七人表决器
2.四位加法器
3.BCD码加法器
4.格雷码变换器
5.四位并行乘法器
6.D触发器和JK触发器
7. 74LS160功能模块计数器
8.可控脉冲发生器
9..英语字母显示实验
10.序列检测器
11.可变模16位加法计数器
12.正负脉冲数控调制发生器；
<二>模块实验：
1.A/D0809模数转换器实验
2.D/A0832数模转换器实验
3.步进电机控制实验
4.LED点阵实验
5.LCD液晶显示
6.键盘扩展实验
7.时钟显示实验
8.静态数码管显示电路
9.串行D/A转换器TLC5620实验
10.串行A/D转换器TLC549实验
11.VGA彩条信号发生器
12.电子音乐实验电路
13，RS232串行通讯实验
14，PS/2键盘实验
15，单片机总线接口实验
产品说明：
RY-E802型实验开发系统是一种多功能、高配置、高品质、具有自动接线功能的EDA教学与开发设备。本产品在提供的实验示例中都可采用自动接线方式完成实验,适用于高等院校的EDA教学、课程设计和毕业设计。
产品特点
1．无连线操作方式，系统的实验电路结构是可控的，采用“多任务重配置”设计方案。即可通过模式选择键MODE SELECT，使之自动改变连接方式以适应不同的实验需要，使学生从传统的硬件连线搭试方式转到软件设计、仿真调试电路系统的实验方式，使传统硬件设计方式用EDA技术实现。
2．对于不同的目标芯片可配不同的适配座。可用的目标芯片包括Altera、Lattice、Xilinx等著名 FPGA/CPLD厂商几乎所有CPLD、FPGA等EDA器件。
3．混合电压系统，具备对5V、3.3V、2.5V、1.8V不同核芯电压的CPLD/FPGA器件进行在线编程下载和配置。
