RY-SD1数字电路实验箱,数电实验箱

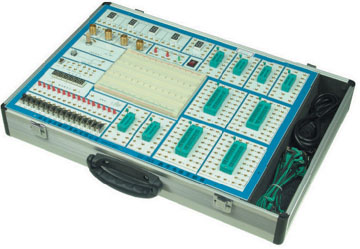

RY-SD1数字电路实验箱

数字电路实验箱产品说明：

RY-SD1数字电路实验箱，可以完成高等院校“数字电路课程”的全部实验，适用于高等院校及各类职业技术学校的电子技术类教学。

一、数字电路实验箱系统组成

1、电源：

交流输入：220V±10% 、50Hz

直流输出：±12V/0.3A 、 5V/2A

2、手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

3、连续脉冲源：0～1MHz。

4、固定频率脉冲源6路，输出为TTL电平：1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；

5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。

6、六位高精度数字频率计，测量范围：0-9.9999MHz ，误差<1Hz。

7、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

8、十六位逻辑电平指示灯：指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。

9、数码管显示：四位由七段LED数码管组成的BCD码译码显示电路，及1位七段LED数码管。供数字钟、日历等实验显示用。

10、逻辑笔，红色：高电平；绿色：低电平；橙色：高阻；

11、可变电位器4只，阻值分别1K，50K，100K，680K。

12、开放实验区，用于扩展实验、课程设计使用。

（1）提供40芯锁紧插座4只，20芯锁紧插座6只，可插8芯～40芯的种IC

（2）台湾产面包板三块，可接插电阻、电容、稳压管、二极管、三极管等元器件。



二、数字电路实验箱实验项目

1、门电路的逻辑功能及测试实验

2、组合逻辑电路（半加器、全加器及逻辑运算）实验

3、触发器实验（一） R-S、D、JK

4、触发器实验（二） 三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形产生器及单稳态触发器实验

9、555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验

11、TTL门电路参数测试实验

12、CMOS门电路测试实验

13、A/D、D/A转换电路实验

14、时序电路应用实验

15、四路优先判决电路实验

16、智力竟赛抢答器实验

17、电子秒表实验

18、3位半直流数字电压表实验

19、数字频率计实验

20、拔河游戏机实验

21、随机存储器及其应用实验

22、8路抢答器电路设计实验

23、数字钟电路的设计实验

24、交通灯控制逻辑电路设计实验

25、汽车尾灯控制电路

26、篮球竞赛30S计时器
