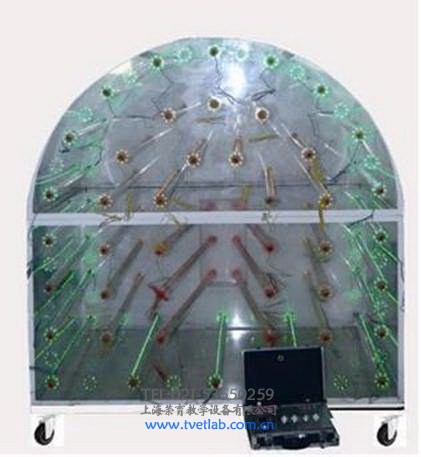

TRY-01爆破工实际操作模拟装置

煤矿安全技术培训装置..煤矿实验设备.煤矿安全设备.煤炭教学模型.矿井通风安全.安教模型

爆破工实际操作模拟装置过仿真巷道，显示断面的炮眼布置方式（掏槽眼、辅助眼、起底眼、周边眼和水沟眼），炮眼形状及空间位置。用无药雷管、药卷、水炮泥和炮泥，让学员观察其结构，并实际操作装药方法（正向装药和反向装药）和连线方式（串联和并联），声、光、电模拟其爆破过程。

二、爆破工实际操作模拟装置炮眼布置

炮眼布置按现场实际布置方式布置，按炮眼名称不同分四种颜色，可便于讲课时分别逐一讲学演示炮眼布置方式、角度和深度等参数，其中：

1：掏槽眼（红色）爆破顺序为1

2：辅助眼（黄色）爆破顺序为2

3：起底眼（黄色）爆破顺序为2

4：周边眼（绿色）爆破顺序为4

5：水沟眼（蓝色）爆破顺序为3（控制台布置开关组6个，其中：总开关1个，分开关5个）爆破工实际操作模拟装置

三、爆破工实际操作模拟装置装炮及联线：

火药雷管与实物外形相同。学员可现场学习演练引药加工方式，以及装药（正向装药、反向装药）方式和炮线的串联联线方式及并联联线方式，同时学员可使用“放炮器”进行实际放炮操作，可有效提高学员操作技能，直接上岗作业。

四、掘进工作面爆破

爆破时，学员手拧放炮器手把送电后，可通过声光电控系统显示爆破四个顺序（1—4），并产生全断面爆破红光，以及放炮时爆破声音，增加现场实际声、光立体效果，增强学员教学直观感。

规格：1900 mm×1900 mm×1800mm

煤矿安全技术培训装置系列

序号	型号	设备名称	备注
1	TRYMAC-01	现代化矿井开采设计综合模型（A型）	采掘安全实训装置
2	TRYMAC-02	现代化矿井开采综合仿真模型（B型）
3	TRYMAC-03	综采工作面仿真配套设备系统实训装置
4	TRYMAC-04	综采开采生产系统及安全演示装置
5	TRYMAC-05	综采工作面及顶板管理安全演示装置
6	TRYMAC-06	综放开采生产系统及安全演示装置
7	TRYMAC-07	普采工作面生产系统及安全演示装置
8	TRYMAC-08	炮采工作面生产系统及安全演示装置
9	TRYMAC-09	回采工作面初次放顶及周期来压演示装置
10	TRYMAC-10	巷、岩巷、半煤岩巷掘进装药、联线、模型（A型）
11	TRYMAC-11	煤巷、岩巷、半煤岩巷掘进装药、联线、模型（B型）
12	TRYMAC-12	矿井开拓方式立体模型（A型）
13	TRYMAC-13	矿井开拓方式立体模型（B型）
14	TRYMAC-14	井底车场巷道布置模型
15	TRYMAC-15	走向长壁采煤法采区巷道布置模型（A型）
16	TRYMAC-16	走向长壁采煤法采区巷道布置模型（B型）
17	TRYMAC-17	倾斜长壁采煤法巷道布置模型（A型）
18	TRYMAC-18	倾斜长壁采煤法巷道布置模型（B型）
19	TRYMAC-19	探放水模型
20	TRYMAC-20	井下排水、防水系统演示模型
21	TRYMAC-21	各种地质构造立体模型及岩石标本、岩层产状模型
22	TRYMAC-22	煤矿井下支护实验演习装置
23	TRYMAF-01	现代化矿井通风系统设计综合模型装置（ A型）	通风安全实训装置
24	TRYMAF-02	现代化矿井通风系统设计综合模型装置（ B型）
25	TRYMAF-03	智能型瓦斯（煤尘）爆炸实训演示装置（微机操作）
26	TRYMAF-04	瓦斯（煤尘）爆炸实训演示装置
27	TRYMAF-05	煤尘爆炸实训演示装置
28	TRYMAF-06	矿井环境安全监测监控实训演示装置
29	TRYMAF-07	现代化矿井通风系统与安全实训装置
30	TRYMAF-08	组合式多种通风形式演示装置
31	TRYMAF-09	矿井灾变、风流逆转实训装置
32	TRYMAF-10	掘进与通风工作面生产安全演示装置
33	TRYMAF-11	风电、瓦斯闭锁示教盘
34	TRYMAF-12	瓦斯抽放实训装置
35	TRYMAF-13	双风机、双电源、自动切换，三专二闭锁演示装置
36	TRYMAF-14	矿井避灾路线演示装置
37	TRYMAF-15	矿井避灾路线演示板
38	TRYMAF-16	预防瓦斯突出安全措施模型
39	TRYMAF-17	井下各种风门演示装置
40	TRYMAF-18	煤与瓦斯突出实训演示装置
41	TRYMAF-19	轴流式通风机
42	TRYMAF-20	离心式通风机
43	TRYMAY-01	立井提升与保护实训演示装置	运输、提升安全实训装置
44	TRYMAY-02	斜井提升与保护实训演示装置
45	TRYMAY-03	胶带输送机及安全保护实训演示装置
46	TRYMAY-04	各类型可弯曲刮板运输机电动模型
47	TRYMAY-05	掘进机演示模型(遥控)
48	TRYMAY-06	采煤机演示模型(遥控)
49	TRYMAY-07	矿井电机车等辅助运输系统设计及运行演示模型
50	TRYMAY-08	井下人员定位系统演示模型
51	TRYMAD-01	现代化矿井双回路供电系统演示装置	机电安全实装置
52	TRYMAD-02	机电安全综合保护模型
53	TRYMAD-03	各种透明综合保护装置、防爆开关、馈电开关及移动变电站等设备
54	TRYMAD-04	电气网络集控系统演示装置
55	TRYMAD-05	电器防隔爆示教板
56	TRYMAD-06	液压机械传动模拟系统
57	TRYMAD-07	变频调速模拟系统
58	TRYMAD-08	单轨吊机车电动模型 (遥控)
59	TRYMAD-09	胶轮车电动模型 (遥控)
60	TRYMAT-01	爆破工实际操作模拟装置	特殊工种实操装置
61	TRYMAT-02	瓦斯检查工实际操作模拟装置
62	TRYMAT-03	采煤机司机实操模拟装置
63	TRYMAT-04	综采工作面仿真配套设备实操装置
64	TRYMAT-05	综掘机司机实操模拟装置
65	TRYMAT-06	立井罐笼（箕斗）提升仿真装置
66	TRYMAT-07	斜井串车（箕斗）提升仿真装置
67	TRYMAT-08	电钳工实操设备
68	TRYMAT-09	瓦斯抽放工实操模拟装置
69	TRYMAT-10	煤矿安全监测监控作业实操模拟装置
70	TRYMAT-11	煤矿安全检查员实操模拟装置
71	TRYMAT-12	煤矿防突作业人员实操装置
72	TRYMAT-13	煤矿井下探放水作业人员实操装置
73	TRYMAT-14	特殊工种可视化实操模拟演示
