TRY-08D电工实训考核装置

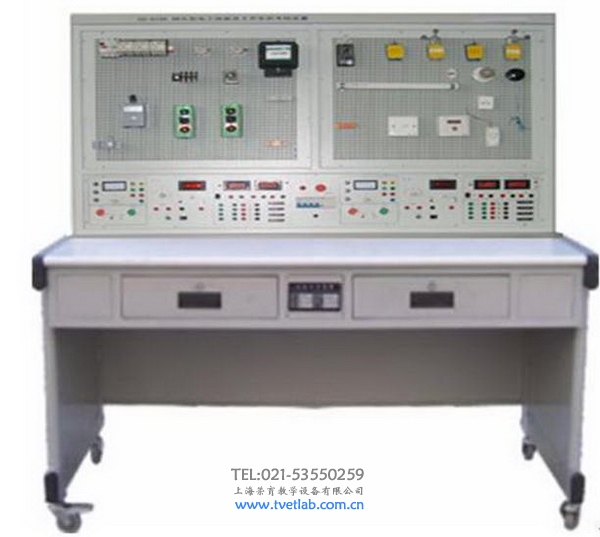

TRY-08D电工实训考核装置(网孔板、双组型)

一.网孔型电工实训考核装置

    上海育荣公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置采用网孔板结构，，外形美观，结构合理，牢固、耐用，实训方式灵活，训练与鉴定接近工业现场，添加元器件即可增加实训项目，可扩展性强，装置设置科学安全保护措施，确保设备和使用者人身安全，特别适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。该装置是各类学校实验实训室现代化的重要标志产品。

二、电工实训考核装置(网孔板、双组型)特点：

1、电气控制元器件都装在网孔板上，安装和撤除操作起来方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用，占地面积小。

3、每组设有电压型电流型漏电保护器，并有自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为双组型，台面宽敞，两个学生可同时进行实训，电源及保护独立，互不干扰。

三、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

四、实训台完成的实验实训项目清单（也可以根据要求适配）

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转按钮线路

19．双重联锁的三相异步电动机正反转按钮线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机串电阻降压启动控制线路

23．三相异步电动机能耗制动控制线路

五、实训项目所需元器件清单（每组配备清单）

序号	名 称	型号与规格	数 量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	接线端子排	JF5-2.5/5	5
25	G形导轨		1
26	走线槽		2米
27	螺丝		90
28	螺丝刀		2
29	尖嘴钳		1
30	剥线钳		1
31	三相鼠笼异步电动机	380V/Y/△180W	1

一.操作台特点：

1.实训屏外壳：铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方、桌子左右个设有两个抽屉。有调节桌面稳定的固定底座脚，网孔板孔径标准尺寸。

2电气控制线路元器件装在网孔板上进行训练，操作方便，更换便捷，容易扩展功能或开发新的实训项目。（增加元器件即可增加相应的实训内容）。

3.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约实训用房。

4.实训台配备二组相互独立的电源，互相不干扰，即可以同时提供二个学生同时进行实训内容。

5.操作台设有漏电保护器，能确保操作人员的安全，电源输出均有监视及短路保护等功能，使用安全可靠。

6.实训台中所用到的元器件均采用外资企业、国内名优、军工企业、合资企业的产品，产品性能可靠，放心实验。

二.操作台的电源及参数：

1.输入电源：三相四线电源～380V±10%，输入时红、黄、绿三只指示灯亮。

2.温度：-5℃～±40℃，相对湿度＜85%（25℃），

3.装置容量：＜1.5KVA.

4.操作台电源器件配置一览

序 号	名   称	型 号 规 格	数 量
1	三相电源（带告警保护）	自制	1
2	交流电流表（测量有效值）	自制	1
3	功率、功率因素表	自制	1
4	大功率电阻器		3
5	二极管		1
6	接线端子排		1
7	G形导轨	JF5-2.5/5
8	走线槽		若干
9	其它器件		若干

三．操作台的功能及操作使用：

实训台电源面板（单组）

1.公共部分：外部电源接通时指示灯亮，电源总开关手柄往上拨后，实训台左右二组电源即可开始工作。公共部分具有急停按钮，遇到紧急情况按下急停按钮即可切断实训台电源。

2.总开关开启后分别向左右二组送电，经三只保险座后，每组各自有三相电源输出开关控制三相电源U、V、W、N输出，每相输出最大电流为1A，有电压表通过转换开关指示三相输出线电压。

3.每组提供一路直流稳压电源，电压0～30V,电流1A,由多圈电位器连续调节。

注意：电压调节最高和最低时调节力度要轻，避免损坏电位器。

4.每组提供一低压固定交流电源，输出电压值为：3V、6V、9V、12V、18V、24V、36V低压交流电源，输出最大电流为2A.

5. 电源的短路、过流均有短路和过流保护。

四．实训时，先应规划好元器件的固定位置和走线位置，然后再动手操作。

五．注意事项及安全措施

1.使用时，手要干净，禁止用锋利的东西划砸实验装置及配件。

2.做强电实验时，必须先接好线路图，认清楚零线、地线、相线，经老师检查无误后方可通电，严禁用手或导电物在强电器件上相碰，严禁违章操作。

3.使用完毕，必须关掉电源总开关。

4.设备虽然有保护装置，但在操作过程中不允许短路各输出端。

5.电动机在工作时，严禁用手碰轴前端及后端风叶，做缺相电机实验时，电机带电工作不能超过1小时。

6.做实验时，参考每个元件的接点，连线时照接点连接即可。控制屏里的主电源已经接好，连接好实验时，从三相四线输出端上的“U、V、W”开始连线即可。

7.实验台上单相电源输出插座是供学生外接设备用的电源，最大输出2A.

8.实验台三相四线每组输出总功率最大为750W，电动机只能用我公司配套的特制电机，一切外接大容量设备损坏本实验装置的行为，不属于保修范围之内。

9.本实验装置机动灵活，学校可根据各自情况开展一些自己设计的电路图进行实训，调动学生的学习主动性，开发性
