TRY-760A初级电工、电拖实训考核装置（柜式）

TRY-760A初级电工、电拖实训考核装置（柜式）
初级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定

规范”的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
结构及电器配置：

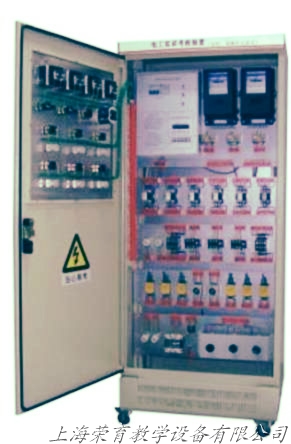

该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
主要技术参数：
1、输入电源：电压AC380V，电流5A。
2、外形尺寸：700×500×1700cm

实验操作项目：

1、单相起动停止控制电路；
2、异步电动机点动控制电路；
3、异步电动机两地控制电路；
4、异步电动机联锁正反转控制电路；
5、双重联锁正反转控制电路；
6、自动顺序起动控制；
7、手动顺序起动控制；
8、异步电动机星、三角控制电路；
9、异步电动机能耗控制电；
10、异步电动机反接制动控制电路；
11、自动往返控制电路；
12、正反转点动、起动控制电路；
13、带有点动的自动往返控制电路；
14、异步电动机自锁控制电路；
15、异步电动机单向点动、起动控制电路；
16、电阻降压起动控制电路；
17、C620-1型车床控制电路；
18、电动葫芦电气控制电路；

19、白炽灯控制电路；
20、日光灯控制电路；
21、触摸开关控制白炽灯电路；
22、声控开关控制楼梯白炽灯电路；
23、人体感应开关控制楼梯白炽灯电路；
24、单相电度表直接安装电路；
25、单相电度表间接安装电路；
26、三相电度表直接安装电路；
27、三相电度表间接安装电路；
28、电压表、电流表安装电路；
29、一台电流互感器用于单相回路的接线电路；
30、三台电流互感器接成星形接线电路；
31、三台电流互感器接成三角形接线电路；
32、Y3150型滚齿机控制电路；
33、单相电动机控制电路；
34、电流互感器与电流表配用接线电路；
35、两台电流互感器差接接线电路；
36、万能转换开关和电压表测量三相电压接线电路
