TRYJS-300B技师维修电工实训考核装置

TRYJS-300B技师维修电工实训考核装置

TRYJS-300B技师维修电工实训考核装置概述
TRYJS-300B技师维修电工实训考核装置”是根据国家职业资格鉴定操作技能鉴定程序化方案研制生产的，可对《维修电工技师》系列教材中列出的应用电子技术、电力电子技术、直流调速技术、变频器调速技术和PLC应用技术进行实际操作，从而使学生的操作技能得到提高。该实验装置不仅可供学生学习锻炼，更是维修电工技能实训与考核的理想设备。

2、

TRYJS-300B技师维修电工实训考核装置特点

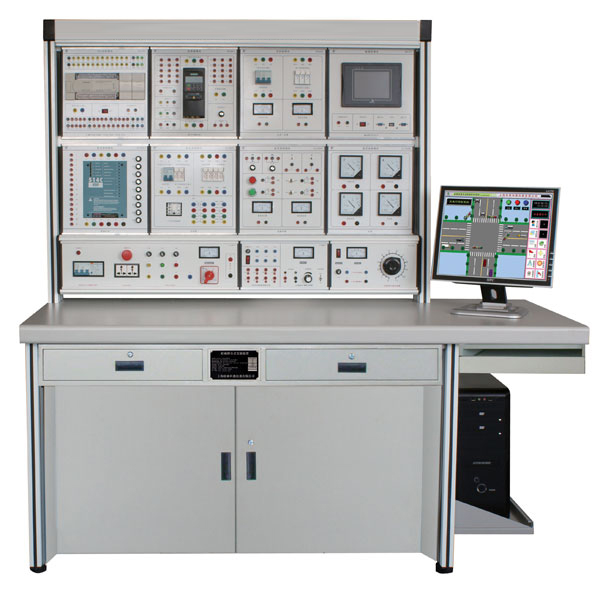

◆ TRYJS-300B技师维修电工实训考核装置的主要结构由实验台、可拆分式模块、实验挂箱、防尘式实验屏桌子组成，主体为铝合金材料。（产品）
◆ 实验台采用铝合金材料，模块采用可拆分结构，功能无限扩展，有利于专业升级，功能递增。（产品）
◆ 实验挂箱采用铝合金材料，定位采用隐藏导轨结构，真正做到面板无磨损，确保使用寿命，装卸十分方便。（产品）
◆ 实验屏为铝合金材料，具有内置照明外部防尘功能，延长使用寿命，增加美感度。（产品）
◆ 电源控制由两种可选，手动控制和无线遥控控制

3、技师维修电工实训考核装置技术性能
* 输入电源：三相四线(380V±10％ 50HZ)
* 环境温度：–10℃－+40℃
* 相对湿度：＜85％(25℃)
* 海拔高度：＜4000m
* 装置容量：＜1.5KVA
* 外型尺寸： 1650×660×1740mm
4、实验项目
1）电子技术
* 组合逻辑控制移位寄存器1
* 组合逻辑控制移位寄存器2
* 电平检测控制扭环形计数器1
* 电平检测控制扭环形计数器2
* BCD码加法计数器
* BCD码减法计数器
* 脉冲顺序控制器1
* 脉冲顺序控制器2
* 定时计数电路1
* 定时计数电路2
* 四人抢答电路
* 测量直流电压的电路
* A/D转换电路
* 四种音符电路
* 二路不同信号选择电路
2）电力电子
* 带电阻性负载的三相全控桥式整流电路1
* 带电阻性负载的三相全控桥式整流电路2
* 带电阻性负载的三相全控桥式整流电路3
* 带电阻电感性负载的三相全控桥式整流电路1
* 带电阻电感性负载的三相全控桥式整流电路2
* 带电阻电感性负载的三相全控桥式整流电路3
* 带电阻性负载的三相半控桥式整流电路1
* 带电阻性负载的三相半控桥式整流电路2
* 带电阻性负载的三相半控桥式整流电路3
* 带电阻电感性负载的三相半控桥式整流电路1
* 带电阻电感性负载的三相半控桥式整流电路2
* 带电阻电感性负载的三相半控桥式整流电路3
* 降压型直流斩波电路
* 升压型直流斩波电路
* 升压降压型直流斩波电路
3）电气自动控制技术
* 通用变频器六段速及正、反向点动控制系统
* 通用变频器五段速矢量（SLVC）闭环控制系统
* 通用变频器六段速及正反向运行控制系统
* 通用变频器五段速及正反向运行矢量(SLVC)
闭环控制系统
* 通用变频器采用直流制动的五段速控制系统
* 通用变频器六段速带FCC功能的V/F控制系统
* 起重机小车行走驱动变频调速系统
* 工业洗衣机交流变频调速系统
* 电动小车交流变频调速系统
* 助燃风机交流变频调速系统
* 逻辑无环流可逆直流调速系统1
* 逻辑无环流可逆直流调速系统2
* 逻辑无环流可逆直流调速系统3
* 逻辑无环流可逆直流调速系统4
* 逻辑无环流可逆直流调速系统5
4）PLC应用技术
* 用PLC来控制反应炉的动作
* 用PLC来控制拣球的动作
* 用PLC控制汽车喷漆
* 用PLC控制双工作台加工
* 用PLC控制步进电机
* 用PLC控制霓虹灯装
* 用PLC控制小车运动
* 用PLC控制数码显示
* 用PLC控制自动售货机
* 用PLC控制三层电梯
* 数码拨盘输入数据顺序显示
* 数码拨盘输入数据移位显示
* 显示最大数
* 显示最小数
* 人机界面应用1
* 人机界面应用2
* 人机界面应用3
* 模拟量电压采样
* 模拟量电流采样
* 模拟量电压输出
* 模拟量电流输出
