一、维修电工技能实训考核装置概述

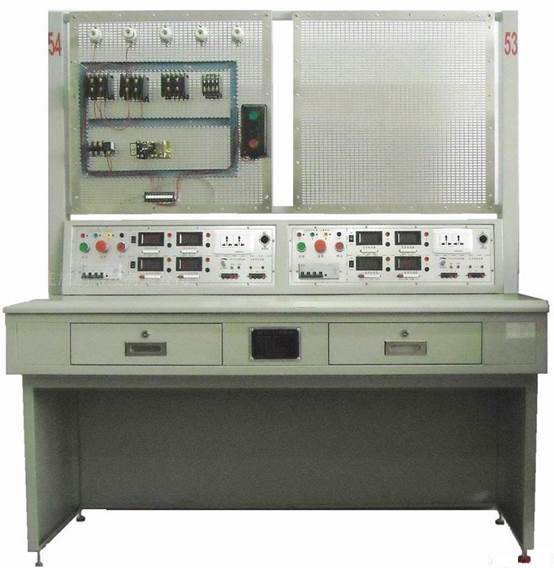

TRYWX-084 维修电工技能实训考核装置(网孔板、双组型)主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。

二、 TRYWX-084 维修电工技能实训考核装置(网孔板、双组型) 特点

1. 电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训

2. 操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资

3. 设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠

4. 实训台为双人座，即可以两个学生同时进行实训，电源独立互不干扰

5. 网孔板为挂件式，采用1.5mm厚的钢板表面喷塑处理，网孔板的尺寸为600mm ×700mm,孔大小为5×10

6. 配套的实训连接导线采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍青铜弹片，接触优良

三、 TRYWX-084 维修电工技能实训考核装置(网孔板、双组型) 技术性能

1. 输入电压：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3. 装置容量：＜1.5kVA

4. 外形尺寸：1574mm×805mm×1650mm

5. 安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断间≤0.1s）、过压保护、过流保护、过载保护等措施

四、 TRYWX-084 维修电工技能实训考核装置(网孔板、双组型) 实验室设备基本配置

实训台提供两组线电压380V和相电压220V两种电源，控制屏两侧提供有单、三相电源插座。

1. 设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。

2. 实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护；实训台提供安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座。

3. 可调直流稳压电源

每个工位提供一组0～30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示，输出有软截止自动恢复保护功能；

4. 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有一个抽屉（带锁）用于放置工具和元器件。

五、 TRYWX-084 维修电工技能实训考核装置(网孔板、双组型) 实训项目

1. 电力拖动实训项目

(1) 三相异步电动机直接启动控制

(2) 三相异步电动机接触器点动控制线路

(3) 三相异步电动机接触器自锁控制线路

(4) Y-Δ启动手动/自动控制电路

(5) 接触器联锁的三相异步电动机正反转控制线路

(6) 按钮联锁的三相异步电动机正反转控制线路

(7) 双重联锁的三相异步电动机正反转控制线路

(8) 倒顺开关控制的三相异步电动机正反转控制线路

(9) 三相异步电动机能耗制动电路

(10) 三相异步电动机串电阻降压启动控制线路

(11) 三相异电动机的多地控制

(12) 工作台自动往返控制线路

(13) 学生自行设计电路的安装、接线与调试

2. 仪表照明实训项目

(1) 电工常用工具的使用

(2) 白炽灯照明电路的安装

(3) 两个开关控制一盏灯

(4) 两地控制一盏灯

(5) 声控开关控制照明电路

(6) 日光灯电路

(7) 电度表原理与接线

(8) 单相电度表的直接接线

(9) 单相电度表经电流互感器接线

(10) 住宅照明线路实训

六、单组器件配置清单（整套装置需配置两组元器件）

序号	名称	型号与规格	数量	备注
1	单相电度表	DD862a	1台
2	螺口灯座	3A/250V	2只
3	灯泡	220V/40W	2只
4	单联开关		1只
5	双控开关		1只
6	声（光）控延时开关		1只
7	开关盒	86×86×40	2只
8	日光灯管套件（镇流器）	10W	1套
9	电流互感器	LMK3(BH)-0.66 5/5A 5VA	1只
10	空气开关	DZ47-63LE4P5A	1只
11	保险丝座	RT18-32/3P	1只
12	直插式保险座	RT14-20	2只
13	熔断器	RT18-20/3A	3只
14	熔断器	RT14-20/2A	2只
15	交流接触器	LC1-D0610Q5N	3只
16	接触器辅助触头	LA1-DN11	3只
17	热继电器	JRS1D-25（0.63-1A）	1只
18	热继电器座	JRS1D-25/Z	1只
19	通电延时时间继电器	ST3PA-B/380V（0-10S）	1只
20	时间继电器座	PF-083A	1只
21	平动按钮	Φ22-LAY16-AG11	2只
22	平动按钮	Φ22-LAY16-AR11	2只
23	平动按钮	Φ22-LAY16-AB11	1只
24	按钮开关盒	3孔	2只
25	行程开关	LX19-222	2只
26	行程开关	LX19-001	2只
27	倒顺开关	KO3-15	1只
28	电阻	75Ω/75W	3只	元器件箱
29	电阻	10Ω/25W	1只
30	二极管	1N5408	4只
31	塑料安装卡子		250只
32	自攻螺丝		120只
33	走线槽	2525	2米
34	接线端子排	JF5-2.5/5	5条
35	G形导轨	0.4米	1根
36	三相鼠笼式异步电动机	AC380V△	1台
