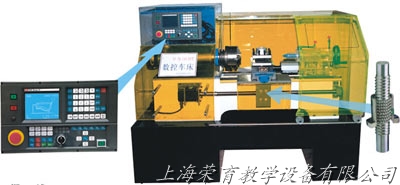

XKC6136型数控教学车床

XKC6136型数控教学车床

·数控教学车床概述

     XKC6136型数控教学车床是上海荣育教学设备有限公司研制的教学科研用数控机床设备。该机床是典型的机电一体化产品,除采用稳定可靠的K1TB-II-E车床用数控系统外, 硬件配置更具有相当的刚性、强度及制造精度;同时,其外形美观大方,主轴箱盖及防护体均采用进口有机透明材料制作而成,使机床主要内部结构及传动线路一目了然,是各相关科研院所、高职学院及技术学校理想的实验培训设备。采用四工位自动回转刀架,通过编程对各种轴类,盘类等塑料零件能自动完成加工任务,如外圆柱 面、圆锥面、圆弧面、螺纹等工件的切削加工,并能进行切槽,钻孔等工作。

XKC6136型数控教学车床·数控教学车床特点

1、稳定可靠的K1TB-II-E专用车床数控系统;

2、全自动四工位数控回转刀架,能满足较复杂零件的加工使用要求;

3、纵、横向精密滚珠丝杠进给,混合式步进电机驱动,重复定位精度高,转矩大;

4、采用高级变频调速电机驱动主轴,实现无级变速,保证切削线速度稳定;

5、操作方便舒适,符合现代人机工程学的优化思想;

6、车削PVC材料时,采用空气(风)冷却,保持工作环境清洁,无工业污染;

7、外形美观大方,彰显实验场所品质。

·数控教学车床用途

1、相关专业科研院所对现代加工(数控及CAD/CAM)技术研究的实践验证;

2、各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验;

3、各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训;

4、开展数控机床结构及控制原理、数控编程及机床操作、CAD/CAM等专业课程专项培训。

·数控系统主要功能

1、国内唯一一家从外置到内核均与日本FANUC全面兼容的系统;

2、系统采用硬件插补技术,快进速率可达12米/分;

3、具有程序记忆和预读功能,提前译码,使机床加工平滑流畅;

4、控制精度高,脉冲当量为0.02mm;

5、有串行RS232通讯接口功能,可与计算机联机通讯;

6、采用电子齿轮比,简化传动结构,提高机床工作精度;

7、系统具有软、硬件限位,保证工作安全;

8、采用多层印刷电路板技术,表贴技术,门阵技术等,使性能更优越,运行更可靠。

·数控教学车床主要技术参数

三爪卡盘

ø160mm

床身上最大回转直径

ø350mm

最大工件长度

500mm

电动刀架

四工位

主轴孔径

ø40mm

主轴转速、无级变速

100-1500rpm

进给量范围

50-1000mm/min
