RYSK-40A 数控车铣床综合智能实训考核装置

RYSK-40A 数控车铣床综合智能实训考核装置(二合一)

RYSK-40A数控车床铣床综合智能实训考核装置适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业和非机电类专业培训的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学实验与实训设备。

RYSK-40A数控车/铣床综合智能实训考核装置也适合技工学校机电类专业《电气设备维修》《数控设备维修》《数控编程与操作》课程的实习，还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和实操。

RYSK-40A 数控车/铣床综合智能实训考核装置（二合一）

一、数控车铣床综合智能实训考核装置产品组成部分

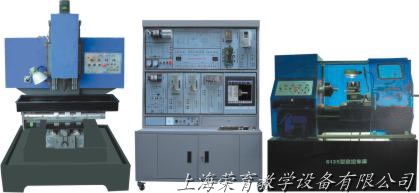

RYSK-40A数控车/铣床综合智能实训考核装置是由车床控制系统和铣床控制系统组成；机床电气控制接口板；主轴变频调速实验模块和三相电机与编码器组；全数字交流伺服驱动及伺服电机输入输出模块；三相步进驱动及步进电机输入输出模块；自动刀架控制模块；开关电源；配套RY6135A型实训数控车床和RY125A型教学型数控铣床等组成。

二、数控车铣床综合智能实训考核装置实验台控制系统配置：

它由标准的PC硬件组成、DOS和XP操作平台、控制界面彩色15’’液晶显示器、CPU2.8G、内存256M、硬盘80G、超薄键盘、3D鼠标、网卡通讯、USB接口、52倍速CD－ROM等组成

三、实验台特点：

1、一台主机内置车床控制系统和铣床控制系统。可随时切换系统控制6135A车床和125A铣床

2、实验台X、Y轴采用步进驱动单元，Z轴采用伺服驱动单元

3、车床控制电路和铣床控制电路全部在实验台面板上直观布置，方便设计操作。

4、车床彩色二维图形仿真演示；铣床三维线条图形演示。

5、拥有数控机床典型故障设置及排除实验。。

四、数控教学型机床功用：

1、数控系统编程直接在机床上实现加工处理。

2、各种模块功能设计通过机床实现实验演示操作。

3、机床可实现对硬质工程塑料制品、木头进行车削加工；对工程塑料板、有机玻璃、石蜡等进行铣削加工。

4、车床/铣床上有独立的手动二坐标控制按钮和三坐标控制按钮。

五、数控车铣床综合智能实训考核装置技术性能：

1、输入电源：三相四线制380V交流电源。

2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；

3、工作环境：温度-10℃–+40℃

4、整机功耗：＜3KW

5、考核柜尺寸：1400×600×1890mm

六、可开设的实验实训考核项目

▲ 数控车床/铣床系统操作编程实验（图形同步演示）

▲ 数控车床/铣床系统控制主轴变频单元的调试运行与故障诊断实验

▲ 数控车床/铣床系统控制全数字交流伺服电机运行与故障诊断实验

▲ 数控车床/铣床电气控制设计与分析实验

▲ 数控车床/铣床系统控制步进电机运行与故障诊断实验

▲ 电动刀架控制原理实验及接线与故障诊断实验

▲ 数控车床系统控制机床螺纹加工实验

▲ 数控车床/铣床的冷却与照明及故障诊断实验

▲ 丝杆间隙误差补偿实验

▲ 数控系统脉冲当量设计控制实验（3轴任意设计）

▲ 数控车床/铣床超程限位及故障诊断实验

▲ 数控车床/铣床回零点设计及故障诊断实验

▲ 数控车床/铣床故障设计排除考核28项

七、RY-6135A型数控实训车床规格：

三爪卡盘	160mm
床身上最大回转直径	350mm
最大工件长度	500mm
电动刀架	四工位
主轴孔径	40mm
主轴转速、无级变速	200------1500rpm
主电机功率	0.75kw
机床尺寸（长×宽×高）	1670×800×1300mm
机床重量	450kg

RY-125A型数控实训铣床规格：

主轴钻夹头装夹范围	1－20mm
主轴转速范围	200－2500rpm
主电动机功率	1.5kw
工作台面积（长X宽）	840mm×250mm
工作台三向行程（X、Y、Z）	450×250×250mm
T型槽数及宽度	3×16mm
机床外形尺寸：长×宽×高	1300×1200×2100mm
重量	450kg
