TRYG-983MA型 数控铣床综合技能实训智能考核系统（网络型）

TRYG-983MA型 数控铣床综合技能实训智能考核系统（网络型）

一、

TRYG-983MA型 数控铣床综合技能实训智能考核系统（网络型）产品特点

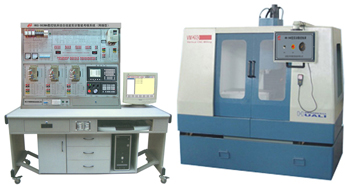

1.TRYG-983MA型 数控铣床综合技能实训智能考核系统（网络型）由数控铣床实训台和数控铣床实物组成，不仅可作为数控铣床电气故障的维修实训设备，也可作为数控铣床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控铣床编程与加工操作等多项功能；

2.学生在实训台上进行电气维修方面的实训；数控系统安装在实训台上，便于进行实训操作；

3.完全采用工业化的器件，将一台数控铣床的电控系统的每一环节在实训台上进行分解展示；

4.模块化结构设计，并设计有强电柜，便于实现数控铣床各个环节的实训教学；

5.设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；在实训台有LCD点阵图滚屏显示故障代码，具有数控铣床的故障维修考核功能。



二、

TRYG-983MA型 数控铣床综合技能实训智能考核系统（网络型）   技术性能

1. 输入电源：三相四线380V±10%  50Hz

2. 工作环境：温度-10℃～+40℃

3. 装置容量：＜5kVA

4. 外形尺寸：180cm×70cm×189cm

三、实训装置的基本配置及功能

1. 控制屏采用铁质双层亚光密纹喷塑结构，铝质面板；

2. 电源部分：采用三相四线380V交流电源供电，漏电保护器控制总电源。

3. 数控系统单元：采用广数GSK983M数控系统；

4. 驱动模块：X/Y/Z进给轴均采用伺服电机驱动；

5.主轴模块：主轴电机为三相异步电机，由三菱变频器进行无级调速。

四、XK7130型数控铣床技术参数

■工作台面积：          　　 700×300mm

■三向行程（X/Y/Z）：     500×300×360mm

■主轴锥度：             　　BT30

■T形槽数及宽度：       　3×14mm

■工作台最大承重：       　100KG

■主轴电机功率：        　 2.2kw

■主轴转速：             　100～4000rpm

■外形尺寸：             　165×155×200cm

■机床重量：             　 1600kg

五、实训项目

1. 数控铣床电气系统的设计

2. 数控系统的初始化

3. 数控系统的参数设置

4. 输入输出信号的使用

5. 机床参考点的设置

6. 进给驱动单元的调试与应用

7. 主轴变频器的调试与应用

8. 数控系统的通讯

9. PLC编程及应用

10.数控铣床故障诊断与维修
11.数控铣床编程操作与加工
