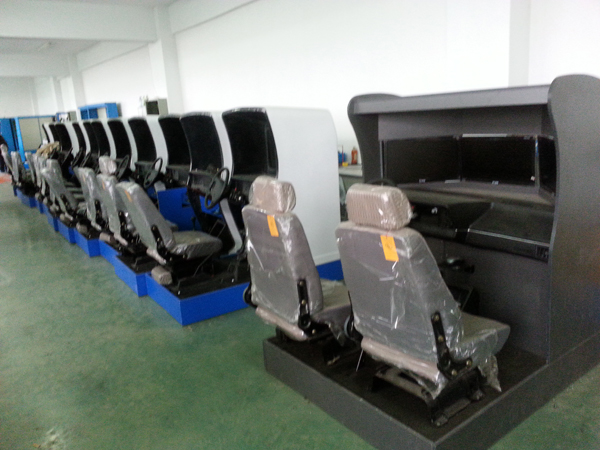

三屏多功能汽车驾驶训练模拟器

上海荣育教学设备有限公司是目前国内最大的汽车驾驶训练模拟器生产厂家之一,在训练模拟器领域,为汽车、飞机、船舶、铁路、机动车等交通工具的教育训练以及研究和开发一直走在同行前沿。每次在国内大型参展的机动车驾驶训练模拟器会展上均得到专家们的一致高度好评。我公司研制的RY-3P型汽车驾驶模拟系统以高速多媒体计算机实时生成数字化的三维立体彩色视景，产品采用三台19-26吋宽屏液晶显示器模拟驾驶，能真实仿真道路周围驾车环境，结合机械、电、光、磁、声等综合技术模拟实车特性，汽车驾驶时特别是发生紧急状态时的视景图象、声响、驾技特性，驾驶员的驾驶操作动作特别是在紧急状态时驾驶员的驾驶行为（诸如车速、转向、刹车、加速）可转化为电信号反馈至中心电脑，以控制训练器座舱运动状态的变化及相应的视景图象、声响的变化。同时，本系统还可完整地记录模拟驾驶的全过程进行回放，对驾驶员在行车时的驾驶违规行为进行记录。是一种能正确仿真汽车驾驶特性及操作，逼真模拟在各种道路、各天气驾驶，并在主要性能上获得同实车驾驶同样效果。

上海荣育教学设备有限公司生产的汽车驾驶模拟器为国家重点节能科技开发项目,产品严格遵照交通部JT/T398-2005交通行业标准，符合版《机动车驾驶员培训教学大纲》的标准生产，使汽车驾驶员培训做到低碳环保，新学员在汽车驾驶模拟器进行先期培训能够更多体现安全和节约培训费用。新款模拟器增加了：安全带、雨刷、夜间驾驶远近灯光的控制、场地9项（通过连续障碍、通过单边桥、直角转弯、侧方位停车、上坡定点停车与坡道起步、限速通过限宽门、百米加减档、起伏路驾驶、曲线行驶等）。

上海荣育公司集国外多家汽车驾驶模拟器之长,将计算机立体三维成像技术,现代模拟驾驶技术融为而设计,系统利用仿真技术产生逼真的三维立体的道路驾驶场景，采用图形运算加速和高速显示系统，具有很强的身临其境的感觉，教员根据教学任务选择不同的系统地形。包括各种天气状况；各种交通地形，如立交桥、涵洞、十字路口、坡道；等多种情况下驾驶、压井盖、会车、跟车、碰撞等情况。产品包括驾驶舱、显示器、计算机、传感器、数据采集卡等组成，具有操作真实感强，性能稳定可靠，功能齐全，音质图像效果好等特点，是各大汽车驾驶培训学校、部队及各大院校技能培训首选的产品。

本汽车驾驶模拟系统完全符合的驾驶员培训大纲及交通部驾驶模拟器行业标准JT/T378-2005。

YM-8型主被动式汽车驾驶模拟器第十代主被动式汽车驾驶模拟器三屏多功能主被动式汽车驾驶模拟器

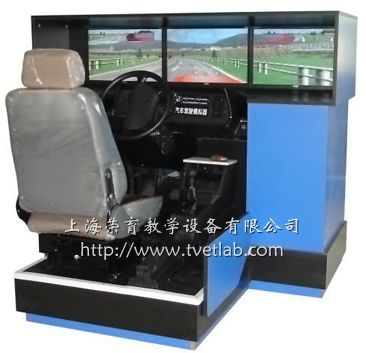

RY-3P主被动式汽车驾驶模拟器

汽车驾驶模拟器软件技术指标

●软件增加

1、仪表盘上车门指示标志，与硬件配合，错误操作进行扣分并具有语音提示。

2、仪表盘安全带标志，与硬件配合，错误操作进行扣分并具有语音提示（启动前未系安全带）。

驾驶模拟软件采用汽车多自由度数学模型，实现汽车转向、制动和加速的逼真模拟；另外利用的计算机技术，实现真实的三维场景及逼真的声音模拟。

1、汽车驾驶模拟器模式选择

单机训练：单台驾驶舱独立训练，训练时候场景内部的其他车辆、自行车、行人等由系统根据交通规则及交通模型发出，模拟真实的交车、会车、跟车等。

被动驾驶：系统根据已经配置好的被动驾驶文件播放视频以及操作语音提示，学员可以在没有教练指导下按照操作语音提示学习，学习正确的操作顺序。被动驾驶文件可以自行配置，以便根据自己的特点配置出符合训练大纲要求的被动驾驶文件。被动驾驶功能对初学驾驶的学员来说非常有用，如果学员没有按照提示操作，系统将报错并扣分。

网络互动：通过中央控制台可以最多连接25台驾驶舱，实现联网训练，场景中可以看见其他驾驶舱所驾驶的车辆，并看见其他驾驶舱所驾车辆的转向灯、刹车灯以及听见其他车辆的喇叭。

2 汽车驾驶模拟器训练场景科目智能汽车驾驶模拟器

训练场景包括：

一般道路：场景中有铁道路口、单行道、限定距离换档等内容。

高速公路：场景中有超车道、行车道、出口等交通标志牌，车距确认、隧道、高速公路出入口等内容。

城市道路：场景中有立交桥、十字路口、丁字路口、环形岛、环城路、行人横穿道路等内容。

危险道路：危险场景中设置有行人突然横穿公路、路口突然出现横穿自行车、路口突然出现汽车、道路维修等危险状况。

场地训练：曲线穿桩、倒车移位、 “8”字型路、直角弯路、蛇行路、就位停车、顺心停车、斜位停车、双边桥、右单边桥、左单边桥、单凸桥、双凸桥、横断路、骑越障碍、山区道路、坡道。

场地9项：通过连续障碍、通过单边桥、直角转弯、侧方位停车、上坡定点停车与坡道起步、限速通过限宽门、百米加减档、起伏路驾驶、曲线行驶。

3 训练天气选择

学员可以选择“白天”、“雪天”、“雾天”、“雨天”及“黑夜”，体会不同天气状况下的驾驶特点（例如，雪天路面极滑，雾天视线极其不好等）。

4 训练车型选择

学员可以选择“桑塔纳”、“吉普车”、“东风车”、“大客车”作为训练车辆，在模拟器上体会不同车型的特点。

5 其他车辆选择

学员可以根据驾驶的熟练程度，分4种级别选择场景内的其他车辆的数量，场景内最多可达60辆其他车辆，达到模拟逼真的交通流状况。

6界面显示

档位显示，训练成绩，后视镜（左、右、中）、逼真汽车仪表（车速、里程、发动机转速）、场景地图。在训练过程中，通过双击鼠标，可实现正视图像与俯视图像驾驶之间切换，从而清楚的观察车辆与路面的位置关系。

7测试调整功能

机器是否正常，只要打开测试界面便一目了然。可作为学员模范教练操作曲线。

8 播放VCD

利用该功能，可以播放电子版本汽车培训教学教材。

9 历史记录及错误明细

训练完毕后，学员可以查看训练过程中所出现的错误动作，并且可以将训练成绩及错误明细表作为历史记录保持下来。

10 复现功能

训练结束后，学员可以以俯视的方式查看最后30秒的驾驶过程，从而仔细分析错误驾驶发生的原因，以便以后改正。

11 定时训练

学员可以设定训练时间，训练时间一到，系统自动退出训练界面。

12 操作错误检测项目

系统对学员操作各操作部件正确与否进行判断，如启动时是否踩下离合器、闯红灯报警等。与前面版本不同的是，区别判断“离合器松得太快”和“发动机转速过低”。

13 无纸化考试

无纸化考试采用标准化试题，题库里共有11套试题（共1100道试题），可以随机出题考试以可以依次考试每套试题。与现有无纸化考试系统最大的区别在于：无纸化考试试题集成在驾驶模拟器系统之中，可以利用模拟器进行。

14 交通标志、标线及交通法规

交通标志、标线包括所有的禁令标志、禁止标线、警告标线、警告标志、指路标志、指示标线、指示标志。

交通法规包括：道路交通安全法、道路交通安全法实施条例、道路交通安全违法行为处理程序规定、道路交通事故处理办法、道路交通事故处理程序规定、高速公路交通管理办法、机动车登记办法、机动车登记规定、机动车驾驶员培训管理规定、机动车驾驶证申领和使用规定、交通违章处理程序规定。

一、汽车驾驶模拟器学生驾驶舱

座机由驾驶座、视屏彩电、汽车五大操作系统、核心计算机、高级进口传感器、数据采集板等组成，各操作部件通过传感器，经数据传感板传输。

二、汽车驾驶模拟器驾驶模式

被动式：被动式驾驶适用于初学的学员，学生可以按照电脑语音提示进行规范的操作练习。

主动式：主动式驾驶与实际车辆相同。

三、汽车驾驶模拟器功能

1、主视屏：显示驾驶前方道路与周围路况、使学生能感觉身在驾驶室操作着运行中的汽车。并显示档位、成绩分数。

2、后视镜：能达到与真车相同的模拟效果。可升降。

3、模拟仪表：显示车速、里程、发动机转速。并且可自行决定关闭或开启。

4、特殊功能：通过鼠标操作可由正常驾驶室驾驶模式切换到以府视式驾驶模拟。

5、训练场景科目：

⑴ 一般道路；

⑵ 高速公路；

⑶ 城市道路；（包括：行人、自行车、其它车辆、双黄线、岗亭、警察、红绿灯、转盘、交通标志标线等。）

⑷ 山区道路；

⑸ 曲线穿桩、场地倒库；

⑹ “8”字型路；

⑺ 直角弯路、十字路口、丁字路口、匝道等。

⑻ 蛇形路；

⑼ 就位停车；

⑽ 顺行停车；

⑿ 双边桥；

⒀ 单边桥；

⒁ 单凸桥；

⒂ 横断桥；

⒃ 骑越障碍；

⒄ 立交桥；

⒅ 隧道。

6、天气

一般道路可选择四种天气：白天、雪天、雾天、雨天、黑夜。

7、画面选择

8、可以选择“打开”或“关闭”：后视镜、向导地图、错误提示、成绩等。

9、其它车辆选择

各道路分4种数目选择：3至60辆。

10、车型选择

在训练中有四种车型：小轿车、吉普车、大货车、大客车。

11、汽车模拟技术

汽车多自由度数学模型，实现汽车转向、制动和加速的逼真模拟。

12、测试调整功能

传感器测试：方向机的测试、离合器的测试、油门的测试、制动器的测试（脚刹）、手制动的测试、变速器各档位的测试、鸣号、点火、开锁。只要打开测试界面便一目了然。并可作学员操作曲线学习。

汽车模拟驾驶系统技术规格、配置

汽车驾驶模拟器技术规格
设备名称	指标
计算机	配置：主机电源P350W；主板：七彩虹品牌；CPU：3.06 或2.0;内存容量：512M;硬盘容量：80G 显卡：512M
显示器	19寸液晶显示器
汽车驾驶模拟器驾驶座舱	汽车驾驶模拟器驾驶舱座是由转向器、油门、离合器、脚刹车、手刹车等操纵机件及座椅等组成。组件是知名品牌真实汽车配件。
转向、油门、离合、刹车	传感器信号为模拟量和数字量，输出变化时声音、视像同步变化，滞后小于50毫秒。有力度变化，力度适合10~50岁使用。
	转向器转向范围不小于0~720度（数字量分级不小于180脉冲/圈），反应灵敏，能够自动回正
	离合器结合、分离、半联动状态感觉明显，分级输出，或无级输出。离合器抬起过快，发动机熄火。油门、刹车信号分级输出，或无级输出。

变速器	变速器为桑塔纳六档变速
专业汽车座椅	专业汽车座椅、美观、耐用。前后可调。
汽车驾驶模拟器功能技术指标	有主被动双重功能
	汽车驾驶模拟器视景图像技术指标: 1.视景全部由计算机实时生成三维图像。32位真彩色，24帧/秒。自由度数学模型，实现汽车转向、制动和加速的逼真模拟前视景：道路、各驾驶车辆、行人、建筑物、交通标志等。后视景：左右反光镜、后视镜模拟仪表：车速、里程、发动机转速）。可实现正视图像与俯视图像驾驶之间切换，具有复现功能 “向导地图”、“错误提示”、“成绩”
	场景科目：“一般道路”、“高速公路”、“城市道路”、山区道路、立交桥、隧道、环岛、泥洼路。曲线穿桩、倒车移位、“8”字型路、直角弯路、蛇行路、位停车、顺行停车、斜位停车、双边桥、横断路、骑越障碍等。
功能技术指标	天气选择：不少于4种：白天、雪天、雾天、雨天、夜间。
	驾驶现场复现功能：可通过现场复现功能键来观察分析自己的驾驶情况、特别是驾驶过程中发生重大错误，可利用再现的效果来判断和分析错误原因。
	其他车辆选择：各道路分4种数目选，最多为60辆
	车型选择：可有4种车型选择：“小轿车”、“吉普车”、“大货车”、“大客车”
	视景、提示画面、提示音等醒目、生动、趣味性强，适合青少年特点。
	驾驶过程中轻微错误、提示、纠错；
	汽车驾驶模拟器音响效果可用耳机和扬声器播放。
规格	汽车驾驶模拟器功率消耗：<250W 频率响应：100HZ-12。5DHZ信噪比：≧50dB抖晃率：≦02%单人座外形规格：840×1530×1450mm 重量：185kg
其他	产品符合新的国家机动车驾驶员训练大纲要求。我公司生产的汽车驾驶模拟器系列产品完全附国家标准，可单台驾驶座独立使用与联网使用。汽车驾驶模拟器软件拥有自主知识产权。
