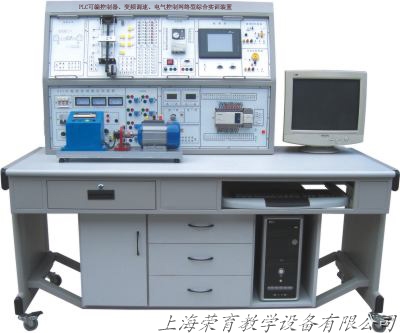

RYSX-01A 网络型PLC可编程控制器综合实训装置

RYSX-01A 网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)

一、网络型PLC可编程控制器综合实训装置概述

    网络型PLC可编程控制器综合实训装置适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训考核。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

RYSX-01A 网络型PLC可编程控制器综合实训装置(PLC+变频+电气控制+触摸屏)二、网络型PLC可编程控制器综合实训装置特点

1.采用积木组合式结构,含开关量、模拟量、变频调速、触摸彩屏、总线通信模块等,配套组态监控软件、仿真实训软件,实现仿真化、信息化、网络实训教学,体现实训教学的网络性和系统性。

2.项目实训模块:利用目前典型的可编程控制器及总线技术完成对工业生产中模拟对象,实物模型中的逻辑、模拟、过程、运动等的控制实训,完成学生认知、设计、安装、调试、检修等多种技能实训。

3.基于现场总线的组态监控实训教学:通过现场总线网络,将实训装置(从站)PLC和主站PLC进行1:N通信。从站的PLC运行控制对象的程序,利用工控网络集中监控的功能,主站PLC可以对任意台从站PLC进行实时监控,符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制,并进行组态实时监控(1:1通信)。

4.仿真实训教学:通过FLASH虚拟环境实时显示PLC运行状态,也可以实现PLC接线、错误检查、编程训练、程序编写测试等功能。

三、网络型PLC可编程控制器综合实训装置技术性能

1.输入电源:三相四线(或三相五线)~380V±10%  50Hz

2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<400m

3.装置容量:<0.5KVA

4.重    量:<110Kg

5.外形尺寸:1600mm×750mm×1600mm

6.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

四、实训装置的基本配置及功能

    实训装置由控制屏、实训桌、主机实训组件、实训模块(含丰富的工业现场设备模拟实训对象)、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构等组成。

(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

1.交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。

2.定时器兼报警记录仪

    定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。

3.直流电源、直流电压/电流表、逻辑输出及指示等

    直流电压:0~10V可调输出;直流电流:4~20mA可调输出;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

4.主机实训组件

    配置三菱FX1N-40MR PLC主机,内置数字量I/O(24路数字量输入16路数字量输出),FX1N-485BD通信模块,FX0N-3A模拟量模块(2路输入/1路输出),配套SC-09通信编程电缆(也可选用其他品牌主机,价格另仪)。

(二)实训挂箱

序号

编号

控制对象实训模块

1

SX1

抢答器/音乐喷泉

2

SX2

装配流水线/十字路口交通灯

3

SX3

水塔水位/天塔之光

4

SX4

自动送料装车/四节传送带

5

SX5

多种液体混合装置

6

SX6

自动售货机

7

SX7

自控轧钢机/邮件分拣机

8

SX8

机械手控制/自控成型机

9

SX9

加工中心

10

SX10

四层电梯

11

SX11

步进电机/直线运动:(实物)步进电机系统由驱动电路、步进电机、刻度盘、指针等组成;直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。

12

SX12

自动洗衣机/电镀生产线

13

SX13

直流电机控制/温度控制(模拟量控制)

14

WK1

典型电动机控制实操单元:施耐德交流接触器3只;时间继电器1只,3个按钮,3只交流指示灯,2只热继电器,元器件配置专用底座。

15

WK2

网孔板

16

BP1

变频器实训组件:配置三菱FR-S520变频器,带有RS485通信接口及BOP操作面板

17

CM1

触摸屏实训组件:5.7英寸号Eview500,256色

(三)电机导轨、光码盘测速系统及数显转速表

    包含光码盘测速系统(配有进口光电编码器)、数显转速表及固定电机的不锈钢导轨等。不锈钢导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与编码盘之间连接的同心度不超过±5丝,电机运行噪声小,实训参数典型,能较好满足实训要求。在导轨面板上设有五位数显转速表,显示当前转速;具有电压反馈信号;同时设有光电编码信号输出,包括A、B两个通道;能够完成各种速度开/闭环及定位实训。

(四)三相鼠笼异步电机:交流380V/△

五、网络型PLC可编程控制器综合实训装置实训项目

(一)PLC基本技能实训

1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)

2.典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)

3.PLC仿真实训

(二)PLC模拟控制应用实训

4.数码显示控制

5.抢答器控制(优先级、数值运算,具有声效功能)

6.天塔之光控制(闪烁、发射、流水型)

7.音乐喷泉控制(具有声效功能)

8.十字路口交通灯控制

9.水塔水位控制

10.自动送料装车系统控制

11.四节传送带控制

12.装配流水线控制

13.多种液体混合装置控制

14.自控成型机控制

15全自动洗衣机控制(具有声效功能)

16.电镀生产线控制

17.自控轧钢机控制

18.邮件分拣机控制

19.自动售货机控制

20.机械手控制

21.三层电梯控制

22.四层电梯控制(实物)

23.加工中心控制(实物)

(三)PLC实物控制实训

24.直线运动位置识别、运动轨迹控制、定位控制

25.步进电机运动控制

26.直流电机控制

27.温度PID控制(具有声效功能)

(四)PLC高级技能实训(设计安装、调试及检修)

28.C620车床的电气控制线路

29.卧式车床电气控制线路

30.机床两地控制线路

31.M7130平面磨床的电气控制线路

32.Z3040摇臂钻床的电气控制线路

33.液压滑台式自动攻螺纹机的电气控制线路

34.运行小车的电气控制线路

(五)PLC、变频器、触摸屏综合应用技能实训

35.变频器功能参数设置与操作

36.变频器报警与保护功能

37.外部端子点动控制

38.变频器控制电机正反转

39.多段速度选择变频调速

40.变频器无级调速

41.基于外部模拟量(电压/电流)控制方式变频调速

42.瞬时停电启动控制

43.PID变频调速控制

44.PLC控制变频器外部端子的电机正反转

45.PLC控制变频器外部端子的电机运行时间控制

46.基于PLC数字量控制方式的多段速

47.基于PLC模拟量控制变频开环调速

48.基于PLC通信方式的变频器开环调速

49.基于PLC通信方式的速度闭环控制

50.基于PLC模拟量方式的变频器闭环调速

51.变频器恒压供水系统的模拟

52.基于触摸屏控制方式的基本指令编程练习

53.基于触摸屏控制方式的LED控制

54.基于触摸屏控制方式的温度PID控制

55.PLC、触摸屏与变频器通信控制

56.基于MCGS的现场总线网络通信技术
