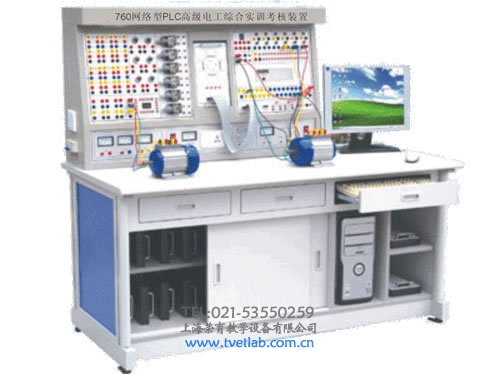

RY-760网络型PLC高级电工综合实训考核装置

RY-760网络型PLC高级电工综合实训考核装置

产品介绍：
为适应各类院校实验室建设的需要,我们推出了“网络型PLC与变频调速高级电工综合实训装置”。它集可编程逻辑控制器、编程软件、PLC局域网、MCGS工控组态软件、变频器、自动化过程控制、电力拖动等于一体。在本装置上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,装置配备的主机采用FX2N-48MR的可编程序控制器。
产品结构特点
1、实验桌：一桌为两座，主体结构为塑钢木结构，主体材料采用三聚氰胺双面贴面板，桌面板采用25mm密度板外贴压进口防火板(制作成鸭嘴边)。其截面采用PVC封边带高温热熔胶封边。操作台设两个抽屉，便于存放导线、实操指导书等，操作台下方设单元板储藏柜，方便存放实验单元板。
2、实验屏：喷塑钢结构，固定在操作台上，电源控制面板设计实验屏下方；上方中部设计为窗式导轨，实验单元模块可分别在导轨上自由装卸，上方右侧设计为编程器模板，方便接插。该实验屏外形美观、坚固结实、防锈耐脏、操作简便。
3、电源控制面板：电源控制台面板上装有带漏电保护器的断路器，以便在紧急情况下，断路器跳闸，故障排除后，将漏电按钮复位，可重新使用。
4、单元板：选用ABS塑料，一次注塑成型，背部盒内可装线路板及元器件。
5、实验导线：所有接插件、连接线均采用安全型迭接插件，为学生实验提供了极高的安全性。
6、实验台采用三相五线制供电，为实验提供安全可靠的电源。
性能特点
1、本实验装置不仅能做PLC的常规实验，而且还可以做PLC的通讯实验。
2、打开MCGS工控组态软件的编程环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。供助MCGS工控组态软件，监控实验台的实验情况。
3、实验室局域网实验教学通过485接口可将实验室内的所有PLC连接起来，构成PLC实验室局域网，可进行PLC网络教学实验。
4、实验系统由以下几部分构成：
1)、PLC可编程控制器实验台
2)、PLC可编程控制器演示装置
3)、PLC可编程控制器操作桌　　
4)、编程应用软件　　
5)、PLC及转接通讯电缆或手动控制器
6)、组态软件及组态实验程序
7)、PLC局域网
　
可编程实验项目
1、执行单元交流接触器、热继电器、能耗控制器、行程开关、输出动作显示、三相异步电机，组成常用、常规的（如六种机床电路）和特殊程序要求的各种电路（如机械手控制或过程控制）。
2、实训单元
1）、与、或、非逻辑功能实训
2）、定时器、计数器功能实训
3）、全自动洗衣机演示及实训
4）、电镀生产线控制演示及实训
5）、步进电机演示及实训
6）、交通灯自控与手控演示及实训
7）、电机控制演示及实训
8）、铁塔之光演示实训
9）、自动送料装车系统实训
10）、自控轧钢机实训
11）、水塔水位自动控制实训
12）、自控成型机实训
13）、多种液体自动控制实训
14）、邮件分拣机实训
15）、四层电梯控制演示实训
16）、用已编辑好的组态棒图，对以上任何实验进行动态跟踪教学实验
17）、针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验
18）、教师端电脑（主站）跟32台PLC主机（从站）进行直接通信实验
主要技术指标
1、输入电源：AC380V±10%（三相五线）50HZ；
2、额定电流：<10A
3、环境温度：-10℃-40℃
4、相对湿度：<95％（25℃）
5、三菱主机: FX2N-48MR
6、外型尺寸：1600×700×1450（mm）
产品说明：
性能特点
1、本实验装置不仅能做PLC的常规实验，而且还可以做PLC的通讯实验。
2、打开MCGS工控组态软件的编程环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。供助MCGS工控组态软件，监控实验台的实验情况。
3、实验室局域网实验教学通过485接口可将实验室内的所有PLC连接起来，构成PLC实验室局域网，可进行PLC网络教学实验。
4、实验系统由以下几部分构成：
1)、PLC可编程控制器实验台
2)、PLC可编程控制器演示装置
3)、PLC可编程控制器操作桌　　
4)、编程应用软件　　
5)、PLC及转接通讯电缆或手动控制器
6)、组态软件及组态实验程序
7)、PLC局域网
