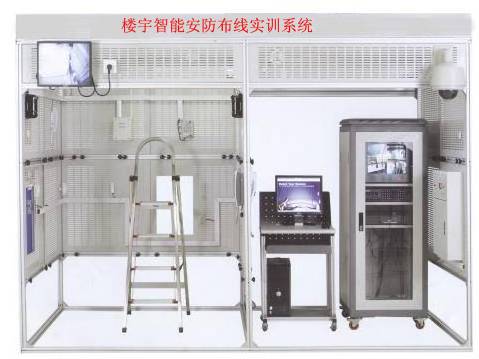

TYR-LY05楼宇智能安防布线实训系统

TYR-LY05楼宇智能安防布线实训系统

一、 产品概述

   楼宇智能安防布线实训系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，系统根据智能楼宇工程中安防布线系统的特点，针对对讲门禁、室内安防、周边防范、视频监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。

系统以建筑模型为结构基础，包括智能大楼（小区）和管理中心两部分。系统可进行对讲门禁、室内安防、周边防范、视频监控、巡更等项目的训练，可检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

二、 系统结构与组成

▲楼宇智能安防布线实训系统采用模型模块化设计，由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。

建筑模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑模型分为智能大楼（小区）和管理中心两部分，安保区域设有单元门和单户窗，实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练，实现单元和单户可视对讲功能。

管理中心实现智能大楼（小区）的集中监控和管理，安装有管理中心机、视频监控台、监控计算机等典型管理设备。

在智能大楼（小区）内安装典型探测器（烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等）、巡更点、红外对射，安保区域的房间窗户装有幕帘探测器，实现室内安防与周边防范功能。

在管理中心区域和智能大楼（小区）内，安装典型监控器材（半球摄像机、红外摄像机、枪机、快速球云台摄像机等），实现关键区域视频监控，设有一台17寸液晶监视器，一台14寸CRT监视器。

功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行，通过接线和配置，也可进行联动实训。

三、 主要技术性能

1．  输入电源：单相三线 220V±10% 50Hz

2．  工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m

3．  装置容量：≤1.0kVA

4．  外型尺寸：3120mm×1580mm×2310mm

5．  安全保护：具有漏电压、漏电流保护，安全符合国家标准

四、 ▲通过项目任务实施，可考察的职业能力

1.建筑智能安防布线的实施能力

2.对讲门禁系统安装、接线与调试能力

3.室内安防与周边防范系统安装、接线与调试能力

4.视频监控系统安装、接线与调试能力

5.巡更系统安装与调试能力

6.系统运行维护能力
