TRY-09A多功能家用电子产品电气控制综合实训装置

TRY-09A多功能家用电子产品电气控制综合实训装置

一、能完成的实训项目

可开设电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。

二、多功能家用电子产品电气控制综合实训装置技术性能

1、输入电源：单相三线制  AC220V±10%  50Hz

2、工作环境：温度－10℃～＋40℃

3、整机容量：＜1000VA

4、安全保护：动作电流≤30mA、动作时间≤0.1S

三、多功能家用电子产品电气控制综合实训装置系统组成

实验装置是由实训台和实训挂件两部分组成

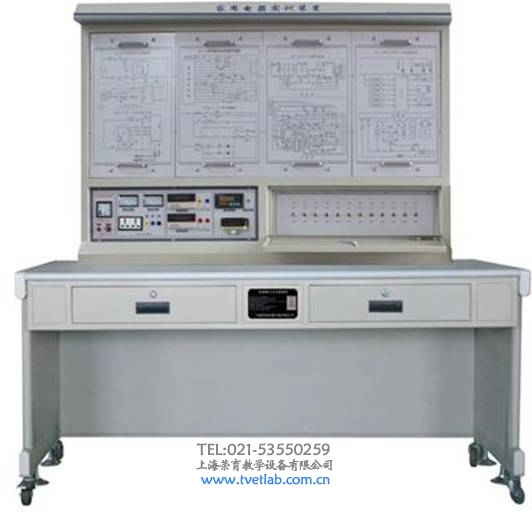

（一）实训台（铁质双层亚光密纹喷塑结构，高密度耐磨桌面版）

1、实训电源：

 交流电源：220V  50Hz（带有过流保护）

 直流电源：可调、固定输出

  （二）实训挂件（铁质双层亚光密纹喷塑结构，铝塑面板）实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。

四、实训挂件

实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动冼碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。

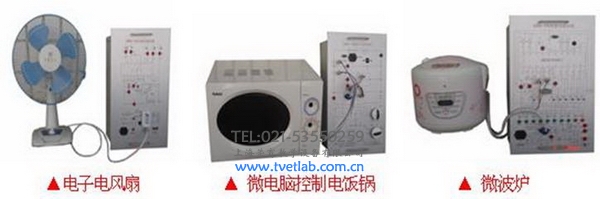

1、电子电风扇

采用电子控制电风扇为实训模型，

手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。

2、微电脑控制电饭锅

采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元，配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。

3、微波炉

采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程的实训考核。

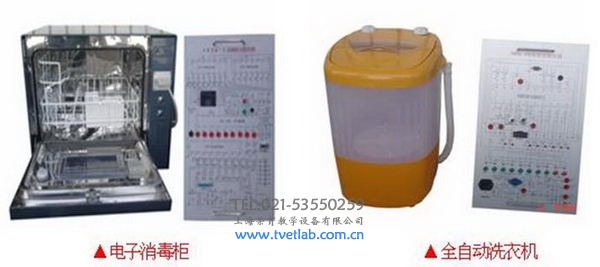

4、电子消毒柜

采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核。

5、全自动洗碗机

采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核。

6、全自动洗衣机

采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检修技术》课程的实训考核。

五、实训项目

1、电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除

2、微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除

3、微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除

4、电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除

5、全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除

6、全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除

7、各种家电维修测量仪器的使用练习
