TRY-KT12B多联机中央空调实训考核设备

TRY-KT12B多联机中央空调实训考核设备

一、多联机中央空调实训考核设备产品概述

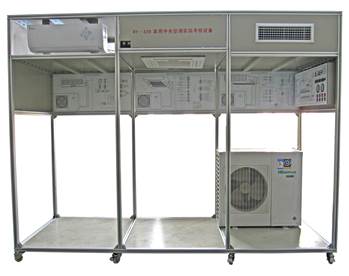

该设备由铝合金支架、直流变频一拖三机组、智能温度控制系统、工作流程图板、测量仪表等组成。充分地展示了家用空调的结构形式、控制原理、系统不同工况是的参数变化及空调制冷系统流程。家用中央空调实训考核装置”是根据教育部“振兴21世纪职业教育课程改革材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。

二、多联机中央空调实训考核设备技术参数

1、输入电源：单相三线～220V±10% 50Hz

2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜3.8kVA

4、外形尺寸：3400mm×1100mm×2100mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。

三、多联机中央空调实训考核设备产品配置

序号	名称	单位	数量	备注
1	模拟房间（挂壁式）	套	1	长×宽×高为100cm×100cm×215cm；挂壁式室内机参数：制冷量：3.6kW、制热量：4.0（4.6）kW；循环风量：500m3/h；风电电机输入功率：0.048kW；辅助电加热输入功率：0.6kW；连接方式喇叭口连接；
2	模拟房间（天井式）	套	1	长×宽×高为100cm×100cm×215cm；天井式室内机参数：制冷量：3.6kW、制热量：4.0（4.7）kW；循环风量：680m3/h、风电电机；输入功率：0.065kW；辅助电加热输入功率：0.7kW；
3	模拟房间（风机盘管式）	套	1	长×宽×高为100cm×100cm×215cm；风机盘管式室内机参数：制冷量：3.6kW；制热量：4.0（4.8）kW；循环风量：570m3/h；风电电机输入功率：0.055kW；辅助电加热输入功率：0.8kW；连接方式：喇叭口连接；
4	一拖三机组（直流变频）	套	1	额定制冷量：9.0kW；制冷综合性能系统3.8W/W；能效等级：N1；压缩机：直流变频双转子；制冷剂：R410a；充注量：5.0kg；连接方式：喇叭口连接；
5	工作流程图表	套	1
6	工作流程图板	套	1
7	测量仪表	套	1	含指针式真空压力表、智能温度控是仪、交充电压表和交流电流表等
8	配套工具	套	1	扳手2把：0-300mm；十字螺丝刀一把；内六角扳手一把；
9	使用说明书	套	1
10	工程材料	套	1
