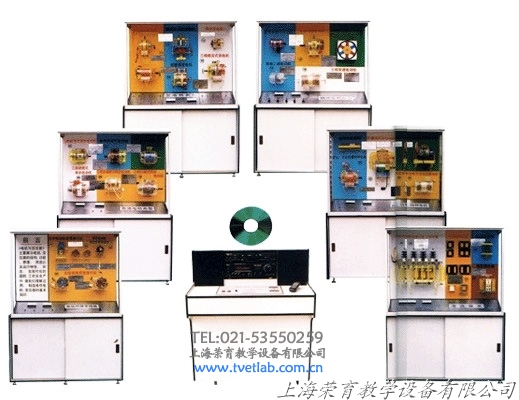

《电机与变压器》陈列柜

    《电机与变压器》实验室成套设备根据大中专院校、职业学校教材，按《电机学》《电力与拖动》《电机控制》《电机修理》特设计一套电化教育设备《电机与变压器》电脑控制实验台。公司聘任各教育界教授担任技术指导，达到技术标准，以满足各院校技能培训需要。

柜号	名 称	陈列柜内容	规 格
1柜	电机基本特性	1、异步电机原理演示器；2、异步电动机绕线分布和接线	上 柜 下 柜
		3、电动机的绕线方法； 4、变极调速原理演示仪（两年）
2柜	普通电机类型	5、三相鼠笼式异步电动机 6、三相绕线式异步电动机
		7、单向电容式异步电动机 8、直流式电动机
		9、三相永磁转子同步电动机
		10、三相凸极式异步电动机
3柜	发电机类型	11、永磁发电机（两件） 12、悬挂式水轮子发电机
		13、同步发电机 14、硅整流发电机
		15、三相感应发电机
4柜	调速电机类型	16、交流串励式电动机 17、单向三速电动机
		18、直流伺服电动机 19、三相两速电动机
		20、三相反应式步进电动机
5柜	典型、特种电机	21、直线电机原理 22、矿山冶金特种起动电动机	拆 装 式
		23、防爆、通风异步电动机 24、YTD电梯电动机
		25、杯形转子交流伺服电动机
6柜	变压器类	26、三相油浸式电力变压器；27、控制变压器；
		28、升压变压器；29、调压变压器（自耦式）

本套陈列柜设备电机模型如下：

1 、异步电动机演示原理：

此模型外壳为透明有机玻璃制作，在装有旋转蹄形磁铁两极间，中间装有一只能够自由旋转的小鼠笼转子，磁铁和转子之间没有任何机械联接，磁铁旋转时，鼠笼就会跟着一起旋转。

2 、异步电动机绕组分布和接线：

本电机外壳采用透明有机玻璃制作，定子三相绕组，在空间互差 120 0 ，通入三相交流电，它就能产生两极旋转磁场，从而实现电能向机械能的转换，其定子绕组的联接方法有两种：星形和三角形，两种接法可随意切换使用。

3 、三相异步电动机的绕组分类：

定子绕组是由许多线圈按一定规律安放在定子槽中，以特定的形式联接起来的，定子用透明有机玻璃制作而成，它的构成原则有：

1 、三相绕组必须对称分布； 2 、每相绕组在定子内圆空间位置均匀分布，空间上互差 120 0 电度角； 3 、每相绕组分布规律相同

4 、三相异步电动机定子绕组

三相鼠笼异步电动机定子绕组的展开（ 36 槽 4 极）双层叠绕组 60 0 相带整数槽绕组。

5 、变极调速原理演示仪

这里采用换相法，在部分线圈反接的同时，适当改变某些线圈的相号，使各极都有及高的分布系数，但其出线较多，使用和控制不大方便。

6 、三相鼠笼式异步电动机

本模型外壳为透明有机玻璃制作。它主要由定子、转子、轴承、端盖、机座及风叶，接线板组成。定子是电动机静止不动的部分，它作用是输入功率带动转子转动，转子是电动机的旋转部分，它由转轴，转子铁芯和转子绕组组成，它作用是输出机械转矩，把电能转换成机械能，现在生产效率高。成本低，目前应用非常广泛。

7 、三相绕线式转子电动机

本模型外壳为透明有机玻璃制作，其定子结构与鼠笼电动机一样，转子绕组同定子绕组一样接成三相对称绕组，接成星形，经集电环，电刷装置与外部电路相联，以改善起动性能和对电机调速。

8 、单相电容式电动机

本模型外壳为透明有机玻璃制作，单相异步电动机的定子绕组，有一个称为运行绕组或主绕组的另一个是起动绕组或副绕组。两者在空间互为 90 0 ，在起动绕组中串接一个适当的电容工作时，起动绕组电流正好超前行绕组电流 90 0 ，这样就建立起了旋转磁场。单相电容式电动机，起动性能好，过载能力大，功效高，适用于家用电器、泵、小型机械等。

9 、直流电动机

模型外壳为透明有机玻璃制成，把直流电能转换成机械能，并输出机械转矩的电动机称为直流电动机，它用动力设备的最大特点是转矩大，能够均匀平滑地调节转速。因此，在需要调节转速的生产机械，常用直流电动机来拖动。

10 、三相永磁转子同步电动机

模型外壳为透明有机玻璃制成，它的定子结构跟凸极同步电动机一样，只是转子是用永磁铁制成，不需要直流励磁，壳体为卧式结构，开启型自冷却通风，一端轴延伸，适用于传动通风机，水泵，及其它通风设备。

11 、三相凸极式同步电动机

模型外壳为透明有机玻璃制成，它主要有定子、转子两大部分组成，其定子和异步电动机定子结构相似，由机座铁心绕组组成接入对称三相电流，会产生旋转磁场 . 转子有明显突出的磁极，称为凸极同步电动机。因气隙不均匀，转子铁芯又扁较粗，转子绕组通入直流电产生直流励磁。如果在外部短接转子绕组，电机便会加速。

12 、直流发电机

定子由一对永久磁铁形成固定磁场，当原动力拖动转子旋转时，转子绕组作切割磁力线运动，在集电环上就形成正负电动势。通过电刷引出，若接上负载，就有电流通过，这样发电机就将机械变成了电能。

13 、悬挂式水轮发电机

水轮发电机可分为两种：悬式、伞式。它主要由转子绕组、定子绕组、推力轴承、滑动轴承、滚动轴承、机架及配套设备组成，适应山区中小型发电站。

14 、同步发电机

当原动力拖动转子旋转时，就得到一个机械的旋转磁场，该磁场和定子绕组有相对运动，在定子绕组上就感应出交变的电动势。

15 、硅整流发电机

由原动力拖动转子旋转，转子绕组通以直流电励磁就得到一个机械的旋转磁场，定子绕组中就感应出三相对称的交变电动势，经硅整流后直接供给负载，这种直流发电机不利用电刷，减小电刷故障，提高了工作可靠性。

16 、三相感应式发电机

在定子上均匀分布有三相对称绕组，转子绕组以低压直流电励磁，当转子高速旋转时，定子绕组相对转子作切割磁力线运动，通过电磁转换，在定子绕组中就感应出三相对称的交变电动势。如果发电机拉有负载，就有三相电流通过，产生三相电力。

17 、交流串励整流子式电动机

一般为两极，定子有两个励磁绕组，励磁绕组绕制成型后，套在铁芯上的，铁芯用硅钢片制成这种电机转速较高，轻载时可达到 2000r/min ，它的缺点是结构复杂、运行可靠差，运行时有火花。

18 、单相三速电动机

变速是改变定子铁芯中绕组元件的连接方法既改变运行绕组的电抗，其实是改变转差率调速中的调压调速，通常用于电风扇、鼓风机，泵等减速时转矩也相应减小的持续负载。

19 、直流伺服电动机

使用直流电源的伺服电动机，实质上就是他励直流电动机，定子由硅钢片冲制迭压而成，磁极和磁轮相连，的优点是调速范围宽广而平滑，利用电枢控制，可有直线性的调速特性，超支转矩大，反应灵敏，缺点是有换向器和电刷的滑动接触，常因接触不良，而影响运行的稳定性。

20 、三相双速电动机

把三相异步电动机定子绕组采用不同接法，可以得到旋转磁场的不同磁极对数，用一套绕组而得到两种转速，就叫单绕组双速电机。这里采用的是非倍极比 3 ： 2 调速，变极电动机的转子一般为笼形。

21 、三相反应式步进电机

定子每对极绕有一对绕组成一相，转子是用硅钢片或其它软磁性材料制成，在定子磁极和转子上开有齿分度相同的小齿，采用适当的齿数配合，使当 U 相磁极小齿与转子小齿一一正对时， W 相互错过 1/3 齿距， V 相互错 2/3 齿距。

22 、直线电机工作的原理

电机由多相平衡电流系统供电时，绕组会在气隙内建立一个原边滑动磁场，滑动磁场切割转子的一段导体，产生电势和电流，载流导体与气隙中的滑动磁场作用，会产生电磁力，在电磁力的作用下这段转子作直线运动。

23 、矿山冶金超重特种电机

此电机机座为卧式，整体圆形，另设风机封闭自扇冷式，适用于冶金辅助传动装置和超重机设备动力装置。

24 、防爆、通风异步电动机

防爆电机，在正常运行起动时不产生火花，电弧采用合理，适当的通风措施，降低各部分温升限度，增强绝缘，提高导体连接可靠性，提高对固体异物与水的防护等级，适用于石油煤矿，化工有爆炸危险的场所。

25 、 YTD 电梯异步电动机

适用短时工作制，开启式，笼形转子笼条采用高电阻合金，起动转矩较高，电机为开启自冷式机座，可水平对分，采用独立双轴承，滚动轴承具有独立底板，电机轴上装有绳轮供提升轿用，旁边装有闸瓦制动器，安全性能良好。

26 、杯形转子交流伺服电动机

交流伺服电动机的结构与一般单相电容异步电动机相似，定子绕组制成两相，两相绕组在空间相差 90 0 电度角，一个叫励磁绕组 L ，另一个叫控制绕组 Lk ，其转子结构鼠笼型和非磁性杯型，铁磁性空心杯型三种。转子伺服电动机转动惯量小，应用于低速平稳运行的某种系统中。

27 、三相油浸式电力变压器

主要由铁芯，原、副绕组成，为了改善散热条件，绕组和铁芯浸入盛满变压器油的封闭油箱中，各绕组对外线路的联接由绝缘套管引出。

28 、控制变压器

由铁芯和一组原绕组、一组副绕组组成，原绕组额定工作电压为 380V 和 220V 两种，副绕组有多组低于 36V 的安全电压输出，用来作机床工作的照明，指示和控制。

29 、升压变压器

是电力变压器的一种，为了减少电力远距离输送的线路耗损，采用升压的方法，此种变压器通常用来输变电站。

30 、调压变压器

自耦变压器的一种，绕组的中间抽头一般用碳刷做成，可滑动接触，实行调压。
