RYCLG-17A型机械原理示教陈列柜
RYCLG-17A型机械原理示教陈列柜
机械原理陈列柜主要介绍机械机器中的各种常用机构，如机械的连杆机构、凸轮机构、齿轮机构、螺旋机构和间歇运动机构（如棘轮机构、槽轮机构等）以及组合机构等。它的研究内容是机构结构的组成原理和运动确定性，以及机械机构的运动分析和综合。

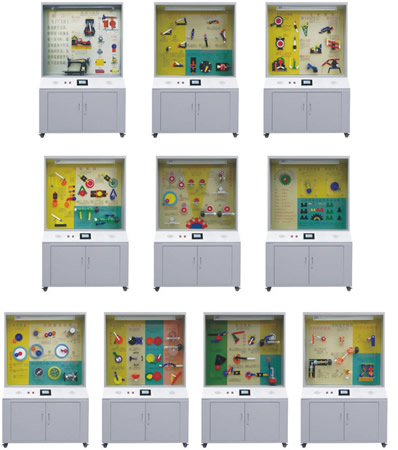

机械原理示教陈列柜根据高职高专机械专业教材、全国技工学校机械类通用教材内容设计的电化教学设备。机械原理示教陈列柜共分十个柜，具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示，可由遥控控制顺序自动运行讲解，又能根据教学实验需要用遥控任意选择讲解、或单独演示讲解。
机械原理示教陈列柜柜体采用SPCC冷扎板焊成，坚固美观，表面采用中温磷化防锈漆、平光漆，静电喷涂。模型材料采用进口有机板制造，板面附有必要的图表和文字说明，演示形象逼真，运行可靠。是一套现代化机械课程教学设备。
陈列柜尺寸：1200×530×1850mm,
《机械原理》示教陈列柜，各柜内容如下：
| 序号与名称 |
陈列柜内容 |
| 第一柜 机器与机构 |
前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副 |
| 第二柜 平面连杆机构的基本形式 |
铰链四杆机构：曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件 单移动副机构：曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构 双移动副机构：曲柄移动导杆机构、双滑块机构、双转块机构 |
| 第三柜 平面连杆机构 |
机构运动简图：泵2件、泵的简图2件、颚式破碎机与简图 连杆机构：飞剪、压包机、翻转机构、摄影升降机、天平、起重机 |
| 第四柜 凸轮机构的形成 |
盘形凸轮3件：滚子、尖端、平底、移动凸轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构 |
| 第五柜 齿轮传动的各种类型 |
平行轴传动：外啮合直齿圆柱齿轮机构、内啮合齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆 柱齿轮传动。 相交轴传动: 直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮传动 交错轴传动: 螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构 |
| 第六柜 齿轮的基本性质 |
渐开线齿轮各部分名称、渐开线的形成、摆线的形成、齿数、模数、压力角、齿高系数 |
| 第七柜 轮系的基本性质 |
周转轮系、(差动轮系、行星轮系、定轴轮系)合并一件、获得大传动比，实现特定的运动、运动的合成、旋轮线、用于传动、运动的分解、谐波运动减速器，摆线针轮行星减速器、汽车差速器、两种动作。 |
| 第八柜 间歇运动机构 |
齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构，内槽轮机构、球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全齿轮机构（2件）、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构 |
| 第九柜 组合机构 |
串联组合：行程扩大机构、换向传动机构并联组合：齿传连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构、误差校正机构、电动马游艺机装置 |
| 第十柜 空间连杆机构 |
空间四杆结构：RSSR空间四杆机构、RCCR联轴节单万向节、双万向节、4R揉面机构、RRSRR角度传动的空间五杆机构、空间六杆机构的萨勒特机构 |
