TRY-JKB创意组合式轴系结构设计实验箱

TRY-JKB创意组合式轴系结构设计实验箱

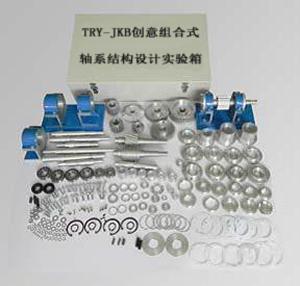

一、创意组合式轴系结构设计实验箱描述:

TRY-JKB创意组合式轴系结构设计实验箱基本零件中共有68种125件，另配有标准件7类166件，该套轴系是目前国内同类产品中较为齐全、数量最多、覆盖教材内容较广的产品，其设计先进，加工精细，提供装配方案最多（三十一种）有利于开阔丰富学生的视野，对开展轴系结构设计和轴系结构分析，培养学生的机械设计能力具有明显的效果。

创意组合式轴系结构设计实验箱能方便的组合三十一种以上的轴系结构方案，具有内容系统方案多样的特点，同时还可利用两块底板处于不同的位置（同一平面或垂直平面），实现创意组合及相互传动，突破原有产品单一的平面组合内容，扩大了使用范围，丰富子教学内容，更能启发学生的创新思维，加深对轴系内容学习的兴趣，为今后的机构创新设计打下一定的基础。

本公司提供三十一套组合装配图，学生可在实习老师的指导下，按图选用零件及标准件进行组装分析，也可另行设计新的方案组装。

该套轴系零件全部采用铝合金为原材料，加工精密，配有专用的实验箱存放，在实验时可根据选择方案，按装配图及零件明细表，将零件及标准紧固件选配齐全，分先后步骤在底板上一步步进行组装，达到完全符合装配图为止，再转动轴类旋转零件，是否转动灵活、装配正确，并可进行结构分析、讨论。

二、创意组合式轴系结构设计实验箱主要特点：

1、创意组合式轴系结构设计实验箱具有轴系结构设计和轴系结构分析两大实验功能，培养学生的机构设计能力具有良好的使用效果；

2、零件轴的结构形式多样，使学生的灵活性和多样样有更深入的了解

3、轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整。

4、基本零件中共有68种125件，另配有标准件7类166件，

5、能方便地组合出数三十一种轴系结构方案，具有内容系统，方案多样的优点。

6、配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。

7、实验箱可供5-7人使用。

三、创意组合式轴系结构设计实验箱主要技术参数：

1、实验零件大部分采用铝合金制作

2、外形尺寸(mm)：580x360x160

2：重量：约20KG

四、创意组合式轴系结构设计实验箱实验内容：

1、单级齿轮减速器输入轴设计

2、二级齿轮减速器输入轴设计

3、二级齿轮减速器中间轴设计

4、蜗轮蜗杆输入轴设计

5、锥齿轮减速器输入轴设计

6、齿轮传动的轴系设计

五、注意事项：

1、该套零件全部采用铝合金制作，在选用时不得任意敲打、锤挫，以免伤害零件表面，影响今后使用。

2、爱惜零件，不得丢失，每箱零件只能单独装箱存放，不得与其它箱内零件混杂在一起，不利于下次实验使用。

3、每套实验箱配备有说明书和装配图，图纸需爱惜使用，不得弄脏、损坏和丢失，实验完成后将说明书存放在箱中。

>>>更多的“TRY-JKB创意组合式轴系结构设计实验箱”产品信息
