TRYPS-02型 生产流水线综合控制系统实验教学装置

TRYPS-02型 生产流水线综合控制系统实验教学装置(产品）

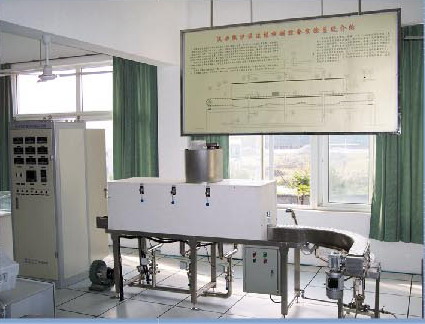

      TRYPS-02型 生产流水线综合控制系统实验教学装置(产品）是具有广泛工业应用背景的典型工业流程生产装置，该实验装置是大型综合性过程控制实验装置，拥有数个国家。可以模拟工业履带式加热炉（退火炉）生产流水线系统的预热、升温、恒温、冷却四个工作过程，采用先进的智能控制系统，具有良好的人机界面。为检测技术、计算机控制系统、自动控制原理、自动控制工程等相关课程提供实验教学及科研平台。

一、TRYPS-02型 生产流水线综合控制系统实验教学装置(产品）   系统特点：
1.采用多种检测手段获得物料的机械位置、物料移动速度，进风温度、炉膛温度、进风量等信息并辅以先进控制手段，模拟并控制退火炉的预热、加温、恒温、冷却四个工作过程。

2.采用先进的智能分布式控制系统，可设置多台实验工作站为学生提供实验平台，可多人同时进行各种自动化检测与控制的相关实验
实验装置特色
1.构思巧妙，与生产实际紧密联系，有利于培养学生的实际动手能力和分析解决实际问题的能力。
2.实验内容丰富，可以覆盖所有过程控制课程大纲要求。
3.装置设计遵循先进性、灵活性、开放性等原则，无论软硬件均可根据实验内容的不同而自由配置，开设综合型、设计型实验，更新实验内容。
4.装置采用先进的传动与输送技术，外观美观大气，富有时代气息。
5.设计安全可靠。
6.操作简单，维护方便。
二、TRYPS-02型 生产流水线综合控制系统实验教学装置(产品）  技术指标
1. 工作电源：三相五线、380VAC，50Hz
2. 整机容量：≤2KVA
3. 外形尺寸：2800×700×1000mm
4. 涵盖液位、流量、温度、流水线调速控制等多种过程控制参数
5. 温度检测系统12套，0～300℃，精度0.5%
6. 液体流量检测系统1套，0～3m3/t，精度0.5%
7. 气体流量检测系统3套，0～10m/s，精度1%
8. 流水线速度变频控制系统1套，2～10m/min
9. 控制阀4套
10.智能PID控制功能，无超调，能快速响应外部扰动，操作简易。前面板防水结构允许使用于耐受直接淋水场合（选件）
11.加热器具备断路报警，斜坡/保温等功能
12.变频控制器2套
13.电机变频控制系统2套
14.位置检测（≥5mm）
15.能源计量
16. 模拟工业生产流水线复杂对象系统一套，模拟工厂的生产环境（包括生产工艺设备等）
17.电气柜（带过流安全保护、稳压电源等）
18.实验操控台（符合人体工程学要求）
三、 TRYPS-02型 生产流水线综合控制系统实验教学装置(产品） 实验内容
1. 多变量过程控制系统组成认识实验
2. 模拟工业对象流程设计实验
3. 过程控制及检测仪表实验
4. 自动控制方案设计实验
5. 智能调节仪表、智能变送器操作、设定实验
6. 位置检测实验
7. 液位对象动态特性测试实验
8. 温度对象动态特性测试实验
9. 流量对象动态特性测试实验
10.温度控制系统实验
11.步进电机控制实验
12.变频电机控制实验
13.能耗制动控制实验
14.系统辨识与建模实验
15.工业参数检测实验
16.远程数据采集实验
17.流水线运动控制实验
18.报警控制实验
19.红外自动检测实验
20.旋转运动控制实验
21.温度控制实验
22.液位控制实验
23.压力控制实验
24.串级控制系统实验
25.先进控制算法实验
