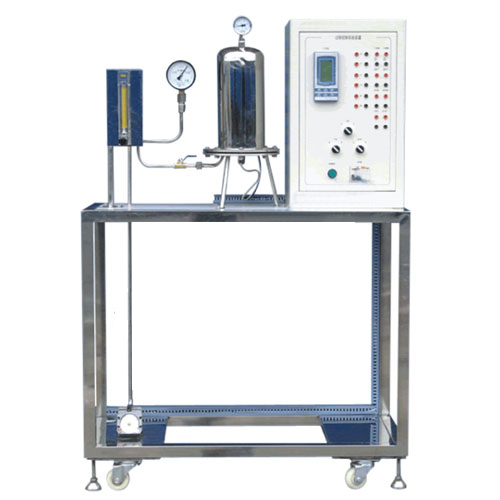

TRY-GA01型温度压力过程控制实验装置

TRY-GA01型温度压力过程控制实验装置

一、温度压力过程控制实验装置系统组成
该实验装置包括微型气泵和不锈钢空气罐组成。其中不锈钢常压空气罐里面有电加热器装置，并配有压力检测装置和温度检测装置。微型气泵与变频器组成压力控制系统。电加热器装置与可控硅调压模块组成温度控制系统。

1、控制对象
    常压空气罐
2、系统动力设备
    微型压缩气泵
    电加热器
3、检测传感器
    压力传感变送器
    温度传感变送器
    转子流量计
4、执行机构
    单相调压模块：用于调节加热器功率，以控制空气罐内温度。
    变频器：通过调节压缩气泵的转速以控制气泵流量的大小。
5、控制系统
    带远程485通讯的数据采集与控制的A/D与D/A转换模块；
    智能仪表控制器：AI818控制仪表或C1000无纸纪录调节仪；
    西门子可编程逻辑控制器(S7-200等)
6、软件系统
    DDC系统实验软件
    仪表系统实验软件
    PLC系统实验软件
     MCGS5.5监控与组态软件
7、设备其他指标
    供电电源：交流电，单相三线220V
    最大功耗：1.0KW
    设备尺寸：1450×600×1500
二、温度压力过程控制实验装置实验项目
    基于上述实验装置可完成以下常规控制实验（其中闭环控制实验均包括设定值跟踪实验与抗干扰实验），具体包括：
1、过程控制系统组成认识实验
     过程控制系统的组成、硬件认识与信号连接操作
    智能仪表的操作与参数设定
    传感变送器的校正(零点迁移与量程调整)
    变频调速气泵的特性测试
2、温度控制系列实验
     温度对象的特性测试
    空气罐内温度的PID回路控制
    空气罐内温度的模糊控制
    空气罐内温度的超弛控制
3、压力控制系列实验
    压力对象的特性测试
    空气罐内压力的PID回路控制
    空气罐内压力的模糊控制
