机械制图多媒体三维测绘设计

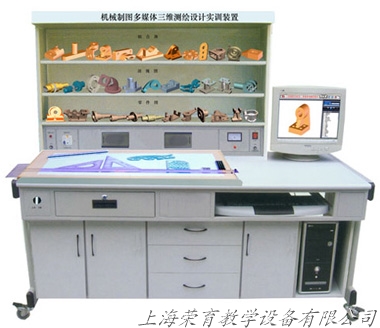

机械制图多媒体三维测绘设计实训装置
一、概述
本公司首创研制开发，集设计、测绘、创新于一体的多媒体机械制图实训设备，适用于《技术制图》、《机械制图》、《工程制图》等课程。《机械制图》是高职高专机械类专业学生必修的一门专业技术基础课。本机械制图实训装置是培养学生正确识读和绘制机械图样，增强学生工程基础能力，实践性较强的应用型设备。　同时，借助于计算机图形学技术和多媒体技术，采用华科机械制图多媒体软件用电脑演示三维动态模型，加强直观性教学，做到教学内容直观形象，,提高学习兴趣、降低学习难度。实训装置还采用绘图板来画图，制图板的上下升降采用电动控制；实训装置采用36件模型供学生使用。
二、产品特点
1、实验台采用P4电脑一台
2、利用华科多媒体软件界面，用三维动画生动演示模型、使学生实现理论与实际的紧密结合。
3、利用三维动画文件，指导学生独立分析模型形状，培养看图识图分析能力。
4、利用实物模型让学生深入了解模型结构，增加学生设计与分析课程内容，培养学生的创新意识。
三、本机械制图实训装置的任务
1、培养绘制工程图样的能力。
2、培养阅读工程图样的能力。
3、培养徒手绘画草图的能力。
4、培养对三维空间逻辑思维和形象思维能力。
四、主要技术参数
1、工作电源：单相220V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜1KW
5、实验台外形尺寸：1600×750×1750mm
