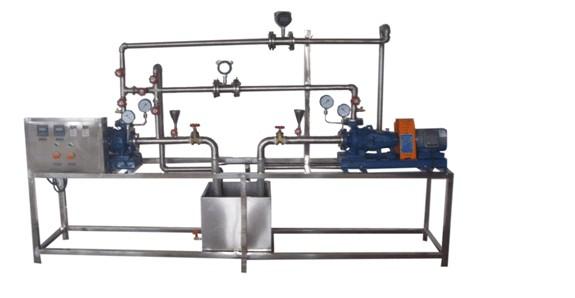

TRY-683型 离心泵特性曲线测定实验装置

TRY-683型 离心泵特性曲线测定实验装置

一、离心泵特性曲线测定实验装置产品概述

    离心泵特性曲线测定实验装置通过实验，使学生充分了解离心泵的结构与特性，学会离心泵的操作；使学生能够掌握用阀门调节离心泵流量的方法，学习离心泵特性曲线的测定方法。

二、离心泵特性曲线测定实验装置主要配置：

离心泵、蓄水箱、涡轮流量计、压力表、压差计、转速传感器、功率传感器、实验管道、阀门、自循环装置、不锈钢框架。

三、离心泵特性曲线测定实验装置技术参数：

1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作

2、离心泵采用管道离心泵，额定功率：0.37KW，转速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，扬程：15m，实验范围宽，能明显出现空化汽蚀现象。

3、压力传感器采用扩散硅型量程为（0-0.6Mpa）

4、涡轮流量计流量：0～5.5 m3/h。

5、蓄水箱：约70L，不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。

6、实验所用的流体—水为全循环设计。

7、电控箱，装有开关及指示灯、变频器0.37KW，远程无线数据采集模块。

8、采用无线通讯方式采集现场数据，复杂计算过程计算机后台处理，实时显示流量，功率、力矩等参数

9、其他：管路、阀门；整体框架：不锈钢材质。

10、外形尺寸：1650×650×1500mm。

四、离心泵特性曲线测定实验装置 实验目的：

1、适合于工程流体力学（水力学）教学实验。

2、了解离心泵的结构、特性及操作；熟悉离心泵的工作原理

3、掌握离心泵主要参数的测定方法，测量一定转速下的离心泵特性曲线。

4、泵串、并联实验

5、泵汽蚀实验
