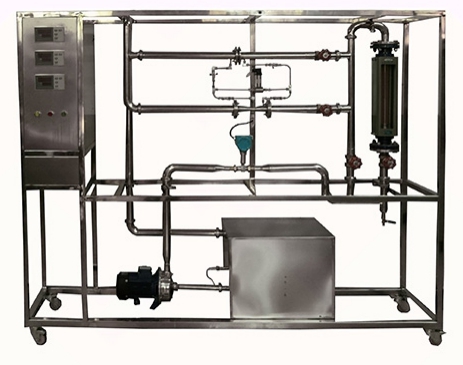

TRYH-LL01A型 数字型流量计校核实验装置
TRYH-LL01A型 数字型流量计校核实验装置
TRYH-LL01A型 数字型流量计校核实验装置 装置特点
1.流量计校核实验装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2.设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。
3.流量计校核实验装置整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
4.整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
5.实验系统装置综合了文丘里和孔板流量计两种流量计的校核,使学生学会正确的流量测量,认识正确的引压方法。
6.实验项目可通过阀门调节切换选择,流体出口满管段设计;流体流量采用闸阀调节,流量计量采用涡轮流量计和数字仪表系统;节流压差采用压力传感器和数字仪表系统。
7.整套系统采用标准工业仪表控制系统,可进行化工原理实验,也是过程自动化及化工检测仪表实验的良好平台。
8.流量计校核实验装置设计可360度观察,实现全方位教学与实验。
二、
TRYH-LL01A型 数字型流量计校核实验装置 装置功能
1.了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和主要特点。
2.掌握流量计的标定方法。
3.了解节流式流量计流量系数 C 随雷诺数 Re 的变化规律,流量系数 C 的确定方法。
4.学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。
5.测定节流式流量计(孔板、文丘里)的流量标定曲线。
6.测定节流式流量计的雷诺数 Re 和流量系数 C 的关系,并进行比较。
7.测定转子流量计的流量标定曲线。
三、
TRYH-LL01A型 数字型流量计校核实验装置 设计参数
1.孔板流量计流量:0.2~10m3/h,压差范围:10~100KPa
2.文丘里流量计流量:0.2~10m3/h,压差范围:10~150KPa
3.转子流量计流量:0.4~4m3/h。
4.涡轮流量计流量:0.1~10m3/h。
5.温度:常温。
四、
TRYH-LL01A型 数字型流量计校核实验装置 公用设施
1.水:装置自带不锈钢水箱,连接自来水。实验时经离心泵进入测试管路,循环使用。
2.电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点
(安全地及信号地)。
3.实验物料:清洁自来水,外配设备:无。
五、
TRYH-LL01A型 数字型流量计校核实验装置 主要设备
1.LZB-40 水转子流量计:流量范围 400~4000 L/h。
2.孔板流量计流量: 0.2~10m3/h,孔板流量计:孔板喉径:Φ20mm。
3.文丘里流量计流量:0.2~10m3/h,文丘里流量计:文丘里喉径:Φ14mm。
4.DN20涡轮流量计:流量范围0.5~8.0 m3/h,4-20mA远传输出,流量检测机构 。
5.压差传感器:量程0~150KPa,4-20mA远传输出,差压检测机构。
6.宇电AI501 流量数字显示仪。
7.宇电AI501 温度数字显示仪。
8.宇电AI501 压差数字显示仪。
9.不锈钢离心泵:功率 550W,最大流量 5.2m3/h。
10.水箱:304不锈钢材质,容积80L,带贮水排空底阀,管路循环回水与泵吸入口间隔板设计。
11.管路:304卫生级不锈钢材质,采用不锈钢快装活接与管路连接;管道活接连接涡轮流量计。
12.阀门:采用304不锈钢阀和优质铜阀。
13.电器:接触器、开关、漏电保护空气开关。
14.304不锈钢仪表柜:测控、电器设备在实验架上。
15.304不锈钢材质框架1800*500*1800mm(长×宽×高),带脚轮及禁锢脚。
六、测控组成
TRYH-LL01型 流量计校核实验装置 |
变量 |
检测机构 |
显示机构 |
执行机构 |
水流量 |
转子流量计 |
就地显示 |
手动阀控 | |
压差 |
压差传感器 |
数字压力仪表 |
无 | |
液体温度 |
PT100铂电阻 |
数字温度仪表 |
无 | |
涡轮流量 |
传感器 |
数字流量仪表 |
手动阀控 | |
TRYH-LL01A型 数字型流量计校核实验装置 |
变量 |
检测机构 |
显示机构 |
执行机构 |
水流量 |
转子流量计 |
就地显示 |
手动阀控 | |
压差 |
压差传感器 |
数字显示仪表,精度:0.5%FS |
无 | |
液体温度 |
PT100铂电阻 |
数字显示仪表,精度:0.5%FS |
无 | |
涡轮流量 |
传感器 |
数字显示仪表,精度:0.5%FS |
手动阀控 |
七、TRYH-LL01A数字型增加的功能
1.实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
2.模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、流量、压差等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
