TRYDZG-62型电子综合实验装置

TRYDZG-62型电子综合实验装置

一、产品概述

电子综合实验装置是按照职业教育的教学和实训要求而研制，适合《数学电子技术》、《模拟电子技术》、《电子工艺》、《CPLD原理及其应用技术》等课程的实训大纲要求，特别适用于高职、中专、职校等新建或扩建实训室，为讯速开设实训课提供了理想的实训设备。本实训台为单面工位，学校可以根据实训室建设规模确定购买的数量。

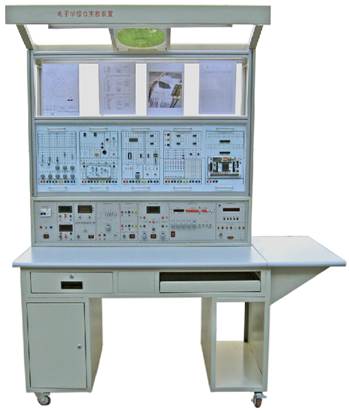

电子综合实验装置,上海荣育

二、电子综合实验装置技术性能要求：

1. 输入电源：单相三线～220V±10% 50Hz

2. 工作环境：温度 -10℃～+40℃，相对湿度＜85%（25℃）海拔＜4000m

3. 装置容量：＜0.5kVA

4. 外形尺寸：1280mm×650mm×2000mm

三、电子综合实验装置系统配置及性能要求：

本实训装置主要由电源控制屏、实训桌、实训挂箱、实训板、实训工具等组成。

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板（凹字烂板技术），提供交直流电源、函数信号发生器（含频率计）、各种测量仪表及实训器件等。控制屏的上方由工业铝合金型材构成，第一层既可用来挂元件盒（焊接工序用），也可用来挂挂箱（调试工序用）。第二层是两个PVC夹板，可用来夹放一些实训资料。顶部还设有电风扇和30W的日光灯（可作实训时的照明设备）各一个。控制屏的具体功能如下：

1. 交流电源

包含交流220V电源及低压交流电源（0V、6V、10V、14V抽头各一路及中心抽头17V两路）。

2. 测量仪表

(1) 真有效值交流数字毫伏表一只：能够对各种复杂波形的有效值进行精确测量，电压测试范围0.2mV～600V（有效值），测试基本精度±1%，量程分200mV、2V、20V、200V、600V五档，微动开关切换，三位半数字显示。

(2) 直流数字电压/电流表一只：直流数字电压表/电流表信号取样及调理电路、三位半A/D转换器ICL7107、四个LED共阳极红色数码管等组成，电压表量程分200mV、2V、20V、200V四档，输入阻抗为10MΩ，精度0.5级；电流表量程为2mA、20mA、200mA、2000mA四档，精度0.5级，琴键开关切换选择，设有过载保护功能，使用安全可靠。

(3) 交/直流数字电压表一只：直流数字电压表量程为0～20V，，直键开关切换，三位半数显，精度0.5级。交流数字电压表（真有效值）量程为0～20V，三位半数显，基本测量精度±0.5%。

3. 直流电源

(1) 可调稳压电源（0～30V/0.5A）两路：从0V起调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。将两路0～30V电源通过适当的连接,可得到输出为0～±30V连续可调或0～60V连续可调的直流稳压电源。

(2) 固定直流电源四路：电源电压分别为±12V、±5V，每路均有短路、过流保护和自动恢复功能。

4. 函数信号发生器

正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V

三级衰减：0db、20db、40db具有连续细调功能。

　　　　　　矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调

　　　　　　三角波：5HZ-550KHZ>１V

5. 提供10路接线柱和接线端子转接口单元，实训操作方便。

6. 数字集成电路测试仪：能判断常用的TTL、CMOS系列集成块的好坏，破译集成块型号以及进行同类型号代换查询。

7. 音频功率放大器：用于放大电路扩音，也可作信号寻迹仪器使用。输入信号Vi≥10mV,功率P≥0.5W。

（二）实训挂箱

1.模拟电子技术实训挂箱（一）

提供模拟电子技术实训过程中所需要的电子元器件，包括二极管、电阻、电容、单结晶体管、单向晶闸管、电位器等元件。

2.模拟电子技术实训挂箱（二）

提供模拟电子技术实训过程中所需要的电子元器件，包括数码管、指示灯、LC振荡线圈、喇叭、继电器、蜂鸣器、复位按钮、三极管、场效应管、三端稳压块、银针等。另外还配有单管/负反馈两级放大器、射极跟随器、RC串并联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板，各线路板均设有4个专用弹性插脚，装、卸固定线路实训板便捷。

3.数字电子技术实训挂箱（一）

三态逻辑测试笔：三态逻辑分别由三个不同颜色的LED指示，高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或非高、低电平值时黄色发光管亮。

脉冲信号发生器：单次脉冲源两路，正负脉冲输出；计数脉冲一路，频率0.5Hz～300kHz连续可调。

提供高可靠圆脚集成电路插座（14P 2只、16P 2只、28P 1只、40P 1只，各引脚接口均用防转柱引出）及其它器件。

4.数字电子技术实训挂箱（二）

提供八路逻辑电平显示和八路逻辑电平输出。

提供高可靠圆脚集成电路插座（8P 2只、14P 2只、16P 2只，各引脚接口均用防转柱引出）及其它器件。

（三）实训套件

包括抢答器电路、编码电子锁电路、可编程定时器电路、LED数字钟、全硅六管超外差式调幅收音机、47型万用表各一。

（四）实训工具

配备常用的数字式万用表890B+ 1只、元件盒5只、剥线钳1把、尖嘴钳1把、斜口钳1把、小十字螺丝刀1把、大十字螺丝刀1把、小一字螺丝刀1把、大一字螺丝刀1把、小镊子1把、剪刀1把、电烙铁1把、烙铁架1只、焊锡丝2米、吸锡器1支、验电笔1支、工具箱1个。

（五）实训桌
