一、维修电工机床电气实训考核装置概述

高级维修电工实训考核装置适合高等职业学校和中等职业学校机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和《电机与电气控制》、《电机与拖动》、《电机与变压器》、《机电设备维修》、《电气设备维修》、《机床控制电路》、《可编程控制器技术》、《PLC及其应用》等课程的教学与实训，非电类专业的《电工技术》或选修课程电机与电气控制》、《电机与拖动》、《机电设备维修》、《电气设备维修》、《机床控制电路》的教学与实训；也适合技工学校维修电工专业、安装电工专业和社会电工培训班的教学与实训。

本装置还可用作职业技能鉴定部门电工上岗操作证，电气设备安装和电气设备维修工种初级、中级技术等级鉴定的考核设备。电气设备安装和电气设备维修高级、技师技术等级的编程控制技术和变频调速技术的培训和考核，也可应用KXD-Ⅱ型高级维修电工实训考核装置。

该装置为学生形成的电工技能，掌握电气设备安装与维修的专业知识和技能、掌握工作过程知识，形成电气职业岗位的职业能力，提供良好的条件。

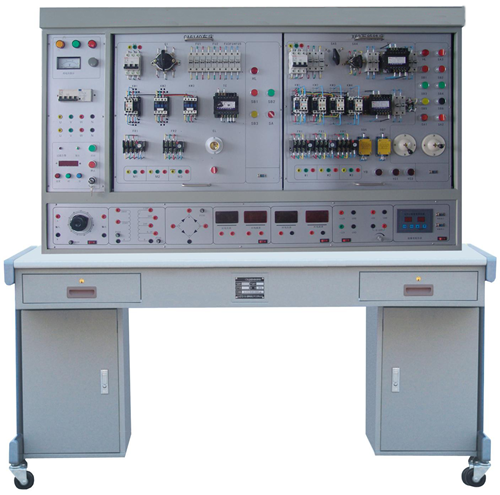

TRY-JC2维修电工机床电气实训考核装置

二、TRY-JC2维修电工机床电气实训考核装装置特点

高级维修电工实训考核装置采用模块挂板组合模式，可以根据教学和实训的需要选择使用。模块挂板多，涉及的实验实训项目多，选择范围广，灵活性大。

选用元件与生产、生活中实际使用的元件一样，训练项目由简单到复杂，由单一到综合，学生学习的专业知识面广，得到的技能训练全面，掌握的专业知识和技能牢固。

三、 TRY-JC2维修电工机床电气实训考核装置技术参数

1、工作电源：三相五线 AC 380 V/220V 50 Hz；

2、外形尺寸： 1600×750×1630；

3、容量：≤1.5 kVA。

4、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国家标准。

四、 TRY-JC2维修电工机床电气实训考核装置配置清单

表一、维修电工实训考核装置的总体配置表

序号	名称	单位	数量	备注
1	维修电工实训考核台架	台	1	外形尺寸：1600 mm× 750 mm× 1630mm；实验桌：采用钢木结构输入电压：AC 380 V±10% 50 Hz 三相五线；容量：＜1.5 kVA；实验屏：用于挂置实训单元挂板、智能化考核装置具体配置详见表三、维修电工实训考核台架详细说明表
2	实训单元挂板	套	1	配维修电工实训单元挂板中（1~5 ）五种各1块详见表二、维修电工实训单元挂板说明；
3	实训电机	套	1	R-1#	三相鼠笼式电动机380V/Y
				R-2#	三相鼠笼式电动机380V/Y（带速度继电器）
				R-3#	双速异步电动机380V/Y/△
				R-4#	三相鼠笼式电动机380V/△
4	电工连线	套	1	20根：长1000mm 黄6条、绿6条、红6条、蓝2条； 20根：长600mm 黄4条、绿4条、红4条、蓝2条、黑6。
5	国标线	条	2
6	维修电工电力拖动仿真软件	套	1	可满足学生对电气元件结构、作用、安装、接线、电路分析的多媒体教学和熟悉电气控制线路的虚拟接线实训及应知考核测试功能
7	常用工具	套	1	一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把;压线钳1把(HS-06WF);
8	辅助材料	套	1	全室布线
9	实验说明书	套	1	指导学生实训

表二、维修电工实训单元挂板说明

序号	单元挂板名称	单元挂板配置	单元挂板功能说明
1	实训单元挂板	漏电保护开关、熔断器、时间继电器（电子式）、指示灯、按钮开关、接线端子排	该单元挂板为实训电路提供电源总开关，指令开关，电路的短路保护和电路运行的指示信号。
2	实训单元挂板	交流接触器、热继电器、时间继电器、信号指示灯、接线端子排	该单元挂板与挂板1配套使用，可完成电动机转动方向、降压启动、电气制动等基本控制电路和由自锁、联锁、行程、控制、时间等控制原则与过载、过电压、欠电压、零压等保护组成的电动机控制电路连接实训。也可完成电工上岗、初级、中级考核有关电动机控制电路连接的实训和考核。
3	机床电气挂板	C650-2普通车床电气控制线路	让学生掌握C650-2型车床的电气工作原理以及其排故的技能。
4	机床电气挂板	M7120平面磨床电气控制线路	让学生掌握M71200型车床的电气工作原理以及其排故的技能。
5	机床电气挂板	M7130K平面磨床电气控制线路	让学生掌握M7130型车床的电气工作原理以及其排故的技能。
	机床电气挂板	M1432A万能外圆磨床电气控制线路	让学生掌握M1432A型车床的电气工作原理以及其排故的技能。
	机床电气挂板	Z3050摇臂钻床电气控制线路	让学生掌握Z3050型车床的电气工作原理以及其排故的技能。
	机床电气挂板	Z35摇臂钻床电气控制线路	让学生掌握Z35型车床的电气工作原理以及其排故的技能。
6	机床电气挂板	CA6140型车床电路智能化实训考核挂板	让学生掌握CA6140型车床的电气工作原理以及其排故的技能。
7	机床电气挂板	X62W型铣床电路智能化实训考核挂板	让学生掌握X62W型铣床的电气工作原理以及其排故的技能。
8	机床电气挂板	T68型镗床电路智能化实训考核挂板	让学生掌握T68型镗床的电气工作原理以及其排故的技能。
9	机床电气挂板	电动葫芦电路智能化实训考核挂板	让学生掌握电动葫芦的电气工作原理以及其排故的技能。
10	机床电气挂板	Z3040B摇臂钻床电气控制线路	让学生掌握Z3040B型车床的电气工作原理以及其排故的技能。

表三、维修电工实训考核台架详细说明表

序号	名称	单位	数量	备注
1	实训考核台架	套	1	钢木结构；尺寸：1600mm×750mm×1630mm；用于挂置实训单元挂板、机床智能化实训考核挂板、智能化实训考核单元挂板等。
2	数字式直流电压表	个	1	量程0～300 V；三位半数显示
3	数字式直流电流表	个	1	量程0～3A；三位半数字显示
4	数字式交流电压表	个	1	量程0～450 V；三位半数字显示
5	数字式交流电流表	个	1	量程0～3A；三位半数字显示
6	数字式功率因数表	个	1	量程220V/0～3A；三位半数字显示
7	固定交流电源	套	1	（输入）380 V/220V（输出）110 V、36 V、20 V（两组）、12 V、6.3 V；（具有过流保护报警切断电源，智能化误操作记录功能）
8	可调交流电源输出	组	1	0～220V连续可调；（具有过流保护报警切断电源，智能化误操作记录功能）
9	直流稳压电源输出	组	1	1、0～24 V 可调2 A（ 1组）；注：同时配有1个指针式直流电压表（0～30 V）和1个指针式直流电流表（ 0～2A ）（用于显示直流电源输出）； 2、+12 V/1.5A 1组； -12V/1.5 A 1组； +5 V/1.5A 1组，（具有过流保护报警切断电源，智能化误操作记录功能）；
10	电枢电压输出电源	组	1	0～220/1.5A；注：同时配有数字式直流电压表 0～300 V 1个（用于显示直流电源输出，三位半数字显示；具有过流保护报警切断电源，智能化误操作记录功能）；
11	励磁电源输出	组	1	110 V/0.5 A（具有过流保护报警切断电源，智能化误操作记录功能）。
12	实验管理器	套	1	具有时钟、定时提醒、定时上电、定时切断电源功能。
13	误操作记录装置	套	1	误操作报警、记录、切断相应电源功能。
14	安全保护	组	1	漏电保护动作电流≤ 30 mA、紧急停电保护按钮开关、各组电源具有过流切断各自电源保护
15	交流电源输出插孔	组	1	380V电源：插座式一组、接插式一组（三相五线） 220V电源：三插式一组、接插式一组
