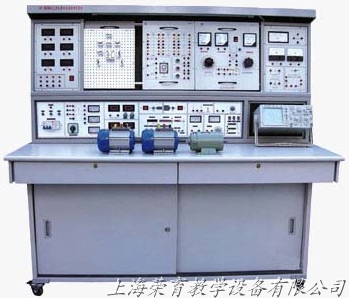

TRY-528C 立式电工模电数电电气控制(直流电机)实验装置

电工数电模电实验室:
TRY-528 立式电工实验装置
TRY-528A 立式电工、模电、数电实验装置
TRY-528B 立式电工、模电、数电、电气控制实验装置
TRY-528C 立式电工、模电、数电、电气控制（带直流电机实验）实验装置
TRY-528C 立式电工、模电、数电、电气控制（带直流电机实验）实验装置

一、构成：实验装置由实验屏、实验模块挂箱、实验台、实验操作桌构成。
一台二座，规格：160×70×172cm。
1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。
2、实验台：由电源、信号源、安全保护装置构成。
3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。
4、实验模块挂箱：
TRY-01 电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。
TRY-02 由常用分立元件，RC选频网络测定单元组成。
TRY-03 三相负载
TRY-04 继电控制一单元
TRY-05 继电控制二单元
TRY-06 继电控制三单元
TRY-07 直流电机实验电源、调速环节模块、励磁电流、电枢电流指示表挂箱。
TRY-08 数电、模电九孔万能实验插板一、二单元
二、器材配备(1台2座)：
2台180W三相电动机，1台100W直流电动机，1只MF500万用表，1只数字万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套数电、模电实验所需电阻、电位器、电感、电容、变压器、传感器、集成座等元件单元盒（元件已装在单元盒内），1套工具，2张学生凳。
三、用户自备器材：示波器（型号不限），功率表，滑线变阻器，毫伏表。
四、实验内容：
1、电工部分　能完成“TRY-528电工实验装置”全部实验内容；
2、数电、模电部分：能完成“TRY-530数电、模电实验室成套设备”的实验内容；
3、电气控制部分：能完成“TRY-28B电力拖动实验室成套设备”实验内容。
