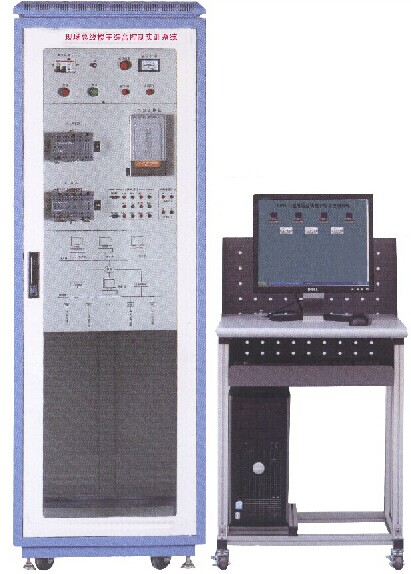

TRY-LXZ01型 现场总线楼宇综合控制实训系统

TRY-LXZ01型 现场总线楼宇综合控制实训系统

品牌：上海荣育咨询电话：63811399   53550259

 一、系统概述

采用LONWORKS总线的楼控网络系统，具备IBMS系统两级网络和三层管理(控制)的典型结构，即采用现场总线网(Lonwalks信道)和由B/S结构构成的局域网两级网络结构，现场（DDC）控制、过程管理（服务器）、远程客户管理三层管理结构。各子系统基于DDC模块和LON总线实现现场总线控制、具备IBMS系统中两级网络和三层管理(控制)的典型结构、对于控制器使用Lontalk协议的所有子系统都可以方便于集成到该系统中来。

二、技术参数

输入电源：单相三线～220V±15%，50HZ、

环境温度：-20℃～+45℃、

装置容量：＜1kVA、外形尺寸：600mm×600mm×1290mm、

安全保护：具有漏电自动保护装置

三、主要配置参数

1、控制柜：

  控制柜由电源开关、电源指示、电压指示仪表、保险丝、LonWks/IP服务器、交换机等部件组成，可完成IBMS系统网络集成功能。

2、监控软件：

  配备IBMS监控系统软件,可以实现对中央空调、供配电、抄表、安防等系统的全监控；提供相关组网和组态软件，可以让学生自行设计网络系统和监控界面。

3、豪华型电脑桌：

  桌面为防火、防水、耐磨高密度板,结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动

4、i.LON100 Internet服务器：

  i.LON100 Internet服务器是一个高性能的网络接口，用于连接LonWks 网络到企业IP网络或者Internet。它有LonWks、ModBus、M-Bus、数字量的I/O等多种丰富的设备接口，其中数字量I/O包含了2路脉冲输入（M1、M2）、2路开关量输入（Input1、Input 2）和2路开关量输出（Out1、Out2），从而很容易地将现场设备连接到i.LON100，并使这些设备的数据有效地应用到企业IP网络和Internet。i.LON100内置有时序调度、报警和数据记录等功能模块，用户可以使用其内置的网页接口存取和访问这些应用，本系统正是通过i.LON100的时序调度功能，实现对照明子系统的时序控制。

5、i.LON600 LonWks/IP服务器：

  i.LON600 LonWks/IP服务器是一个遵从EIA 852协议的LonTalk到IP的路由器。它为日常设备的存取访问能够提供一个可靠的、安全的Internet通道。它能够将Internet或者任何基于10/100 Base-T的LAN或者WAN作为本地或者远程传递LonWks控制信息的通道。其内部采用一个32位RISC处理器和Echelon公司的LonWks/IP体系结构，从而为高速控制、显示、监视应用程序提供了最佳的服务，本系统正是通过i.LON600的高速路由功能，实现服务器（IP通道）和LON网之间的数据交互。

6、实训项目要求：

  IBMS系统实训要求：系统结构与设备认识、DDC模块的开发使用、LON网络开发应用（LON网组建）、B/S网络开发应用（B/S网络组建）子系统实训要求：根据集成系统中的不同子系统可以完成相关实训项目。

7、安防监控系统仿真教学软件：

  本软件结合安防监控系统中入侵报警、视频监控、对讲门禁、巡更、停车场管理等方面的内容进行设计，介绍了各系统的组成、工作原理。通过该软件的演示学习，可以激发学生学习楼宇智能化系统的积极性，对安防系统及其设备的实际应用有一个直观、形象的认识，快速掌握相关理论知识。同时该软件结合我公司的实训设备还设计了入侵报警、可视对讲、视频监控、停车场管理4个动态场景，以3D动画的形式形象再现了其工作过程，有利于后续在相应实训设备上开展实训教学。该软件适用于楼宇智能化工程技术相关专业针对安防系统开展的实训教学。本软件采用3D技术与交互式动画相结合的方式，仿真楼宇智能化中的安防监控系统，可配合入侵报警、视频监控、对讲门禁、巡更、停车场管理系统开展实训教学，软件具有以下功能：安防探测器工作原理仿真、入侵报警系统工作过程仿真、视频监控系统工作过程仿真、对讲门禁系统工作过程仿真、巡更系统工作过程仿真、停车场管理系统工作过程仿真

四、主要配置
