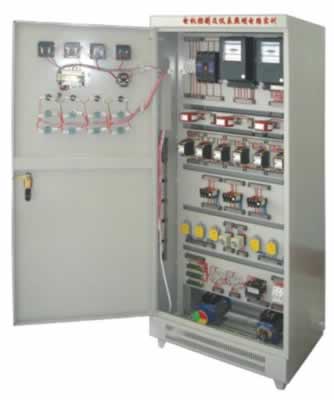

TRY-760E 电机控制及仪表照明电路实训考核装置（柜式、双面）

一、电机控制及仪表照明电路实训考核装置描述：

TRY-760E 电机控制及仪表照明电路实训考核装置（柜式、双面）是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的，它集培训、理论、实际操作和考核鉴定为一体的多功能设备。电机控制及仪表照明电路实训考核装置采用实际应用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，配置可靠的元器件。电机控制及仪表照明电路实训考核装置既可作为《工厂电气控制》、《电机拖动》电路的操作实训用,又能满足维修电工的初、中、高级技能考核内容的要求。



二、电机控制及仪表照明电路实训考核装置特点

1.柜内已安装有熔断器、钮子开关、交流接触器、直流接触器、时间继电器、按钮开关、信号指示灯、热继电器等各种实训元器件、且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。

2.交、直流接触器和热继电器均采用法国施耐德原装进口产品，接线端子和走线槽均采用进口产品。

三、电机控制及仪表照明电路实训考核装置技术参数

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1900mm

4.装置容量：＜1.5kVA

四、电机控制及仪表照明电路实训考核装置实训项目

1.三相异步电动机直接起动控制

2.三相异步电动机接触器点动控制电路

3.三相异步电动机的两地控制

4.接触器联锁的正反转控制电路

5.双重联锁的正反转控制电路

6.三相异步电机的手动顺序控制电路

7.三相异步电机的自动顺序控制电路

8.Y-Δ启动自动控制电路

9.能耗制动的控制电路

10.反接制动控制电路

11.工作台自动往返控制电路

12.三相异步电动机正反转点动控制电路

13.带有点动的自动往返控制电路

14.三相异步电动机接触器自锁控制电路

15.三相异步电动机单向点动控制电路

16.串电阻降压起动控制电路

17.接触器控制双速电动机的控制线路

18.时间继电器控制双速电机的控制线路

19.C620车床电气控制线路

20.电动葫芦电气控制线路

21.Y3150滚齿机控制电路

22.并励直流电动机电枢回路串电阻二级起动控制

23.并励直流电动机的正反转控制电路

24.并励直流电动机电枢回路串电阻调速电路

25.并励直流电动机励磁调速电路

26.白炽灯电路接线

27.日光灯电路接线

28.触摸开关控制白炽灯电路接线

29.声控开关控制白炽灯电路接线

30.人体感应开关控制白炽灯电路接线

31.两地控制一盏灯接线电路

32.楼灯控制接线电路

33.单相电度表直接接线电路

34.单相电度表间接接线电路

35.三相三线电度表直接接线电路

36.三相三线电度表经电流互感器电路

37.功率因数表接线电路

38.电压表、电流表接线电路

39.一只电流互感器用于单相回路的控制电路接线

40.三只电流互感器接成星型接线电路

41.三只电流互感器接成三角型接线电路

42.电流互感器与电流表配用接线电路

43.万能转换开关和电压表测量三相电压接线

五、实训用电机

1.三相鼠笼式异步电动机

2.三相鼠笼式异步电动机

3.三相双速异步电动机

4.直流并励电动机
