《供配电系统综合实训指导书》



项目1  工厂供配电一次电气接线

一、供配电技术综合实训系统 项目目的

   1. 熟悉10kV高压柜、低压柜的作用；

   2. 熟悉各高低压柜内部设备的连接、各设备的作用及其铭牌数据；

   3. 学会绘制供配电系统的电气设计图纸。

二、工厂供配电自动化实训装置 项目内容说明

一般中小型工厂供配电系统由高压配电室、高压供配电技术系统配电线路、变压器、低压配电室、电压配电线路等部分组成。高压进线额定电压一般为10kV，低压线路额定电压为220/380V，由变压器实现10kV到0.4kV（比低压线路额定高约5%）的变压。高、低压配电主接线的形式及设备的选型要根据具体的工厂供电情况确定。

    在供配电系统设计时，设备之间的连接关系用规范的图纸表达。工厂供配电设计应遵循相应规范，常见的规范如下：

   《供配电系统设计规范》GB50052-2009、《低压配电设计规范》 GB50054-2011

《10kV及以下变电所设计规范》GB50053-94、《民用建筑电气设计规范》JGJ16-2008、《建筑物防雷设计规范》GB50057-2010。

三、项目内容

   （1）按照实训室高、低压配电柜及设备之间的连接关系，分别画出高、低压配电主接线原理，分析各配电柜及设备在系统中的作用；

   （2）记录高、低压配电柜中各设备的铭牌数据，分析高低压断路器断流能力、高低压电缆的载流量及电流互感器的额定变流比；

   （3）按照规范图纸要求的格式，用3号图纸分别绘制高、低压配电一次系统接线图。

四、实训设备

    高、低压柜。

五、实训总结内容

   提交本项目内容（3）的用A3图纸绘制的高、低压配电一次系统接线图各一张。
项目2  10kV高压开关柜倒闸操作

一、项目目的

   1. 了解倒闸操作相关的知识；

   2. 了解倒闸操作票的填写；

   3. 熟悉10kV高压开关、线路的相关倒闸操作。

二、项目内容说明

    因电力系统运行方式的需要，将电气设备（含二次设备）从一种状态转变为另一种状态所进行的一系列操作叫倒闸操作。

（一）倒闸操作的基本安全技术要求

   （1）倒闸操作应由两人进行，一人操作，一人监护。特别重要和复杂的倒闸操作，应由电气负责人监护。高压倒闸操作应戴绝缘手套，室外操作应穿绝缘靴、戴绝缘手套。

   （2）重要的或复杂的倒闸操作，值班人员操作时，应由值班负责人监护。

   （3）倒闸操作前，应根据操作票的顺序在模拟板上进行核对性操作。操作时，应先核对设备名称、编号，并检查断路设备或隔离开关的原拉、合位置与操作票所写的是否相符。操作中应认真监护、复诵，每操作完一步即应由监护人在操作项目前划“√”。

   （4）操作中发生疑问时，必须向调度员或电气负责人报告，弄清楚后再进行操作。不准擅自更改操作票。

   （5）操作电气设备的人员与带电导体应保持规定的安全距离，同时应穿防护工作服和绝缘靴，并根据操作任务采取相应的安全措施。

    ①如逢雨、雪、大雾天气在室外操作，无特殊装置的绝缘棒及绝缘夹钳禁止使用，雷电时禁止室外操作。

    ②装卸高压保险时，应戴防护镜和绝缘手套，必要时使用绝缘夹钳并站在绝缘垫或绝缘台上。

  （6）在封闭式配电装置进行操作时，对开关设备每一项操作均应检查其位置指示装置是否正确，发现位置指示有错误或怀疑时，应立即停止操作，查明原因排除故障后方可继续操作。

   （7）停送电操作顺序要求如下。

 ①送电时应从电源侧向负荷侧，即先合电源侧的开关设备，后合负荷侧的开关设备。

     ②停电时应从负荷侧向电源侧，即先拉负荷侧的开关设备，后拉电源侧的开关设备。

     ③严禁带负荷拉合隔离开关，停电操作应按先分断断路器，后分断隔离开关，先断负荷侧隔离开关，后断电源侧隔离开关的顺序进行，送电操作的顺序与此相反。

     ④变压器两侧断路器的操作顺序规定如下：停电时，先停负荷侧断路器，后停电源侧断路器；送电时顺序相反。变压器并列操作中应先并合电源侧断路器，后并合负荷侧断路器；解列操作顺序相反。

（8）双路电源供电的非调度用户，严禁并路倒闸。

（9）倒闸操作中，应注意防止通过电压互感器、所用变压器、微机、UPS等电源的二次侧返送电源到高压侧。

（二） 电气设备运行中的几种工作状态

    （1）运行状态：是指某回路中的一次设备（隔离开关和断路器）均处于合闸位置，电源至受电端的电路得以接通而呈运行状态。

    （2）热备用状态：是指某回路中的断路器已断开，而隔离开关仍处于合闸位置。

    （3）冷备用状态：是指某回路中的断路器及隔离开关均处于断开位置。

    （4）检修状态：是指某回路中的断路器及隔离开关均已断开，同时按照保证安全的技术措施的规定悬挂了临时接地线（或合上了接地刀闸），并悬挂标示牌和装设好临时遮拦，处于停电检修的状态。

注意：手车式开关柜没有隔离开关，当断路器从工作位置摇至试验位置，断路器就与线路隔离了，因此，不需隔离开关。同理，当断路器从试验位置摇至工作位置，就相当于合上隔离开关了。

（三）执行倒闸操作的步骤

    值班人员接到倒闸操作的命令且经复述无误后，应按下列步骤及顺序进行。

   （1）操作准备，必要时应与调度联系，明确操作目的、任务和范围，商议操作方案，草拟操作票，准备安全用具等。

   （2）正值班员传达命令，正确记录并复述核对。

   （3）操作人填写操作票。

   （4）监护人审查操作票。

   （5）操作人、监护人签字。

   （6）操作前，应根据操作票内容和顺序在模拟图板上进行核对性模拟操作，监护人在操作票的操作项目右侧内打蓝色“√”。

   （7）按操作项目、顺序逐项核对设备的双重编号及设备位置。

   （8）监护人下达操作命令。

   （9）操作人复述操作命令。

   （10）监护人下“准备执行”命令。

   （11）操作人按操作票的操作顺序进行倒闸操作。

   （12）共同检查操作电气设备的结果，如断路器、刀闸的开闭状态，信号及仪表变化等。

   （13）监护人在该操作项目左端格内打红色“√”。

   （14）整个操作项目全部完成后，向调度回“已执行”令。

   （15）值班负责人、值班长签字并在操作票上盖“已执行”印。

   （16）操作票编号、存档。

   （17）清理现场。

 （四）KYN28-12高压开关柜“五防”联锁操作要求

   （1）防止误分合断路器：断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。

   （2）防止带负荷移动断路器手车：断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。

   （3）防止带电合接地刀：断路器手车必须处于试验位置时，接地刀才能进行合闸操作。

   （4）防止带接地刀送电：接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。

   （5）防止误入带电间隔：断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。

    注：KYN28-12高压开关柜在正常运行时，应闭门操作。

三、项目内容

   （1）认真分析、比较下列10kV高压开关、线路倒闸操作票的步骤；

   （2）按照各操作票的步骤分组进行倒闸操作。

四、实训设备

    高压开关柜。

五、思考题

   （1）如10kV开关需由运行状态转为检修状态，请填写其倒闸操作票作。

       （提示：在下列第一倒闸操作票的基础上加步骤。）

   （2）如10kV开关需由检修状态转为运行状态，请填写其倒闸操作票作。

       （提示：在下列第二倒闸操作票的基础上加步骤。）

六、实训总结内容

    提交思考题（1）、（2）所填写的倒闸操作票。

倒  闸  操  作  票

单位：

发令人			受令人				发令时间：   年   月  日   时   分
操作开始时间            年   月   日   时   分							操作结束时间             年   月  日   时   分
操作任务：            10kV开关由运行状态转为检修用状态
顺 序		操   作   项   目								操作√
1		核对相关设备的运行方式。
2		将储能开关切换至“自动”位置。
3		断开断路器（把断路器操作开关切换至“分闸”位置，然后松手）。
4		检查断路器电流指示正常（为零）。
5		检查断路器确在分闸位置（开关柜智能操显装置显示断路 器打开，并且开关状态观察口显示“O”）。
6		在断路器操作开关把手上悬挂“禁止合闸，线路有人工作”标示牌。
7		将断路器手车由工作位置摇至试验位置。
8		检查断路器手车确在试验位置。
9		断开本开关柜的控制电源空气开关。
10		将手车的二次插头从开关柜的二次插座内取下。
11		通过手车转运小车将断路器手车拉出开关柜外。
		以下空白。
备注
操作人				监护人				值班负责人





倒  闸  操  作  票

单位：

发令人			受令人				发令时间：   年   月  日   时   分
操作开始时间            年   月   日   时   分							操作结束时间             年   月  日   时   分
操作任务：            10kV开关由检修状态转为运行状态
顺 序		操   作   项   目								操作√
1		核对相关设备的运行方式。
2		通过手车转运小车将断路器手车推入开关柜。
3		将手车的二次插头插入开关柜的二次插座内，并用扣件锁定。
4		合上本开关柜的控制电源空气开关。
5		检查断路器确在分闸位置（开关柜智能操显装置显示断路 器打开，并且开关状态观察口显示“O”）。
6		将断路器手车由试验位置摇至工作位置。
7		检查断路器手车确在工作位置。
8		取下断路器操作开关把手上的“禁止合闸，线路有人工作” 标示牌。
9		检查储能开关确在“自动”位置。
10		合上断路器（把断路器操作开关切换至“合闸”位置，然后松手）。
11		检查断路器电流指示正常。
12		检查断路器确在合闸位置（开关柜智能操显装置显示断路 器合闸，并且开关状态口显示“Ⅰ”）。
		以下空白。
备注
操作人				监护人				值班负责人

倒  闸  操  作  票

单位：

发令人			受令人				发令时间：   年   月  日   时   分
操作开始时间            年   月   日   时   分							操作结束时间             年   月  日   时   分
操作任务：            10kV线路由运行状态转为检修状态
顺 序		操   作   项   目								操作√
1		核对相关设备的运行方式。
2		将储能开关切换至“自动”位置。
3		断开断路器（把断路器操作开关切换至“分闸”位置，然后松手）。
4		检查断路器电流指示正常（为零）。
5		检查断路器确在分闸位置（开关柜智能操显装置显示断路 器打开，并且开关状态观察口显示“O”）。
6		在断路器操作开关把手上悬挂“禁止合闸，线路有人工作”标示牌。
7		将断路器手车由工作位置摇至试验位置。
8		检查断路器手车确在试验位置。
9		断开本开关柜的控制电源空气开关。
10		检查高压带电显示器三相指示灯不亮。
11		合上接地刀闸。
12		检查接地刀闸确在合上位置（开关柜智能操显装置显示接地刀闸合上，并且接地刀闸操作口显示“合”）。
备注
操作人				监护人				值班负责人

倒  闸  操  作  票

单位：

发令人			受令人				发令时间：   年   月  日   时   分
操作开始时间            年   月   日   时   分							操作结束时间             年   月  日   时   分
操作任务：            10kV线路由检修状态转为运行状态
顺 序		操   作   项   目								操作√
1		核对相关设备的运行方式。
2		拉开接地刀闸。
3		检查接地刀闸确在拉开位置（开关柜智能操显装置显示接地刀闸断开，并且接地刀闸操作口显示“分”）。
4		合上本开关柜的控制电源空气开关。
5		检查断路器确在分闸位置（开关柜智能操显装置显示断路 器打开，并且开关状态观察口显示“O”）。
6		将断路器手车由试验位置摇至工作位置。
7		检查断路器手车确在工作位置。
8		取下断路器操作开关把手上的“禁止合闸，线路有人工作” 标示牌。
9		检查储能开关确在“自动”位置。
10		合上断路器（把断路器操作开关切换至“合闸”位置，然后松手）。
11		检查断路器电流指示正常。
12		检查断路器确在合闸位置（开关柜智能操显装置显示断路 器合闸，并且开关状态口显示“Ⅰ”）。
备注
操作人				监护人				值班负责人

倒  闸  操  作  票

单位：

发令人			受令人				发令时间：   年   月  日   时   分
操作开始时间            年   月   日   时   分							操作结束时间             年   月  日   时   分
操作任务：       10kV开关由运行状态转为冷备用状态（手动储能方式，供练习）
顺 序		操   作   项   目								操作√
1		核对相关设备的运行方式。
2		将储能开关切换至“手动”位置。
3		断开断路器（把断路器操作开关切换至“分闸”位置，然后松手）。
4		检查断路器电流指示正常（为零）。
5		检查断路器确在分闸位置（开关柜智能操显装置显示断路 器打开，并且开关状态观察口显示“O”）。
6		在断路器操作开关把手上悬挂“禁止合闸，线路有人工作”标示牌。
7		将断路器手车由工作位置摇至试验位置。
8		检查断路器手车确在试验位置。
9		断开本开关柜的控制电源空气开关。
		以下空白。
备注
操作人				监护人				值班负责人

倒  闸  操  作  票

单位：

发令人			受令人				发令时间：   年   月  日   时   分
操作开始时间            年   月   日   时   分							操作结束时间             年   月  日   时   分
操作任务：     10kV开关由冷备用状态转为运行状态（手动储能方式，供练习）
顺 序		操   作   项   目								操作√
1		核对相关设备的运行方式。
2		合上本开关柜的控制电源空气开关。
3		检查断路器确在分闸位置（开关柜智能操显装置显示断路 器打开，并且开关状态观察口显示“O”）。
4		将断路器手车由试验位置摇至工作位置。
5		检查断路器手车确在工作位置。
6		取下断路器操作开关把手上的“禁止合闸，线路有人工作” 标示牌。
7		手动储能至储能状态观察口显示“已储能”。
8		合上断路器（把断路器操作开关切换至“合闸”位置，然后松手）。
9		检查断路器电流指示正常。
10		检查断路器确在合闸位置（开关柜智能操显装置显示断路 器合闸，并且开关状态口显示“Ⅰ”）。
		以下空白。
备注
操作人				监护人				值班负责人

项目3  低压开关柜倒闸操作

一、项目目的

   1. 熟悉开关柜倒闸操作票的填写；

   2. 掌握低压开关柜倒闸操作。

二、项目内容说明

    低压开关柜的倒闸操作与高压开关柜的类似。因此，低压开关柜的倒闸操作票的填写可参考高压开关柜的倒闸操作票。

    倒闸操作票应填写的内容有：

   （1）应拉合的开关和刀闸。

   （2）断路器小车的拉出、推入。

   （3）检查开关和刀闸的位置。

   （4）检查带电显示装置指示。

   （5）投入或解除自投装置。

   （6）检验是否确无电压。

   （7）检查接地线是否装设或拆除。

   （8）装、拆临时接地线。

   （9）检查负荷分配。

   （10）安装或拆除控制回路或电压互感器回路的保险。

   （11）切换保护回路。

   （12）检查电压是否正常。

    倒闸操作的基本原则：

   （1）切断电源时，先拉开开关，然后拉开刀闸。如开关两侧各装一组刀闸，当拉开开关后，应先拉开负荷侧（线路侧）刀闸，后拉开电源侧刀闸。合闸送电时，操作顺序与此相反。防止发生带负荷拉、合刀闸的事故。

   （2）拉开三相单极刀闸或配电变压器高压跌开式熔断器时，应先拉中相，再拉开处于下风的边相，最后再拉开另一边相。合三相单极刀闸或配电变压器高压跌开式熔断器时，操作顺序与此相反。

   （3）在装设临时携带型接地线时，应先接接地端，后接导体端。拆除时，应先拆导体端，后拆接地端。

   （4）配电变压器停送电操作顺序：停电时先停负荷侧，后停电源侧；送电时先送电源侧，后送负荷侧。

三、项目内容

   （1）填写低压开关由运行状态转为冷备用状态的倒闸操作票；

   （2）填写低压开关由冷备用状态转为运行状态的倒闸操作票；

   （3）上述操作票填写完成后交指导教师审阅，然后按照审阅后的正确操作票分组进行倒闸操作。没有经过指导教师审阅的操作票不得进行倒闸操作。

四、实训设备

     低压开关柜。

五、实训总结内容

    提交项目内容（1）、（2）所填写的倒闸操作票。

项目4  10kV跌落式熔断器的操作

一、项目目的

   1. 熟悉10kV跌落式熔断器操作步骤的原理；

   2. 掌握10kV跌落式熔断器的操作。

二、项目内容说明

跌落式熔断器的作用：用于配电变压器的一次侧、架空配电线路的支线起过载或短路保护，以及客户进口处作为分界点。

掌握跌落式熔断器操作的意义：跌落式熔断器操作是配电线路运行检修工作中一项频繁的电气操作项目。若操作不当，极易发生相间弧光短路。轻者，造成设备烧毁、线路跳闸；重者，造成人身伤害。

三相负荷在开断第一相时，由于负荷转移到其它两相，断口电压较低，产生电弧小；开断第二相时，断口电压较高，切断电路后往往出现强烈的电弧，易使邻相短路；最后拉第三相时，因电路已无电流，也就不会产生电弧。因此，拉第二相时确保安全的关键。另外，气流对操作的安全影响也较为明显。当气流将电弧拉长后有可能引起相间短路，造成大的弧光，危及操作人员的安全。

一般的跌落式熔断器没有消弧装置，所以在变压器停送时，为了防止电弧烧伤事故，应避免带负荷拉闸。变压器停电时，先拉低压侧各分路开关，再拉低压线路总开关，最后拉变压器高压跌落式熔断器。变压器送电操作顺序与此相反。为了防止误操作，在拉高压跌落式熔断器之前，应先检查低压开关是否在断开位置。当跌落式熔断器带有灭弧罩和灭弧触头，可以拉、合变压器的额定电流，因此不受以上操作顺序的限制。

操作人员在操作高压跌落式熔断器时，应注意以下事项：

（1）在操作时，必须使用相应电压等级、经试验合格的绝缘杆，穿绝缘鞋，戴绝缘手套、安全帽。

（2）操作人员在拉、合跌落式熔断器开始或终了时，不得有冲击。冲击将会损伤熔断器，如将绝缘子拉断、撞裂、鸭嘴撞偏、操作环拉断等。在对跌落式熔断器分、合操作时，千万不要用力过猛，发生冲击，且分、合必须到位。

（3）合熔断器过程中用力是慢（开始）→快（当动触头临近静触头时）→慢（当动触头临近合闸终了时）。拉熔断器过程中用力是慢（开始）→快（当动触头与静触头要分开时）→慢（当动触头临近拉闸终了时）。快是为了减少电弧燃烧时间，防止电弧造成电器短路和烧伤触头，慢是为了防止操作冲击力造成熔断器机械损伤。

（4）高压跌落式熔断器三相的操作顺序是：停电操作时，应先拉中间相，然后拉下风相，最后拉上风相；送电时则先合上风相，然后合下风相，最后合中间相。如遇大风时，停电由下风相依次拉开，送电则由上风相依次合上。

三、项目内容

   （1）认识从10kV架空配电线到变压器低压断路器电路中所有的电器，绘制其电气接线原理图；

   （2）自拟10kV跌落式熔断器操作步骤，并交指导教师审核；

   （3）2人一组，1人操作，1人监护，按照经指导教师审核合格的10kV跌落式熔断器操作步骤进行实操，每人都需操作一遍。

四、实训设备

   高压跌落熔断器。

五、实训总结内容

提交项目内容（1）所绘制的电气接线原理图，以及项目内容（2）的经指导教师审核的10kV跌落式熔断器操作步骤。

项目5  高压真空负荷开关及组合电器的操作

一、项目目的

   1. 熟悉高压真空负荷开关及组合电器的结构；

   2. 掌握高压真空负荷开关—熔断器组合电器的操作。

二、项目内容说明

（一）概述

   高压负荷开关具有简单的灭弧装置，可以切合负荷电流和一定倍数（通常为3~4倍）的过负荷电流。但由于负荷开关的开断容量较小，不能切断短路电流和较大的过负荷电流。负荷开关常与熔断器串联配合使用，借助熔断器进行电路短路保护及较大的过负荷保护。由于熔断器为一次性动作使用的电器，所以在电压不高、容量不大和不太重要的配电回路中可用负荷开关串联熔断器来代替断路器，以简化配电装置及继电保护，降低设备费用。

    负荷开关与熔断器串联组合成一体的负荷开关，称为负荷开关—熔断器组合电器。

高压负荷开关在分闸状态有明显可见的断口，可起到隔离开关的作用。

综上所述，负荷开关的功能：通断负荷电流和一定的过负荷电流；结构上有明显可见的断开间隙，可隔离电源，安全检修。结构特点：隔离开关+简单的灭弧装置。注意事项：负荷开关不能断开短路电流和较大的过负荷电流，短路电流和较大的过负荷电流由与负荷开关相串联的熔断器开断。

（二）高压负荷开关的使用注意事项

   （1）垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地。

   （2）运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。

   （3）与负荷开关串联使用的熔断器熔体应选配得当，即当故障电流大于负荷开关的开断能力时，应保证熔体先熔断，然后负荷开关才能分闸。

   （4）合闸时接触良好，连接部无过热现象。巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象。户内型负荷开关上不能用水冲洗。

（三）高压真空负荷开关—熔断器组合电器的操作步骤

本实训所使用的组合电器由隔离开关、熔断器（隔离开关与熔断器合为一体）、真空负荷开关、接地刀闸、操作机构、操作面板等部分组成。组合电器停送电操作的基本原则是：停电时，先让负荷开关分闸，然后拉开隔离开关；送电时，先合上隔离开关，然后让负荷开关合闸。负荷开关的分闸按分闸按钮实现；负荷开关的合闸用操作手柄操作实现。在操作负荷开关合闸的同时使储能弹簧储能，为负荷开关分闸提供能量，达到速拉灭弧之目的。

1.停电操作步骤

   （1）按手动分闸按钮，负荷开关分闸；

   （2）操作手柄插入孔A，逆时针转动180⁰，隔离开关分（操作时须拉出定位销），同时观看接地刀闸的动作；

   （3）取出手柄，验电。

2.送电操作步骤

   （1）操作手柄插入孔A，顺时针转动180⁰，隔离开关合（操作时须拉出定位销），同时观看接地刀闸的动作；

   （2）操作手柄插入孔B，逆时针转动180⁰，送电（同时储能弹簧储能，为负荷开关分闸提供能量，达到速拉灭弧的目的）。

三、项目内容

  （1）仔细分析负荷开关—熔断器组合电器的结构，绘制出该组合电器各电器连接原理图；

  （2）认真观察组合电器的操作面板，分析各部分的功能；

  （3）填写停送电操作票，经指导教师审核后，进行停送电操作。

四、实训设备

    高压真空负荷开关—熔断器组合电器。

五、实训总结内容

   （1）提交项目内容（1）所绘制的电气原理图；

   （2）简述接地刀闸的作用；

   （3）简述断路器、负荷开关、隔离开关的区别。

项目6  低压抽屉式开关柜的拆装

一、项目目的

   1. 熟悉低压抽屉式开关柜的结构；

   2. 熟悉低压抽屉式开关柜内部电器的功能与结构。

二、项目内容说明

   低压开关柜中馈电柜一般是抽屉式的成套柜，它结构紧凑，大大节省了开关柜的占地面积。抽屉的结构配置一样，每个抽屉负责一回或几回馈电线的开合，抽屉内安装了塑壳开关、电流互感器、电流表及电源指示灯等电器。 电流互感器配合电流表监视每相相线上的供电电流的大小，电源指示灯指示馈电线上是否有电压。

    由于抽屉式低压开关柜使用普遍，所以有必要让学生弄清柜的结构及其内部电器的作用、结构及工作原理。

三、项目内容

  （1）仔细分析低压抽屉式开关柜的结构、配电抽屉内部各电器的功能、结构；

  （2）绘制配电抽屉内部各电器之间接线原理图（包括一次接线、二次接线）；

  （3）拆装配电抽屉、电流互感器及塑壳开关。

四、实训设备

    低压开关柜及其配电抽屉。

五、实训总结内容

   （1）提交项目内容（2）所绘制的接线原理图。

项目7  电度表接线

一、项目目的

   1. 熟悉单相有功电度表、三相有功电度表及三相无功电度表的基本原理；

   2. 掌握单相有功电度表、三相有功电度表及三相无功电度表的接线。

二、项目内容说明

   （一）单相有功电度表接线

 顾名思义，单相有功电度表是计量单相电路有功电能表。单相有功电度表分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。直入式电度表又可分为跳入式和顺入式两种。有功电度表的接线类似于有功功率表接线，表内有电流线圈和电压线圈，电流线圈串联于被计量线路，电压线圈并于被计量电压。对于单相有功电度表，电流线圈串接于一根火线，电压线圈并于相应火线与中性线间，那么，该电度表就计量该火线输送的有功电能，如图7-1所示。

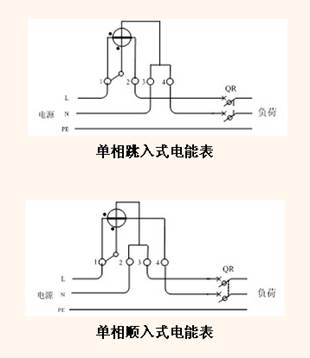

图7-1 单相直入式有功电度表跳入式接线和顺入式接线图

    1.直入式有功电度表接线

   直入式单相有功电度表接线要求为：

   (1)电度表的额定电压应与电源电压一致；其额定电流应等于或略大于负荷电流；

   (2)应使用绝缘铜导线，其截面应满足负荷电流的需要，但不应小于2.5mm²。(有增容可能时，其截面可适当再大些)；

   (3)相线、零线不可接错；

   (4)表外线不得有接头；

   (5)电源的相线要接电流线圈。

    2.经互感器接线的有功电度表

    当被计量的线路中电流很大，电度表的电流线圈不能直接串接于被计量线路，否则，会烧坏电度表电流线圈。这时，需经电流互感器接线，其接线原理图如7-2所示。从图中可见，电流线圈接于电流互感器的二次侧，电压线圈仍并于火线与中性线之间。

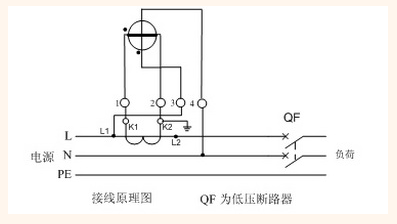

图7-2 经电流互感器接线的单相有功电度表接线图

    经电流互感器接线的单相有功电度表接线要求为：

    (1)电流互感器的精度不应低于0.5级。电流互感器的一次额定电流应等于或略大于负荷电流；

(2)电流互感器的极性要用对，K2要接地；

(3)电度表的额定电压应与电源电压一致，其额定电流应为5A；

(4)二次线要使用绝缘铜导线，中间不得有接头。其截面为：电压回路应不小于1.5mm²；电流回路应不小于2.5mm²；

(5)电流互感器应接在相线上。

   （二）三相四线有功电度表接线

三相四线有功电度表也分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。图7-3为直入式电度表接线，三个电流线圈分别串接于三根火线，三个电压线圈分别接三个相电压。图7-4为带电流互感器的三相四线电度表接线。

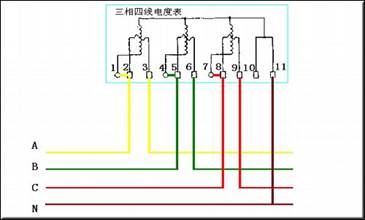

图7-3 直入式三相四线有功电度表接线图

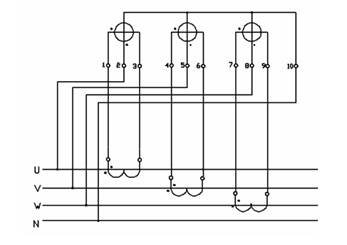

图7-4带电流互感器的三相四线有功电度表接线图

 （三）三相三线有功电度表接线

三相三线有功电度表同样分为直入式电度表(全部负荷电流过电度表的电流线圈)和经互感器接线的电度表两类。图7-5为直入式电度表接线，两个电流线圈分别串接于其中两根火线，两个电压线圈分别接两个线电压，请注意接线方法。

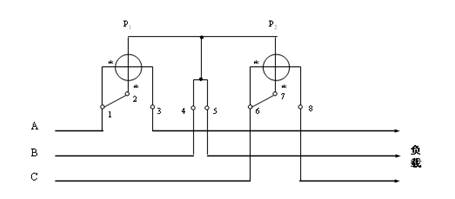

图7-5 直入式三相三线有功电度表接线图

带电流互感器的三相三线电度表接线原理，与带电流互感器的三相四线有功电度表接线原理一样，在此不再赘述。

（四）三相三线无功电度表接线

     翻过三相三线无功电度表接线端子盖,就可以看到其接线图。

 (五）三相四线有功与无功电度表联合接线

KW.h

10

1

2

3

4

5

6

7

8

9

Kvar.h

9

8

7

6

5

4

3

2

1

K1

K1

KM

FR

M

K2

K2

L3

L1

L2

TA1

TA2

FU

V1

W1

TA3

U

K1

K2

U1

V

W

N

PE

3 ~

    图7-6 经电流互感器的三相四线有功无功电度表联合接线图

    经电流互感器三相四线有功、无功电度表联合接线如图7-6所示。从图中可见，无功电度表外部接线与有功电度表类似，但其内部与有功电度表不同。

三、项目内容

  （1）分析图7-1至图7-5接线原理，然后进行接线；

  （2）画出带电流互感器的三相三线电度表接线图，经指导教师审核后，在进行接线；

  （3）按照三相三线无功电度表接线端子盖上的接线图进行。

四、实训设备

    低压单相有功电度表、三相有功电度表及三相无功电度表。

五、实训总结内容

   （1）提交项目内容（2）所绘制的带电流互感器的三相三线电度表接线图；

   （2）提交项目内容（3）的三相三线无功电度表接线图。

附录1：实训总结报告内容

   本实训总结报告的内容包括：

  （1）完成各项目的“实训总结内容”中的内容；

  （2）完成实训总结表（和其他实训一样的那个表格）。

   注：上述两部分内容一起装订成册。

附录2：KYN28-12高压开关柜操作维护说明书

一、面板基本操作

1.合闸分闸操作

    断路器在工作位置或试验位置时，合闸需顺时针旋转“合闸/分闸”转换开关进行合闸，分闸需逆时针旋转“合闸/分闸”转换开关使其分闸。

2.储能操作

    在断路器合闸前，必须先将断路器储能，将储能旋钮打到通的位置，断路器每次合闸后会自动储能，储能完成后储能指示灯有指示。

3.就地和远控

    “就地/远控”转换开关在“就地”位置是断路器的合分闸只能在柜体面板上操作，在“远控”位置时断路器的合分闸只能在后台界面上操作。

4.加热器与照明

    在柜体有温湿度控制器，若柜体内湿度较大需将加热器旋钮打开，使其柜体干燥。需观察电缆室情况时可打开检修照明灯，透过观察窗查看电缆室情况。

二、断路器手车拉出柜外的操作程序

    当断路器需进行检修时，需将其拉出到柜外，步骤如下：

    1.断路器手车（或PT手车、隔离手车、熔断器手车）需要拉出柜外时，应首先完成停电操作程序的所有步骤。

    2.需要进行接地刀合闸操作时，应先打开接地刀操作活门，用接地刀操作手柄（顺时针方向）使接地刀合闸，抽出接地刀操作手柄并确认接地刀处于合闸状态。（如不需要接地刀合闸操作，可不进行此项操作）

    3.打开开关柜前门（断路器室门），拔掉手车的二次插头。

    4.将手车转运小车放置并锁定在开关柜前指定位置；将手车的左右把手同时向内拉至把手Ⅱ位置，并将手车拉出至转运小车上，将手车的左右把手同时向外推至把手Ⅰ位置与转运小车锁孔可靠锁定。

    5.检查开关柜内的上、下静触头防护活门处于自动闭合位置，关闭开关柜前门（断路器室门）。

三、断路器手车推入柜内的操作程序

    当断路器检修完成后，需将其推入到柜内，步骤如下：

    1.通过手车转运小车将断路器手车（或PT手车、隔离手车、熔断器手车）推入开关柜；手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车推入开关柜的试验位置，然后将手车的左右把手同时向外推至把手Ⅰ位置，使手车推进机构与开关柜可靠锁定。

2.将手车的二次插头插入开关柜的二次插座内，并用扣件锁定。此时断路器处于冷备用状态。

四、注意事项

    1.操作程序的每一项步骤完成后，必须确认开关柜及手车部件处于正常状态后，才能进行下一步骤的程序操作。以上程序在操作过程中，如遇到任何阻碍，不可强行操作，应首先检查操作程序是否正确，并检查和排除其他故障后，才可继续进行操作。

    2.断路器手车上的手动合闸、分闸按钮以及手动储能装置只在调试或检修时使用。

    3.用户在通电运行过程中，应随时巡查和记录设备运行状况，如发现设备异常现象（如元器件非正常发热或有异常响声等等），应及时停电检修。
