现场总线高级过程控制对象系统实验装置

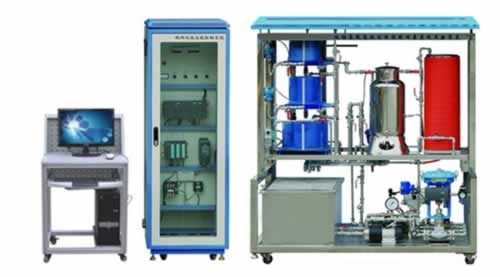

TRYGC-10现场总线高级过程控制对象系统实验装置

一、现场总线高级过程控制对象系统实验装置结构

1过程控制系统实验装置”是从高校自动化相关专业教学实验的需求出发,采 用代表自动化行业技术潮流的现场总线技术,开发出来的进行通讯和远程控制的网络化和数字化实验装.,.下水箱的压力传感器采用通讯接口的压力传感器，通讯接口的压力传感器通过总线供电，不需要另外接工作电源。

2.调节阀支路的流量检测采用通讯接口的检测和变送一体的电磁式流量计。

3.调节阀采用通讯接口的气动调节阀，用来进行回路流量的调节。它具有精度高、技术先进、体积小、重量轻、推动力大、耗气量少、可靠性高、操作方便等优点。由CPU直接发送的数字信号控制阀门的开度，本气动调节阀自动进行零点校正，使用和校正都非常方便。

4.变频器采用通讯接口模块的变频器，其输入电压为单相AC220V，输出为三相AC220V。

5.空气压缩机采用具有无油静音，气量自动调节系统的空压机，用于给气动调节阀提供气源。

二、现场总线高级过程控制对象系统实验装置特点

1.本套实验装置既包含了各种常规的检测装置，又包含了接口的总线检测装置；

2.被控参数全面，涵盖了连续性工业生产过程中的液位、压力、流量及温度等典型参数；

3.真实性、直观性、综合性强，控制对象组件全部来源于工业现场；

4.执行器中既有气动调节阀，又有变频器、可控硅移相调压装置。调节系统除了有设定值的阶跃扰动外，还可以通过对象中的电磁阀和手动操作阀制造各种扰动；

5.一个被调参数可在不同的动力源、不同的执行器和不同的工艺管路下演变成多种调节回路，以利于讨论、比较各种调节方案的优劣；

6.系统设计时考虑到两个信号在本对象中存在着相互耦合，二者同时需要对原独立调节系统的被调参数进行整定，或进行解耦实验，以符合工业实际的性能要求；

7.能进行单变量到多变量控制系统及复杂过程控制系统实验；

8.可构成从现场检测到上位机监控检测之间的全数字通道。
