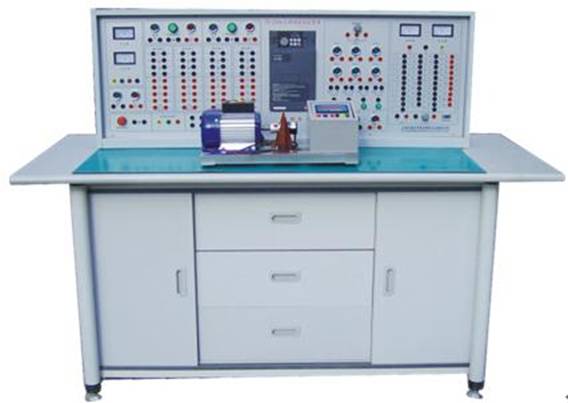

TRYSX-01A变频调速实验装置

一、变频调速实验装置产品特点：

TRYSX-01A变频调速实验装置采用典型的日本三菱公司最近推出的高性能、多功能FR-A4540-1.5K型变频调速器(380V、1.5kW)为主机，内置FR-A5AP选件，外配脉冲编码器电机制动测速系统。整台设备能够完成开环与闭环系统实验以及变频调速器所有功能实验。敞开式的结构，能让学生综合地学习和掌握变频调速器结构原理、检测维护。它适用于大中专院校、职校、技校自动化专业配套教学和开放实验

二、实验台技术参数：

1、输入电源：AC380V±5％ 50Hz　    2、额定电流：3A
3、环境温度：-5℃～40℃　            4、外形尺寸：1600×700×1250mm
5、相对湿度：≤90％(25℃)　          6、变 频器：FR-A4540-1.5K

三、变频调速实验装置产品构成：

1、实验台：安装有实验所需的全部电器元件、仪表、开关按扭等，使整体坚固美观实用，实验方便。

2、实验负载电动机：采用三相异步电动机。

3、实验导线：所有接插件均采用安全型迭接插头，为学生实验提供了极高的安全性，实验插接方便、快捷。

4、电机导轨与光电编码器1副

5、实验桌：一张两座。

四、实验项目：

1．PU点动运行实验                   9．多段速度运转实验

2．外部点动运行实验                  10．速度反馈系统实验

3．开环运行实验                      11．瞬时停电起动实验

4．闭环运行实验                      12．速度定位系统实验

5．外部操作实验                      13．PID控制系统

6．组合操作实验                      14．网络控制实验

7．程序运转实验                      15．通讯操作运转实验

8．频率跳变操作实验

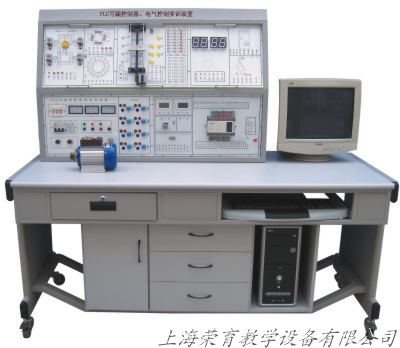

RYSX-01型PLC可编程控制器实训装置

一、PLC可编程控制器实训装置概述

   PLC可编程控制器实训台集可编程逻辑控制器、Gx Developer编程软件、仿真实训教学软件、实训模块、实训实物、电气实训网孔板、电气元器件模块等于一体。在本装置上，可直观地进行PLC的基本指令训练，多个PLC实际应用的模拟及实物控制训练。装置配备的主机采用应用广泛的日本三菱FX系列（FX1N -40MR内置数字量输入24路数字量 输出16路）可编程控制器，配套SC-09通信编程电缆、三相鼠笼异步电机，并提供实训所需的+24V/1A、+5V/1A直流电源。

   PLC可编程控制器实训台适合高职院校、职业学校、技校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的实训。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、PLC可编程控制器实训装置技术性能

1.输入电源：三相四线（或三相五线）~380V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)

3.装置容量：＜500VA

4.重    量：＜110Kg

5.外形尺寸：1600mm×750mm×1600mm

6.安全保护：具有漏电压、漏电流、过载保护装置

三、实训装置的基本配置及功能

1.实训控制屏（铁质双层亚光密纹喷塑结构）：挂放实训模块，内置滑槽，模块在实训屏上可任意移位。

2.实训桌：钢木结构，桌面为防火耐磨材料制作，具有放置工具抽屉、键盘托、显示器搁板。

3.网孔板：具有知识产权的网孔实训板，结构巧妙，实训时电气元件不需螺丝固定，只需一插一拉即可牢牢固定在网孔板上，省时省力，灵活快捷。

4.控制柜：

（1）交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

（2）定时器兼报警记录仪

    定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

（3）直流电源、直流电压/电流表、逻辑输出及指示等

    直流电压：0~10V可调输出；直流电流：4~20mA；直流数字电压表/电流表；电压表量程0~200V、输入阻抗为10MΩ、精度0.5级；电流表量程0~200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。

（4）主机实训组件

配置三菱FX1N-40 mR主机，集成数字量I/O（24路数字量输入16路数字量输出）、RS-422通信口、SC-09通信编程电缆（也可选用其他品牌主机，价格另仪）。

5.实训模块组件

序号	编号	控制对象实训模块	序号	编号	控制对象实训模块
1	SX1	抢答器/音乐喷泉	11	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。
2	SX2	装配流水线/十字路口交通灯
3	SX3	水塔水位/天塔之光
4	SX4	自动送料装车/四节传送带
5	SX5	多种液体混合装置
6	SX6	自动售货机	12	WK1	典型电动机控制实操单元：交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，热继电器2只，元器件安装与网孔板配套底座。
7	SX7	自控轧钢机/邮件分拣机
8	SX8	机械手控制/自控成型机
9	SX9	加工中心
10	SX10	四层电梯	13	WK2	网孔板

6.三相鼠笼异步电机，交流380V/△ 1台

7.PLC仿真实训软件主要功能和特点

（1）通过FLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟，对错误程序进行检查

四、PLC可编程控制器实训装置实训项目

（一）PLC基本技能实训

1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）

3.PLC仿真实训

（二）PLC模拟控制应用实训

4.数码显示控制（实物）

5.抢答器控制（优先级、数值运算，具有声效功能）

6.天塔之光控制（闪烁、发射、流水型）

7.音乐喷泉控制（具有声效功能）

8.十字路口交通灯控制

9.水塔水位控制（自动/手动，自诊断）

10.自动送料装车系统控制

11.四节传送带控制

12.装配流水线控制

13.多种液体混合装置控制

14.自控成型机控制

15.自控轧钢机控制

16.邮件分拣机控制

17.自动售货机控制

18.机械手控制

19.四层电梯控制（实物）

20.加工中心控制（实物）

（三）PLC实物控制实训

21.直线运动位置检测、定位控制（实物）

22.步进电机运动控制（实物）
