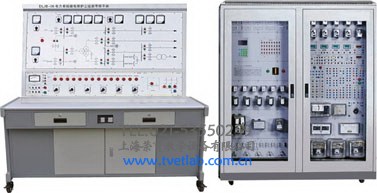

TRY-01电力电气及二次部分实训考核装置

一、电力电气及二次部分实训考核装置概述

本装置是为了适应高职高专教育改革与发展的需要，以培养技术技能型人才而开发的产品，其中电气设备主要包括互感器和开关电器，采用实物，配有与该实物相关的安装接线和运行操作，增强了感性认识，强化了现场应用知识；二次部分主要包括断路器的控制回路与信号回路；中央信号和其他回路等。

本装置适用于发电、供电和电力自动化等相关专业的实训教学，也可供从事继电保护及二次回路的设计、安装和运行的工程技术人员参考。

二、电力电气及二次部分实训考核装置实训项目

（一）互感器实训项目

1.电压互感器特性测试

2.电压互感器接线方式

3.电流互感器特性测试

4.电压互感器接线方式

（二）开关电器实训项目

5.塑壳断路器的原理与接线

6.隔离开关的原理与接线

7.负荷开关的原理与接线

8.自动重合闸的原理与接线

（三）二次部分实训项目

9.信号继电器

10.中间继电器

11.冲击继电器

12.闪光继电器

13.断路器的基本控制回路

14.断路器的防“跳跃”闭锁回路

15.灯光监测的断路器的控制回路

16.灯光和音响监视的断路器控制回路

17.有信号继电器的信号起动回路

18.重复动作手动复归的中央信号装置

19.重复动作自动复归的中央信号装置

20.闪光信号装置

（四）考核项目

21.音响监视的断路器控制回路

22.不重复动作的中央信号装置

23.自动重合闸前加速保护

TRY-02变电二次安装工实训考核装置

一、电力电气及二次部分实训考核装置特点

1.全面性：基本覆盖变电二次安装工初级、中级、高级至高级技师中的考核鉴定项目；

2.开放性：整套装置采用实物与半实物相结合的模式，所有器件、电路均可由学生（员）自主安装、接线调试，能全面考核学生（员）的实际动手能力，适合教学和培训使用。

二、电力电气及二次部分实训考核装置技术指标

1.输入电源：三相五线～380V±10% 50Hz

2.工作环境：温度-10℃～+50℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜3kVA

三、实训项目

变电二次安装工常用材料及器具实训部分

1.二次专业常用绝缘材料的认知

2.二次专业常用工器具的认知

3.万用表、兆欧表的认知

变电二次安装二次电气设备实训部分

1.电压互感器的安装与多种二次接线方式认知

2.电流互感器的安装与多种二次接线方式认知

3.典型控制开关的安装与认知

4.变电站盘用仪表的安装与认知

5.变电站保护型电流、电压继电器的安装与认知

6.变电站保护型中间、时间继电器的安装与认知

7.变电站保护型信号继电器的安装与认知

变电二次隔离开关闭锁电路实训部分

1.隔离开关位置指示电路接线实训

2.单母线系统的隔离开关闭锁接线实训

3.单母线分段带旁母的隔离开关闭锁接线实训

4.双母线系统的隔离开关闭锁接线实训

5.带接地刀闸的母线断路器隔离开关操作闭锁回路接线实训

6.带接地刀闸的输电线路隔离开关操作闭锁回路接线实训

变电二次断路器控制及继电保护中央信号回路实训部分

1.具有灯光监视的变电站断路器控制回路实训

2.具有音响监视的变电站断路器控制回路实训

3.断路器“防跳跃”闭锁控制回路实训

4.有信号继电器的信号起动回路实训

5.变电站二次信号回路（不重复动作信号回路）接线实训

6.变电站二次信号回路（重复动作信号回路）接线实训

7.小容量变电站中央信号回路接线实训

8.变电站直流闪光母线装置实训

9.电动机的Y-△启动控制电路接线实训

10.变电站线路无时限电流速断保护接线实训

11.变电站线路带时限电流速断保护接线实训

变电二次自动装置回路实训部分

1.变电站线路自动重合闸保护实训

2.变电站线路自动重合闸前加速保护实训

TRY-03变配电室值班电工技能培训考核系统

一、变配电室值班电工技能培训考核系统特点

1.一次系统采用典型、现场常用的真实元件，全力创造专业岗位的真实环境；

2.一次系统接线典型、丰富，可以模拟实现各种要求下的倒闸操作；

3.实训项目齐全，能较好地满足培训考核鉴定要求。

二、技术性能

1.输入电源:三相五线～380V±10% 50HZ

2.容量:＜5kVA

3.工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拨＜4000m

三、实训项目

高、低压开关与成套设备的认知与操作

1.10kV高压隔离开关的认知与操作

2.10kV高压真空断路器的认知与操作

3.10kV高压开关柜的认知与操作

4.HD13型低压刀开关的认知与操作

5.DW15型低压万能断路器的认知与操作

6.低压塑壳断路器的认知与操作

7.0.4kV低压开关柜的认知与操作

高、低压电流、电压互感器的认知与接线

8.高、低压电流互感器的认知与接线

9.高、低压电压互感器的认知与接线

电力继电器结构认识与特性测试

10.电流继电器的特性

11.电压继电器的特性

12.中间继电器的特性

13.时间继电器的特性

14.闪光继电器的特性

15.反时限继电器的特性

供配电系统继电保护

16.供电线路带时限过电流保护电路的接线与调试

17.供电线路低电压启动过电流保护电路的接线与调试

18.供电线路电流速断保护电路的接线与调试

19.供电线路电流反时限过电流保护电路的接线与调试

20.配电变压器过电流保护电路的接线与调试

21.配电变压器的电流速断保护电路的接线与调试

22.配电变压器的过负荷保护电路的接线与调试

23.变压器的模拟超温保护

供配电系统的二次回路与自动装置

24.断路器的控制和信号回路

25.  6～35KV系统的绝缘监视装置电路

26.  供配电系统一次重合闸

27.  线路过电流保护与自动重合闸综合

28.  功率因数补偿

35kV变电站监盘与抄表

29.  三相多功能智能仪表的使用和参数设置

30.  智能温湿度控制器的使用和参数设置

31.  系统运行状态监视

32.  35kV双路进线电量监测

33.  35kV变电站主变电量监测

35kV变电站倒闸操作

34.  系统运行方式切换倒闸操作

35.  线路停电倒闸操作

36.  线路送电倒闸操作

37.  两路进线供电转一路供电倒闸操作

38.  一路进线供电转两路供电倒闸操作

39.  双母运行状态切换倒闸操作

40.  分段单母运行状态切换倒闸操作

41.  母线从运行状态转检修倒闸操作

42.  母线从检修状态转运行倒闸操作

43.  变压器从运行状态转检修倒闸操作

44.  变压器从检修状转运行倒闸操作

45.  变压器从运行状态转冷备用倒闸操作

46.  变压器从运行状态转热备用倒闸操作

47.  变压器从冷备用状态转运行倒闸操作

48.  变压器从热备用状态转运行倒闸操作

49.  出线开关从运行状态转检修倒闸操作

50.  出线从检修状态转冷备用倒闸操作

51.  出线从冷备用转热备用倒闸操作

52.  出线从热备用转运行倒闸操作

53.  出线从检修转运行倒闸操作

典型低压电气线路的接线与调试

54.  低压照明电路

55.  低压电动机起停控制线路

56.  低压电动机降压启动控制线路



TRY-04变电站值班员培训考核系统



一、特点

1.功能全面 设备能够完成的实训项目包含当前变电站值班员职业技能的要求，包括高、低压元件及成套设备、多种电压等级（500kV/220kV/110kV）变电站倒闸操作、继电保护及二次回路、微机线路保护、微机变压器主保护、微机变压器后备保护、计量仪表等。

2.实训系统由多个子系统组成，用户可以根据实际需要灵活选配，设备配置的性价比高。

3.实训设备紧密结合电力工业现场，含变电站典型的一次、二次元件，如高压断路器、高压隔离开关、高低压成套设备、电力继电器、微机保护装置、计量仪表等，均采用电力工业级元件。

二、额定参数

1.额定电压：三相五线～380V±10% 50HZ

2.额定容量：＜6kVA

3.工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

三、电力电气及二次部分实训考核装置系统配置

1.变电站倒闸操作实训系统

功能及配置方式与变电站倒闸操作实训系统”基本相同

2.电力系统微机保护综合实训装置

功能及配置方式与“THPWJZ-1型电力系统微机保护综合实训装置”基本相同

3.THPTSD-1-C型继电保护与二次回路实训柜

（1）电力继电器 电磁型电流继电器、电磁型电压继电器、电磁型时间继电器、电磁型中间继电器、静态信号继电器、电磁型差动继电器等多种典型电力继电器

（2）仪表 数字式真有效值交流电压、电流表；数字式直流电压、电流表、数字式电秒表

（3）交直流电源

实训柜装设单相10A带漏电保护空开

交流可调电源：AC0～230V/3A连续可调电源一路，具有短路保护

交流低压电源：AC220V/2A交流电源一路，具有短路保护

直流可调电源：DC0～230V/3A连续可调电源一路，具有短路保护

（4）实训接线板

完成整组继电保护接线实训项目及故障排查考核项目

（5）其它元件

完成实训项目所需的配套元件，如控制开关、灯光音响信号指示、大功率可调电阻等

4.计量仪表实训柜

（1）互感器 含电流互感器、电压互感器

（2）计量仪表 单相有功电能表、三相有功电能表、三相无功电能表

（3）配电盘实训面板以及完成实训所需的其它元件

5.高、低压元件及成套设备（此项用户选配，出厂标准配置中不含）

此套设备根据用户实际需要配置，高压元件及成套设备推荐使用35kV或10kV等级设备，由于可选择种类很多，故此项内容适合用户根据自身实际需求自行购买或由本公司代购。

四、实训项目

1.   变电站高、低设备的认知与操作

2.   110kV仿真变电站倒闸操作

3.   220kV仿真变电站倒闸操作

4.   500kV仿真变电站倒闸操作

5.   微机线路保护实训

6.   微机变压器主保护实训

7.   微机变压后备保护实训

8.   继电器特性测试

9.   继电器整组保护实训—线路保护

10.  继电器整组保护实训—变压器保护

11.  电流互感器接线实训

12.  电压互感器接线实训

13.  单相电能表接线

14.  三相有功、无功电能表接线

15.  配电盘安装及接线





TRY-0535kV变电站及10kV供配电系统倒闸操作屏

一、变电站及10kV供配电系统倒闸操作屏概述

随着我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而且同一电压等级、不同电压等级之间联系也非常紧密，在这种情况下，正确的倒闸便尤为重要。

35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级：35kV具有4路进线，双母带联络；10kV侧采用单母分段，两入两出，环网供电；0.4kV侧采用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、特点

1.   真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境

2.   模块化设计：装置以单片机或PLC为核心，将开关的组合模块单元化设计,可扩展性强

3.   形象性:装置配置了有声光系统,可以有效提高实训、考核效果

4.   软硬结合：装置配有后台软件，客户可选购实现遥测、遥控

三、技术指标

1.   输入电源：单相三线～220V±10% 50HZ

2.工作环境：温度-10℃～+50℃

3.   装置容量：＜1.5kVA

4.   外形尺寸：4000mm×2200mm×500mm

四、实训项目

1.   系统运行方式切换倒闸操作

2.   线路停电倒闸操作

3.   线路送电倒闸操作

4.   出线开关从运行状态转检修倒闸操作

5.   出线从检修状态转冷备用倒闸操作

6.   出线从冷备用转热备用倒闸操作

7.   出线从热备用转运行倒闸操作

8.   出线从检修转运行倒闸操作

9.   两路进线供电转一路供电倒闸操作

10.  一路进线供电转两路供电倒闸操作

11.  35kV母线从运行状态转检修倒闸操作

12.  35kV母线从检修状态转运行倒闸操作

13.  35kV变压器从运行状态转检修倒闸操作

14.  35kV变压器从检修状转运行倒闸操作

15.  10kV母线从运行状态转检修倒闸操作

16.  10kV母线从检修状态转运行倒闸操作

17.  10kV变压器从运行状态转检修倒闸操作

18.  10kV变压器从检修状转运行倒闸操作



TRY-06变电站倒闸操作实训系统

三、技术性能

1.额定电压：三相五线～380V±10% 50HZ

2.额定容量：＜1.5kVA

3.工作环境：环境温度-5℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

四、基本实训项目

1.   系统运行方式切换倒闸操作

2.   线路停电操作

3.   线路送电操作

4.   出线开关从运行状态转检修倒闸操作

5.   出线从检修状态转冷备用倒闸操作

6.   出线从冷备用转热备用倒闸操作

7.   出线从热备用转运行倒闸操作

8.   出线从检修转运行倒闸操作

9.   两路进线供电转一路供电倒闸操作

10.  一路进线供电转两路供电倒闸操作

11.  母线从运行状态转检修倒闸操作

12.  变压器从运行状态转检修倒闸操作

13.  母线从检修状态转运行倒闸操作

14.  变压器从检修状态转运行倒闸操作





TRY-07电测仪表工培训考核装置

一、概述

本装置是根据《中华人民共和国职业技能鉴定规范•电力行业（电测仪表）》，参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件，可作为电力行业电测仪表工初级至高级技师的培训考核装置。也可用于其他行业对电工仪表知识的培训考核，包括高校、中专、技校“电气测量”类课程的实验、实训和考核。

二、电力电气及二次部分实训考核装置特点

1.   仪表种类多样，满足电测仪表工从初级到高级技师的培训考核要求，用户可根据不同需求进行选择

2.   电流、电压互感器与凸轮开关配合，可完成多种形式的电表接线实训

3.   实训台内各种电压调节、电流调节、频率调节、检定装置等设备配套齐全

4.   提供多功能、高精度虚拟仪表（代替数字显示多用表）和直流电位差计作为标准的两种检定方法

三、技术性能

1.   输入电压：三相四线～380V±10% 50HZ

2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m

3.   装置容量：＜3.0kVA

四、培训项目

1.   安装式电表工作原理与量程扩展、数字仪表工作原理

(1)  磁电系电流表原理与量程扩展

(2)  磁电系电压表原理与量程扩展

(3)  数字式直流电压表

(4)  数字式直流电流表

(5)  数字式交流电压表

(6)  数字式交流电流表

2.   电测量指示仪表的检定、测试、调试、修理

(7)  安装式电流表

(8)  安装式电压表

(9)  安装式单相有功功率表

(10)安装式单相无功功率表

(11)安装式单相功率因数表

(12)安装式三相有功功率表

(13)安装式三相无功功率表

(14)安装式三相功率因数表

(15)安装式频率表

(16)安装式整步表

(17)万用表

(18)嵌形表

(19)实验室用电流表

(20)实验室用电压表

(21)实验室用功率表

(22)实验室用频率表

4.   直流电工仪器的检定、测试、调试、修理

(23)标准电池

(24)标准电阻

(25)直流电阻箱

(26)直流电桥

(27)直流电位差计

(28)直流分压箱

5.   数字仪表的检定、测试、调试、修理

(29)直流数字电压表

(30)直流数字电流表

(31)交流数字电压表

(32)交流数字电流表

6.   电量变送器的检定、测试、调试、修理

(33)电流变送器

(34)电压变送器



TRY-08装表接电工实训系统

一、概述

本实训装置能以直观的教学形式对学生进行专业技能的实训，具有装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。

本装置适用于工厂供配电，电气技术等专业的相关课程的实训考核，也可用于电力行业从事计量、装表、抄表工作的人员培训。

二、特点

1.   布线自主灵活：装置采用实训设备经典形式网孔板结构，学生可以自主、灵活的安排元件器的布局，进行布线设计；

2.   资源丰富：装置配备了电源、表计、开关、感性负荷、阻性负荷，方便学生对元件进行检测、接线；

3.   保护完善：装置带有过流保护、漏电保护、过压保护。

三、技术性能

1.   输入电源：三相四线～380V±10% 50HZ

2.工作环境：温度-10℃～+50℃

3.   装置容量：＜5kVA

四、装置配置

(一)屏体

屏体由网孔板、铝质型材构建；桌面为防火、防水、耐磨高密度板；屏下方设有左右两个抽屉（带锁）。装置整体结构坚固、造形美观大方。

(二)实训元件

1.   电流互感器

2.   电压互感器

3.   塑壳断路器

4.   微型断器器

5.   各式电能表

五、实训项目

1.   电流互感器的极性检查

2.   电压互感器的极性检查

3.   三相四线有功电能表接线

4.   三相无功电能计量接线

5.   单相电能表接线

6.   电能表联合接线

7.   单相普通电子式电能表接线

8.   电子式多功能电能表接线

9.   不同要求下的高压电能计量装置配置、安装、接线

10.  不同要求下的低压电能计量装置配置、安装、接线

11.  低压电能表和互感器特殊接线

12.  电能计量装置接线后的停电检查

13.  电能计量装置接线后的带电检查

14.  远程抄表系统的安装与调试



TRY-10热工仪表及控制实训装置



一、产品特点

1.真实性：采用电厂的装置元件,适合本专业岗位培训

2.网孔板设计：采用网孔板的结构，可自行设计布线系统，进行设备的安装、接线等实训操作

二、      技术性能

1.输入电源：三相四线～380V±10%50Hz

2.工作环境：温度-10℃～+50℃，相对湿度＜85%（25℃），海拔＜4000m

3.装置容量：＜3kVA

4.外形尺寸：控制平台：1800mm×630mm×1773mm；对象系统：1600mm×750mm×1540mm

三、系统组成

系统对象包含有：不锈钢蓄水箱,有机玻璃圆筒型水箱,电阻炉,电动执行机构,气动执行机构,空气压缩机,阀门及管道。

四、实训项目

1.实训装置的系统组成认知

2.测量元件的原理及安装

（1）温度测量原理及温度测量元件的安装

（2）压力测量原理及压力测量元件的安装

（3）流量测量原理及液位测量元件的安装

（4）物位测量原理及物位测量元件的安装

3.测量元件的单体校验

（1）热电偶的校验

（2）热电阻的校验

（3）流量检出装置的校验

（4）物位检出装置的校验

（5）压力检出装置的校验

4.显示仪表及变送器的安装调试

（1）动圈仪表的安装及调试

（2）压力变送器安装及调试

（3）液位变送器安装及调试

（4）电容式差压变送器安装及调试

（5）盘上仪表的安装及调试

5.开关量仪表的安装调试

（1）压力开关的安装及调试

（2）差压开关的安装及调试

（3）流量开关的安装及调试

（4）温度开关的安装及调试

6.气动基地式仪表的安装调试

（1）气动基地式压力仪表的安装及调试

（2）气动基地式差压仪表的安装及调试

（3）气动基地式液位仪表的安装及调试

（4）气动基地式温度仪表的安装及调试

7.控制仪表的安装调试

（1）电动调节阀的安装及调试

（2）气动调节阀的安装及调试

（3）可编程序控制器控制系统的安装及调试

（4）执行器及执行机构安装及校验





TRY-11电能计量技能实训平台



一、特点

1.   真实性：本平台所配置的电能表、互感器以及相关的检测设备都采用工业现场中常用的、主流产品。

2.   资源丰富：配备了各类电源、表计、开关、感性负荷、阻性负荷，电能表校验仪、互感器校验仪等。

二、技术性能

1.   输入电源：三相四线～380V±10%50Hz

2.工作环境：温度-10℃～+50℃

3.   装置容量：＜5kVA

三、实训项目

（一）   互感器、电能表校验实训

1.   电流互感器的极性检查与校验

2.   电压互感器的极性检查与校验

3.   感应式单相电能表的校验

4.   感应式三相三线有功电能表的校验

5.   感应式三相四线有功电能表的校验

6.   感应式无功电能表的校验

7.   单相普通电子式电能表的校验

8.   多功能电子式电能表的校验

（二）   互感器、电能表故障检测

1.   三相四线电能表的错相故障检测

2.   三相四线电能表的断线故障检测

3.   三相四线电能表的电压互感器极性反接故障检测

4.   三相四线电能表的电流互感器极性反接故障检测

5.   三相三线电能表的错相故障检测

6.   三相三线电能表的断线故障检测

7.   三相三线电能表的电压互感器极性反接故障检测

8.   三相三线电能表的电流互感器极性反接故障检测



TRY-13电力系统继电保护工培训考核平台

一、特点

本装置将所需各种电源、仪表、负载、模拟断路器、故障设置模块等有机地结合在一起，配套齐全。用户无须购买其它配件就可完成所有实训、考核项目。装置占地面积小，节约用房。

设有电压型漏电保护器和电流型漏电保护器，电源输出均有监视和短路保护功能，确保操作者和设备安全。控制屏还设有定时器兼报警记录仪，为学生技能考核提供统一标准。

二、技术性能

1.   输入电压：三相四线～380V±10% 50Hz

2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m

3.   装置容量：＜1.5kVA

三、实训项目

1.   继电器构造、工作原理及特性检验

(1)  电磁型电流继电器与电压继电器

(2)  时间继电器

(3)  中间继电器

(4)  信号继电器

(5)  功率方向继电器

2.   自动装置与继电保护

(6)  自动重合闸装置的应用与检验

(7)  备用电源自动投入的应用与检验

3.   电网继电保护

(8)  无时限电流速断保护

(9)  带时限电流速断保护

(10)定时限过电流保护

(11)阶段式电流保护（三段式过电流保护）

(12)反时限过电流保护

(13)低电压闭锁速断保护

(14)无时限零序电流速断保护

(15)阻抗继电器的接线方式

(16)距离保护及方向距离保护整定计算

(17)输电线路的纵差动保护

4.   主设备继电保护

(18)Y/Y-12双绕组变压器差动保护

(19)Y/D-11双绕组变压器差动保护

(20)三绕组变压器差动保护

(21)变压器后备保护及过负荷保护

(22)单母线电流差动保护

(23)并联补偿电容器不平衡电压保护

(24)双星形接线的中性线电流平衡保护

5.   自动装置与继电保护

(25)自动重合闸

(26)备用电源自动投入

6.   电气二次控制回路

(27)重复动作自动复归中央音响信号装置

(28)具有灯光和音响监视的断路器控制回路

(29)装设跳跃闭锁继电器的断路器控制回路



TRY-14电力系统综合自动化技能实训考核平台

一、      概述

该平台由五部分组成：同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验，也可用于电力行业对从事发电人员的培训。

二、特点

1.   自动装置全部采用液晶中文菜单显示，直观、清晰

2.   自动装置将指示灯和按键组合在薄膜面贴上，美观、简洁、操作方便

3.   自动装置采用软件调试和校准，调试人员不拆面板即可调试

4.   具有完善的人身保护功能

三、实训项目

1.   原动机的起动与运转

（1）调速装置操作

（2）调速装置及原动机控制

2.   发电机机电特性

（3）发电机的空载特性曲线测试

（4）发电机的短路特性曲线测试

（5）发电机外特性及调整特性

（6）发电机零功率因数负载特性

3.   同步发电机励磁控制

（7）微机励磁装置基本操作

（8）不同α角（控制角）励磁电压波形观测

（9）同步发电机起励

（10）控制方式及其相互切换

（11）逆变灭磁和跳灭磁开关灭磁

（12）伏赫限制

（13）欠励限制

（14）同步发电机强励

（15）调差特性

（16）过励限制

4.   准同期并列运行

（17）微机准同期装置基本操作

（18）自动准同期条件测试

（19）线性整步电压形成（相敏环节）测试

（20）导前时间整定及测量方法

（21）压差、频差和相差闭锁与整定

（22）手动准同期并网

（23）半自动准同期并网

（24）自动准同期并网

5.   单机——无穷大系统稳定运行方式

（25）单回路稳态对称运行

（26）双回路和单回路的稳态对称运行比较

（27）单回路稳态非全相运行

6.   单机带负荷

（28）独立系统特性

（29）投、切不同负荷

（30）单机甩负荷

7.   电力系统功率特性（功角）和功率极限（静态稳定性）

（31）无调节励磁时，功率特性和功率极限的测定

（32）手动调节励磁时，功率特性和功率极限的测定

（33）微机自并励时，功率特性和功率极限的测定

（34）微机他励时，功率特性和功率极限的测定

（35）单回路、双回路输送功率与功角关系

（36）提高电力系统静态稳定性

8.   电力系统暂态稳定性

（37）短路类型对电力系统暂态稳定性的影响

（38）故障切除时间对暂态稳定的影响

（39）有无强励磁对暂态稳定性影响试验

（40）线路重合闸及其对系统暂态稳定性影响

（41）同步发电机异步运行和再同步

（42）提高电力系统暂态稳定性的措施

TRY-15高电压技术实训装置

一、特点

1.现场感强：实训项目所需的测试仪器完全采用电力工业现场电气试验的工业主流产品，试验对象同样采用电力现场常用高、低压电气设备。

2.针对性强：实训项目的设置及实施方式完全符合现场高压电气试验的主要工作内容和工作流程。

3.性价比高：由于装置提供的测试设备具有很强的通用性，用户不仅可以根据自身实际情况选择实训项目，还可自行购置试验对象而不会对实训项目造成影响，从而在降低成本的同时使设备利用率得到提高。

二、额定参数

1.额定电压：三相五线～380V±10% 50Hz

2.工作环境：环境温度0℃～40℃相对湿度＜85%（25℃）海拔＜4000m

3.额定容量：＜8.0kVA

4.实训场地特殊要求：

(1)强烈建议高压实训场地设在一楼，并使用单独场地

(2)实训场地电源容量根据设备套数而定，单套设备要求实验室单相容量不小于10kVA

(3)实验场地室需设置专用接地线

(4)实训场地需设置安全围栏（非金属材料），设置安全警示标牌。安全围栏外试验操作台前以及有学生站立的位置必须铺设绝缘橡胶垫

三、系统配置

1.试验设备

(1)交直流试验变压器（含操作台）

额定容量：6kVA

输入电压：AC220V               输入电流：30A

输出电压：AC50kV,DC70kV        输出电流：100mA

阻抗电压：＜10%                 空载电流：＜4%

变比：250         测量变比：500

联接组别：I,I0                 测量精度：1.5级

冷却方式：油浸式

附件：水阻、放电棒、高压滤波电容

(2)直流微安（毫安）表

仪表采用了完善的屏蔽措施和抗干扰电路，在高压下也能进行可靠测量，另设过流、过压保护电路，以确保仪表不受冲击损伤。适用于高压电气试验中泄漏电流和电导电流的测量。参数如下：

测量范围：（0～2000）μA、（0～20）mA

分辨率：1μA、0.01mA

精度：0.5级

(3)放电保护球隙

该产品是高压试验必不可少的设备，可用于球隙放电和过电压保护。用于高压试验，过电压保护和高压精确测量，结构简单、体积小、重量轻、便于携带。

(4)交直流分压器

用于工频交流和直流高电压的测量，该装置采用阻容式分压原理，具有使用方便、显示直观、测量精度高等优点。可代替高压静电电压表。参数如下：

测量精度：1%

量程范围：AC：50、100、150、200、300（kV）  DC：70、140、210、280、424（kV）

分压比：1000：1

(5)绝缘油介电强度测试仪

在传统试油机的基础上，结合了电子测控技术开发的新产品,仪器结构简单紧凑，操作使用方便，抗干扰性能强，是新一代绝缘油击穿电压和介电强度测量的理想产品。参数如下：

输入电压：AC220V±10%，50Hz±2.5Hz

输出电压：0～60kV

电压测量精度：２%

击穿电压显示分辨率：0.01kV

升压速度：（2000±200）V/s

适用环境：温度0℃～40℃，相对湿度≤75%

(6)绝缘电阻测试仪

环境温度：0℃～+45℃，相对湿度：≤85%RH

电压等级：DC500V、DC1000V、DC2000V、DC2500V

测量范围：5MΩ～100GΩ

相对误差：±10%

(7)接地电阻测量仪

适于测量各种接地装置的接地电阻和地电压，还可测量土壤电阻率及低阻导体电阻值。基本参数如下：

Ø接地电阻测量（适于土壤电阻率、导体电阻值的测量）

测量范围：0.00-19.99Ω；20.0-199.9Ω；200-1999Ω

基本误差：≤±（5%+2d）

地电压引入的测量误差：≤±2%AC50HZ≤5V

电压极辅助接地电阻RP和电流极辅助接地电阻RC引入的测量误差：≤±2%

地电压测量Ø

测量范围：0.00-19.99V

准确度：≤±（5%+2d）

(8)抗干扰介质损耗仪

介质损耗仪是发电厂、变电站等现场测量绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等各种高压电力设备介质损耗角正切（tgδ）和电容值（Cx）的高精度仪器。能保证在强电场干扰下准确测量，仪器使用中文菜单，操作简单、使用方便。与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。基本参数如下：

输入电压：AC220V±10%，50Hz±2.5Hz

输出电压：0.5kV～10kV,每档增加500V，共计10档

容量：1000VA

分辨率：tgδ0.01%Cx1pF

准确度:tgδ±(读数×1%+0.08%)   Cx±(读数×1.5%+5pF)

测量范围：0.1%＜tgδ＜50%          3pF＜Cx＜60000pF,10kV时Cx＜30000pF，5kV时Cx＜60000pF

2.试验对象（此项用户必配外设，出厂标准配置中不含）

试验对象包括电力变压器、互感器、各种绝缘材料、高压绝缘子、电容器、绝缘油等材料。由于试验对象的选择种类很多，故此项内容适合用户根据自身实际需求自行购买或由本公司代购。

四、实训项目

1.固体绝缘材料绝缘强度试验

2.变压器绝缘油试验

3.空气在直流电场中的放电

4.空气在工频电场的放电

5.沿面放电

6.绝缘子串电压分布测量

7.绝缘电阻测量

8.直流泄漏和耐压试验

9.接地电阻测量

10.介质损耗角测试

电力工程实训考核系列

序号	型 号	设 备名称	备   注
1	TRY-01	电力电气及二次部分实训考核装置
2	TRY-02	变电二次安装工实训考核装置
3	TRY-03	变配电室值班电工技能培训考核装置
4	TRY-04	变电站值班员培训考核系统
5	TRY-05	35KV变电站及10KV供配电系统倒闸操作屏
6	TRY-06	变电站倒闸操作实训系统
7	TRY-07	电测仪表工培训考核装置
8	TRY-08	装表接电工实训系统
9	TRY-09	抄表核算员培训考核装置
10	TRY-10	热工仪表及控制实训装置
11	TRY-11	电能计量技能实训平台
12	TRY-12	电力负荷控制员实训系统
13	TRY-13	电力系统继电保护工培训考核平台
14	TRY-14	电力系统综合自动化技能实训考核平台
15	TRY-15	高电压技术实训装置

TRYDAZ-09型电气安装与调试实训考核装置

一..设备要求采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面喷塑，色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度，即安全又能使使用者刚收到施工现场环境，横向，纵向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时，钢制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出udaoxian穿入明装底盒。配套的PVC管弯管器，可方便的对PVC管弯成90度。

   可进行电工安装，如桥架安装，PVC管安装，吊灯，白炽灯座，日光灯，开关，插座，控制箱，配电箱等，包含有交流异步电动机，直流电动机，步进电机，伺服电机，温度控制器，电偶，PLC，变频器触摸屏等控制与受控对象。每个操作组配套一个移动式工具车和元件柜，便于对原件的保管和安装施工，从根本上解决了学校在普通墙面上进行安装培训的使用不方便，实训范围窄的问题。

设备应具有组装灵和方便的特点，可以根据学校的实际教学条件组成：2人组，3人组，4人组……，单面，双面等不同的方式，长度组合基于2个0.8米的基本组合单元，辅助配有0.2米，0.4米的组合单元，形成不同的长度组合，以满足不同的教学场地。

三.电气安装与调试实训考核装置配置参数：

2人实训组（单面）长*宽*高=2006mm*1003mm*2410mm

1电气安装与调试实训考核装置配电箱部分：

包括三项四线有功电度表，单相有功电度表，闸刀开关，电流互感器，漏电型空气开关，空气开关，漏电型空气开关，空气开关，电流表，电压表，电压转换开关，安装导轨等，均安装在配电箱内。

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	三相四线有功电度表	DT862-4	只	1	5A,接线端子连接	安装在配电箱内
2	隔离开关	HG1-32/30	只	1	3极，30A	同上
3	漏电型空气开关	DZ47LE-32	只	1	3P+N	同上
4	空气开关	DZ47-63/C6	只	1	3P	同上
5	漏电型空气开关	DZ47LE-32/C6	只	1	1P+N	同上
6	电源指示灯	AD58B-22D	只	3	黄、绿、红各一只	同上
7	配电箱箱体	450mm×520mm×220mm	只	1	含接地排、接零排

2.照明套件

包括日光灯组件，节能灯，钠灯，灯头，声控开关，吸顶灯，控制开关，触摸开关等

序号	名称	规格/型号		单位	数量	备注（说明）	状态
1	日光灯组件	T5一体化	21W（带罩）	套	1		散装发出
2	节能灯	9W		只	2		同上
3	钠灯	110W		套	1	含灯头及镇流器和灯罩	同上
4	螺口平灯头	E27		只	2		同上
5	声控开关	86型		只	1		同上
6	泰力1插	118型		只	2		同上
7	泰力2插	118型		只	1		同上
8	泰力1开	118型		只	1		同上
9	飞雕2开	86型		只	2		同上
10	飞雕4开	86型		只	2		同上
11	吸顶灯	21W		只	1	配节能灯管	同上
12	触摸开关	86型（带明装底盒）		只	1		同上
13	暗盒	86型		只	5		同上
14	明盒	86型		只	3		同上
		118型		只	1		同上
15	白板	86型		只	2		同上
16	塑料圆木	YM-2		只	3		同上

3.电气控制箱

包括组合开关，塑壳开关，接触器，辅助触头，三菱FXON-3A，三菱D740/0.75KW，时间继电器，热继电器，温度控制器，触摸屏（7寸彩色），开关电源，接线端子排，安装导轨，变压器，整流桥堆，单相交流调压器等，均应安装在控制箱内。

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	塑壳开关	NM1-63S/3200 20A	只	2	3极（正泰）	安装在控制箱内
2	接触器	CJX2-0910/220V	只	5		同上
3	辅助触头	F4-22	只	3		同上
4	PLC	H2U-1616MT	只	1		同上
5	变频器	MD330T1.5KW	只	1		同上
6	扩展模块	H2U-0016ERN	只	1		同上
7 8	时间继电器	ST3PF-2 30S AC220V	只	1	2组断电延时	同上
		ST3P C-A 30S AC220V	只	1	1组瞬动、1组延时	同上
	热继电器	JRS1D-25（独立安装）	只	3	0.4A(调节范围0.25~0.4A)  2只 0.63A(调节范围0.4~0.63A)  1只	同上
9	温度控制器	E5CZ-C2MT	只	1		同上
10 11	开关电源	DC24V 2A	只	1	触摸屏及温控器用	同上
			只	1	步进驱动器用	安装在电机支架上
	触摸屏	TPC7062K	只	1	7寸彩色屏（昆仑通泰）	安装在控制箱内
12	安装导轨	C45	条		若干	同上
14	电源指示灯	AD58B-22D	只	5	红色	同上
15	按钮开关	LA68B-EA35	只	10	红、绿各5只	同上
16	紧急停止开关	LA68D-11ZS	只	1	红色	同上
17	旋钮开关 （选择开关）	LA68B-ED25	只	2	2挡	同上
		LA68B-ED35	只	2	3挡	同上
18	控制箱箱体	500mm×700mm×230mm	只	1	含接地排、接零排

4.电机

包括三相交流异步电动机（Y-△）,三相交流异步电动机（Y-△）带离心开关，三相交流异步电动机（双速60W），他励直流电动机，步进电机（两相混合式含驱动器），交流伺服电机（台达伺服汗驱动器），均应安装在电机底板上。

序号	名称	规格/型号		单位	数量	备注（说明）	状态
1	三相交流异步电动机	(Y-△)		只	1		在电机底板上
2	三相交流异步电动机	(Y-△)带离心开关		只	1		在电机底板上
3	三相交流异步电动机（双速60W）	2/4双速电机		只	1		在电机底板上
4	它励直流电动机	DC110V/50W		只	1		在电机底板上
5	步进电机	驱动器	SH-20403	只	1	两相混合式（含驱动器）	在A电机底板上
		电机	42BYGH5403
6	交流伺服电机	驱动器	ASD-A0421-AB	只	1	台达伺服（含驱动器）	在A电机底板上
		电机	ECMA-C30604PS

5.指令与指示原件

包括安装在传感器支架上的行程开关，光电传感器，电容式传感器，电感式传感器；安装在主令控制上的按钮，指示灯，选择开关，主令开关箱以及温度传感器（热电偶）等

序号	名称	规格/型号	单位	数量	备注（说明）	状态
1	行程开关	YBLX-ME/8104	只	4	见图纸	安装在传感器支架上
2	电容式传感器	CSB4-18M60-EO-AM	只	1	见图纸	安装在传感器支架上
3	电感式传感器	GH1-1204NA	只	1	见图纸	安装在传感器支架上
4	光电式传感器	GH3-N1810NA	只	1	见图纸	安装在传感器支架上
5	温度传感器 （热电阻、热电偶）	Pt100	只	1	与温控器配套	散装发出
		K型（￠5×50×550）	只	1

6.线路器材

序号	名称	规格/型号	单位	数量	备注
1	PVC管	￠16	根	2	3米
2	PVC直通	￠16	只	10
3	PVC壁疏	￠16	只	30
4	扎带	3*100mm	包	1	500只/包
5	M4*20螺丝带帽	200只/套	套	1	带2只平垫1只弹垫
6	线槽	3025	根	2	2米/跟
7	绝缘导线	BVR1.5mm 平方米	盘	3	红，绿，黄各一盘
		BVR1.5mm 平方米	盘	2	蓝，双色各一盘
8	PVC线槽	5025	根	3	3米/根（白色）
9	桥架	50*50	根	3	2m/根（含附件）
10	异型号码管	1.5mm	米	6
11	冷压叉	SV￠1.5	只	280	红绿黄各80只 蓝黑各20只
12	缠绕带	￠10（10米/包）	包	2

7.电工工具

序号	名称	规格/型号	单位	数量
1	尖嘴钳	125mm	把	1
2	剥线钳		把	1
3	压接钳		把	1
4	电工钳	200mm	把	1
5	一字螺丝刀	￠4*100mm	把	1
6	十字螺丝刀	￠4*100mm	把	1
7	电笔螺丝刀	500V	把	1
8	万用表	MF500	盘	3
9	铝合金人字梯	1.5米高	付	1
10	平锉刀	200mm	根	3
11	钢卷尺	3m	只	1
12	电工刀	多用105mm	把	1
13	钢板尺	300mm	把	1
14	直角尺	200mm	把	1
15	活动扳手	6时	把	1
16	六角扳手		套	1
17	保险丝	15A	卷	1
18	手锯弓		架	1
19	手锯条	细牙	盒	1
20	弯管器		根	1
21	兆欧表	500V	块	6
22	角向砂轮机	￠70	只	1
23	砂轮切割机	200mm带防护罩	台	1
24	手电钻		只	1

8.其他

序号	名称	规格/型号	单位	数量	备注
1	电气安装与维修实训考核装置台架（标准配置组）	长*宽*高2006*1003*2410mm	组	1
2	原件存放柜	900*450*2000mm	个	1
3	可移动工具台	930*740*860mm	辆	1	带重载自锁脚轮
4	电加热器	电热源	只	1
5	移动式电源控制台	400*280*300mm	台	1	提供前级保护

三．实训项目要求

1.电度表的接线实训

2.配电箱的安装实训

3.控制箱的安装实训

4.日光灯的安装实训

5.白炽灯的安装实训

6.吸顶灯的安装实训

7.节能灯的安装时讯

8.配电箱的电能分配接线实训

9.控制电路的接线与调试实训

10.PLC控制电路的接线与调试实训

11.PLC的基本指令编程（含部分特殊指令的应用）实训

12.变频器的基本参数设置实训

13.变频器的多速段控制实训

14.触摸屏的基本界面设置与应用实训

15.步进电机及驱动器的接线与参数设置实训

16.伺服电机及驱动器的接线与参数设置实训

17.热电偶与温控装置的接线与参数设置实训

18.多种传感器的接线与调试实训

19.模拟量模块的使用实训

20.常用电工工具的使用

21.直流电机的控制与调速实训

22.PVC管得处理与布置实训

23.PVC管得穿线实训

24.开关与插座的安装实训

25.分线盒的安装实训

26.线路分配的基本设计

27.施工规范的学习与训练

28.安全施工要求学习与训练

29.两地控制一盏灯实训

30.线槽布线施工训练

31.隐蔽工程施工训练

32.高压钠灯的接线实训

技术指标：

1.  工作电源：三相五线 供电 AC380V/220V +/-7.5% 50HZ

2.  工作环境：用绝缘地板（或使用绝缘地毯）

3.  实训装置网孔板尺寸：长*宽=798*768mm

4.  实训装置外形尺寸：见配置清单

5.  实训装置材料：钢板。钢板厚度≥1.5mm

6.  实训装置电源：提供带有开关，电压指示及短路保护，采安全型插线插座的三相电源输出和航空插头提供电源。

7. 消耗功率：≤2KW

安全保护措施：具有接地保护，过流过载，漏电保护功能，符合相关的国家标准。
