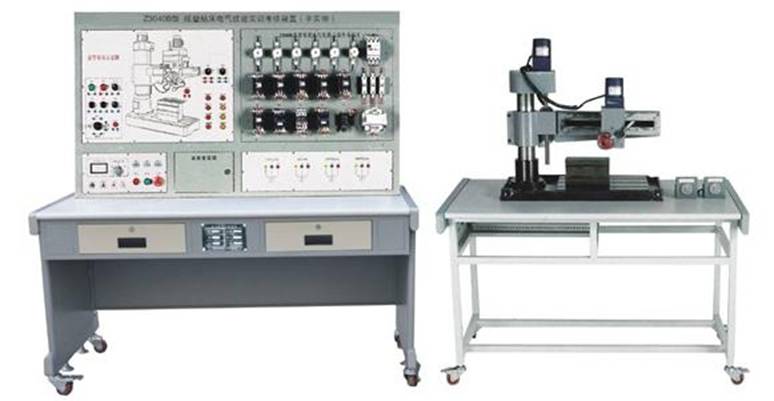

TRY-Z3040B型摇壁钻床电气技能实训考核装置（半实物）

本装置由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。

一、摇壁钻床电气技能实训考核装置技术性能

1、输入电源：三相四线（380V±10%  50Hz）

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)

3、装置容量：＜1KVA

4、重    量：150kg

5、外形尺寸：1800mm×700mm×1250mm

二、装置构成

（一）主控屏

1、三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

3、三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。

4、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。

（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。

（三）仿真机床一台，通过电缆与机床电器装载板相连接，演示机床的各种动作。

（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。

三、实训项目与目的

1、熟悉常用低压电气的机构、原理；

2、通过观察机床模拟运动，了解机床的真实运动状况；

3、掌握机床电器控制原理及各种保护装置；

4、掌握机床常见故障发生部分现象及排除方法。

四、故障点设置一览表

故障编号	故障现象	故障编号	故障现象
1	机床不工作	15	立柱不能夹紧
2	机床不工作	16	立柱不能松开
3	机床不工作	17	主轴箱不能保持松开
4	主轴电机不能启动	18	主轴箱不能松开
5	主轴电机不能启动	19	主轴箱不能松开
6	摇臂不能上升	20	主轴箱不能松开
7	摇臂不能上升	21	主轴箱不能松开
8	摇臂不能下降	22	机床不能启动
9	摇臂不能下降	23	机床不能启动
10	摇臂不能下降	24	冷却泵不能启动
11	立柱不能夹紧	25	照明灯不亮
12	立柱不能夹紧	26	主轴不工作
13	立柱不能夹紧	27	立柱夹紧电机不工作
14	立柱不能松开	28	摇臂不能升降

TRY-M7130K型 平面磨床电气技能培训考核实验装置

一、平面磨床电气技能培训考核实验装置概述

     “TRY-M7130K型平面磨床电气技能培训考核实验装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于教学演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、磨床电气技能培训考核实验装置适用范围

    本装置适用于M7130K平面磨床电气控制的模拟与M7130K平面磨床电气故障排除的技能考核。

三、磨床电气技能培训考核实验装置技术性能

  1、输入电源：三相四线（~380V±10%  50Hz）

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3、装置容量：＜1KW

4、 外形尺寸：1410mm×725mm×1535mm

四、磨床电气技能培训考核实验装置装置的基本配备

1、电源控制面板（铝质面板）

（1）交流电源（带有漏电保护措施）

    提供市电提供三相交流电源（380V）

（2）人身安全保护体系

    电压型漏电保护器：对线路出现的漏电现象进行保护,使控制屏内接触器跳闸，切断电源。

    电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。

2、主令控制及图示板（铝质面板）

    面板上安装有机床的所有主令电器及动作指示灯，机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

    面板上印有M7130K平面磨床示意图，可以很直观地看出M7130K平面磨床的外形轮廓。

3、元器件安装板

    面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。

4、三相异步电动机

    三个380V三相鼠笼异步电动机，分别用砂轮电动机、冷却泵电动机和液压泵电动机。

5、故障开关箱

    设有32个开关，其中K1到K24用于故障设置；K25到K32保留。

6、实验桌

    实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。

五、实验项目及主要内容

1、学生熟悉常用低压电器的机构、原理；

2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上；

3、提高学生的动手能力的技能操作水平；

4、通过对机床故障排除，完成机床常见故障的排除；

5、可以设置故障点做为维修电工的技能考核台。
